Engsel Pivot Parlimen Weld-On

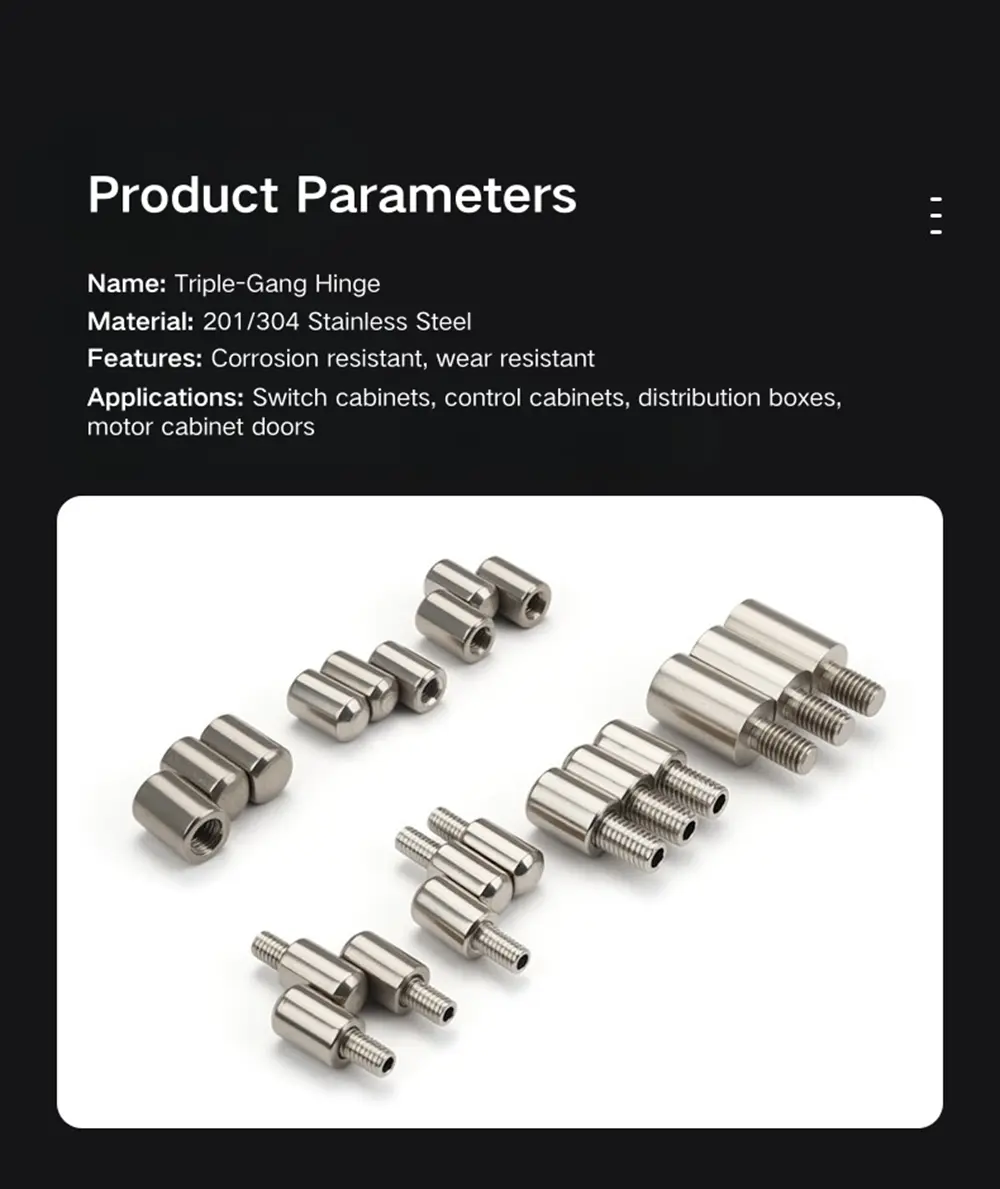

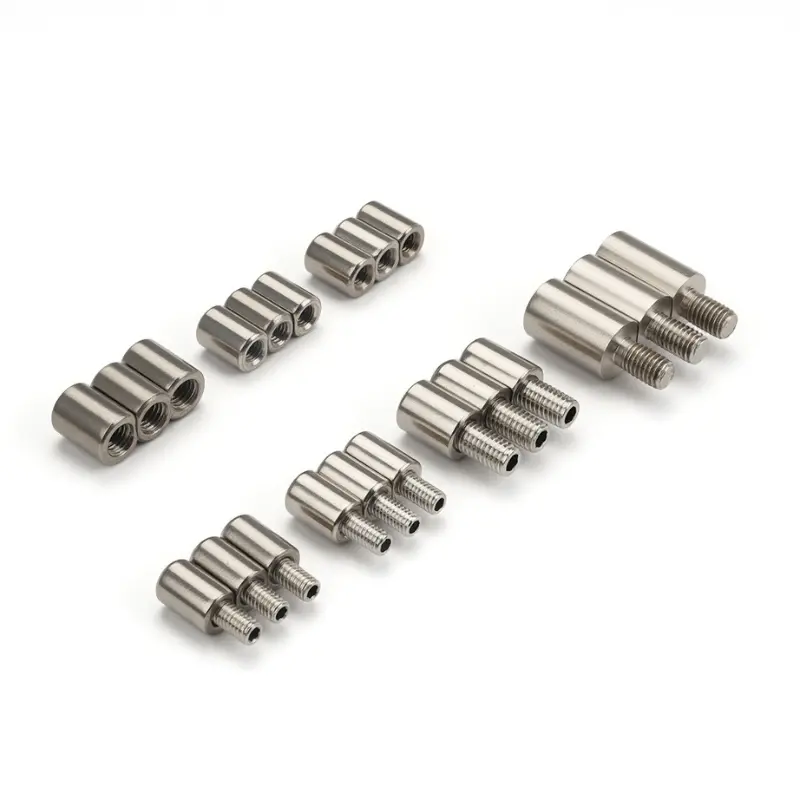

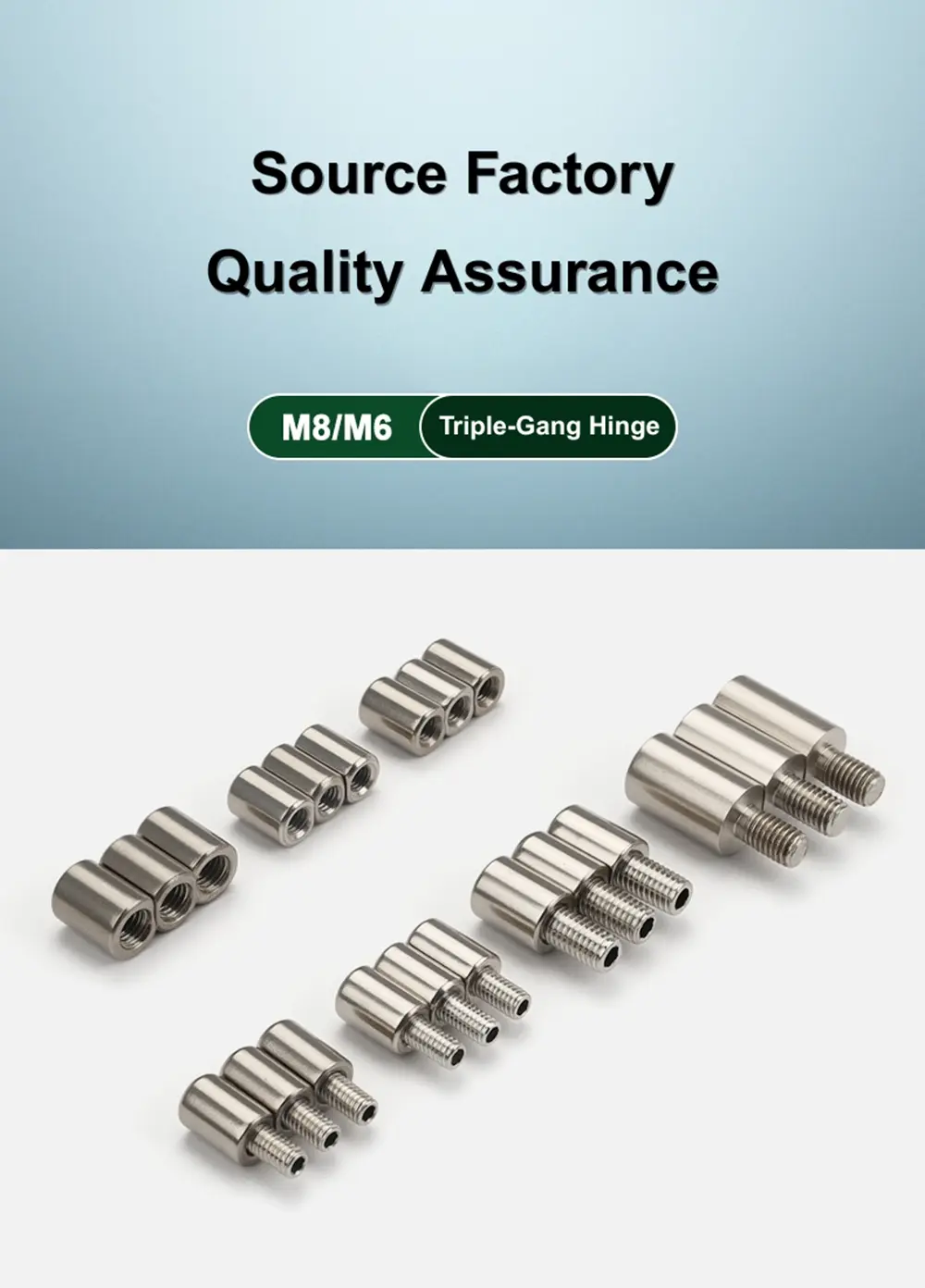

Bagi engsel pintu panel penyumberan borong daripada Yitai Lock, Engsel Pivot Parlimen Weld-On didatangkan dalam sebelas varian yang meliputi jenis benang dalaman dan luaran, saiz M6 dan M8, konfigurasi pin bersepadu dan boleh tanggal, dan kedua-dua keluli tahan karat 201 dan 304. Jenis bersepadu mempunyai pin tetap yang sesuai untuk pemasangan kekal; jenis boleh tanggal mempunyai pin sisi-keluar yang boleh ditarik keluar untuk mengeluarkan pintu tanpa alat, yang merupakan pilihan yang lebih biasa untuk kandang yang memerlukan pengalihan pintu berkala semasa penyelenggaraan atau pemasangan.

Model produk	M8/10/12/14/16 Engsel Permukaan
bahan	Besi/201 Keluli Tahan Karat/304 Keluli Tahan Karat
boleh pilih warna	Keluli Tahan Karat/Hitam
Penggunaan	Sesuai untuk pelbagai jenis kabinet suis, kotak kawalan, dll

Pilihan Model dan Jenis Benang

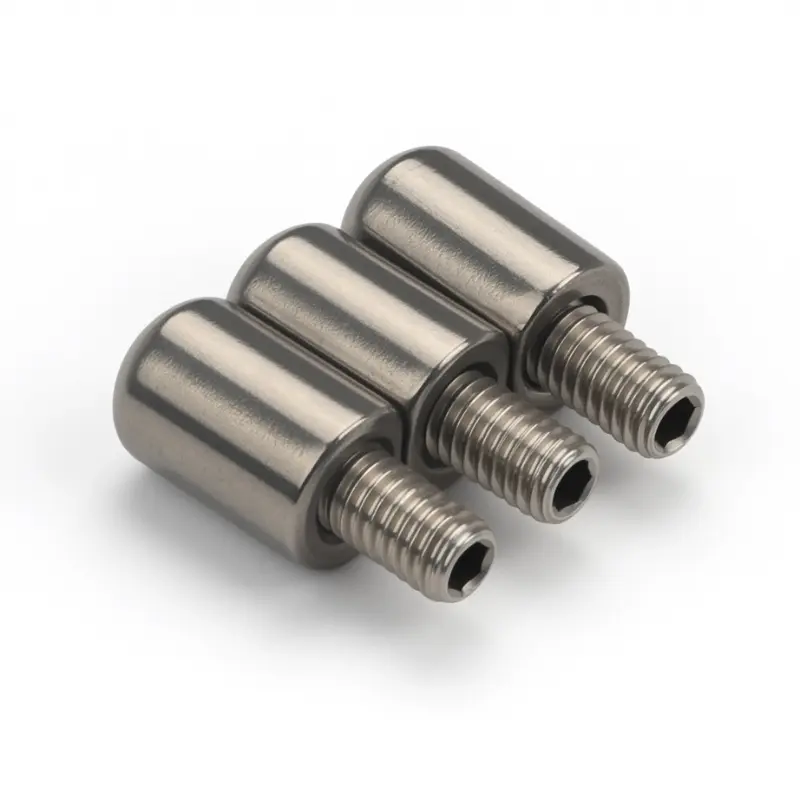

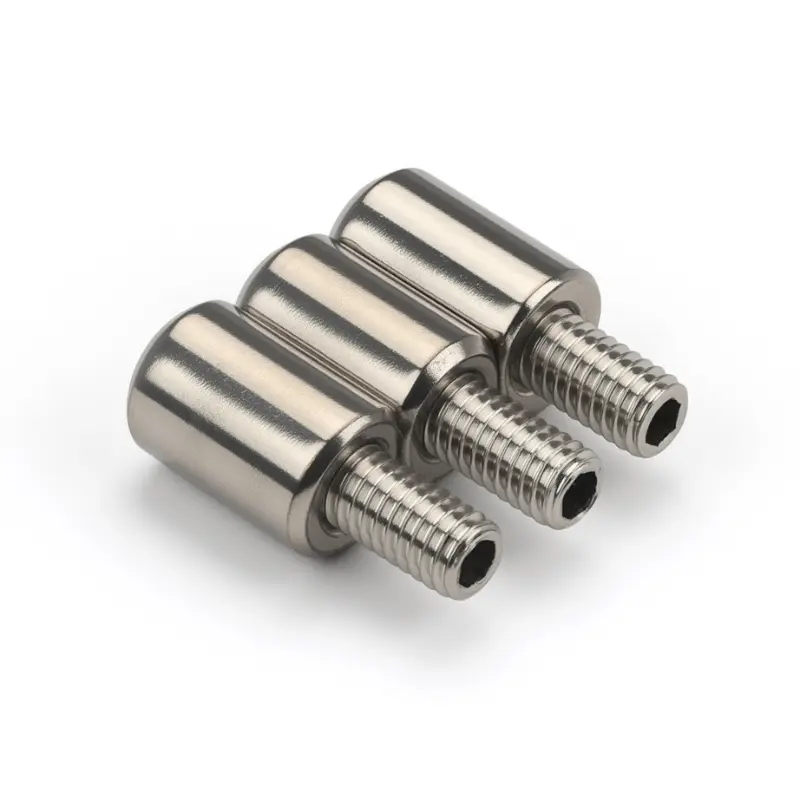

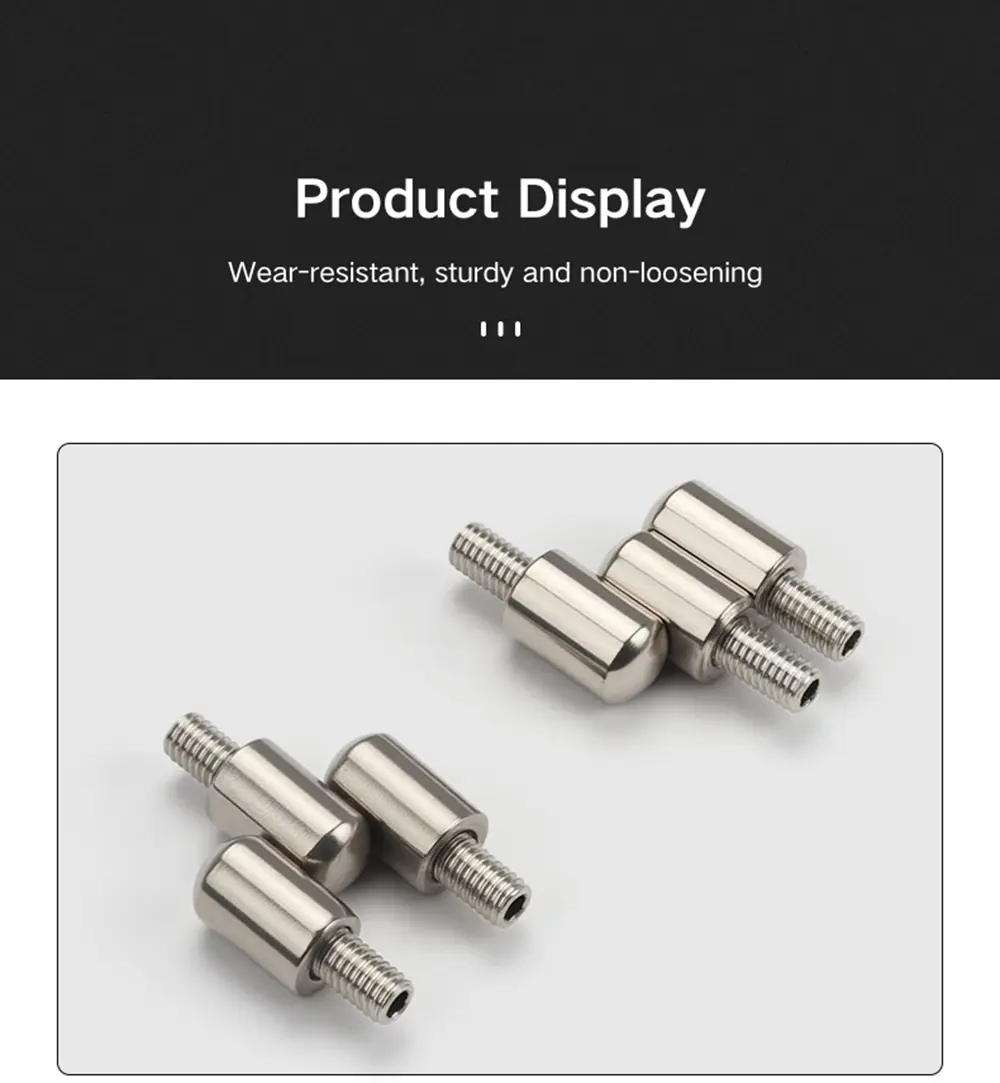

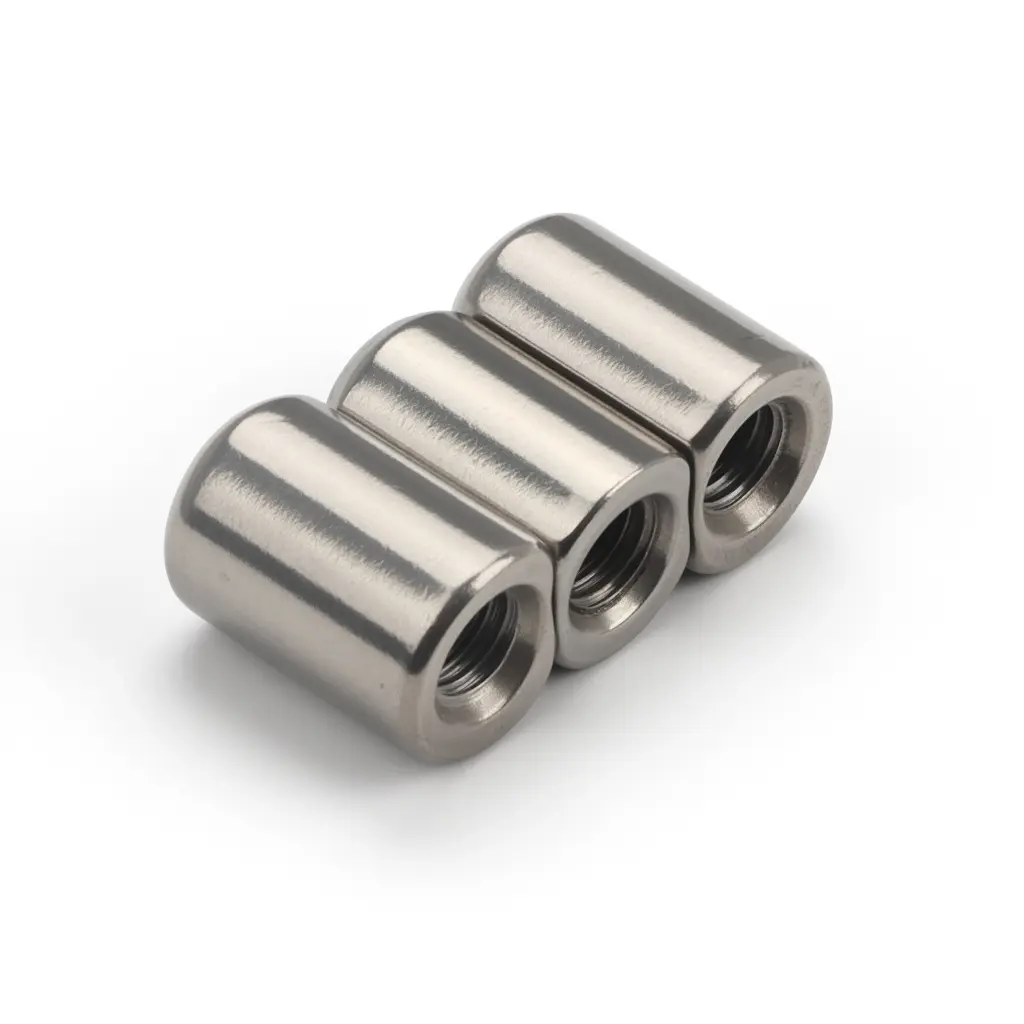

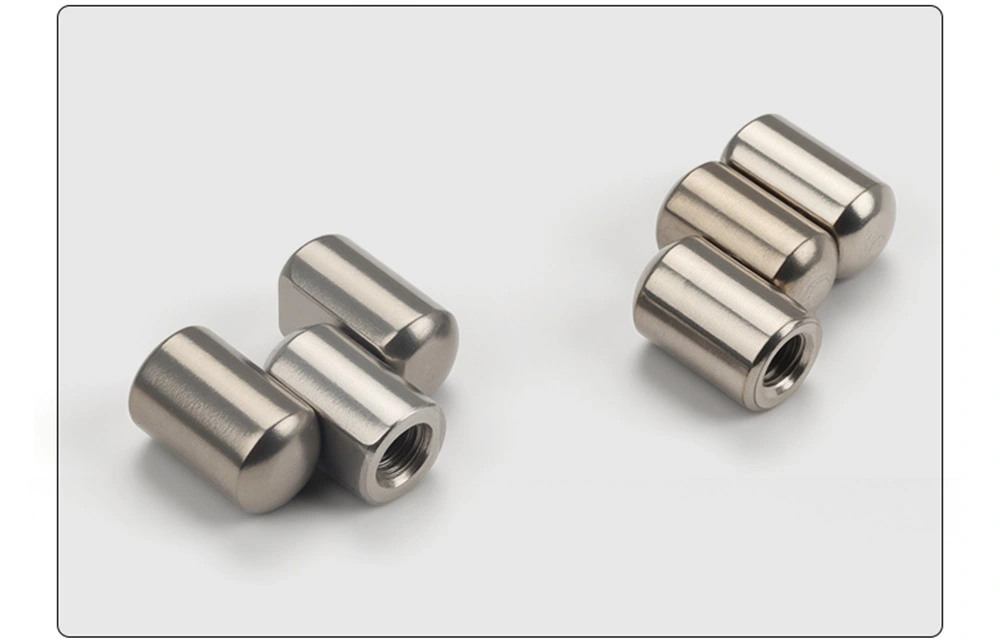

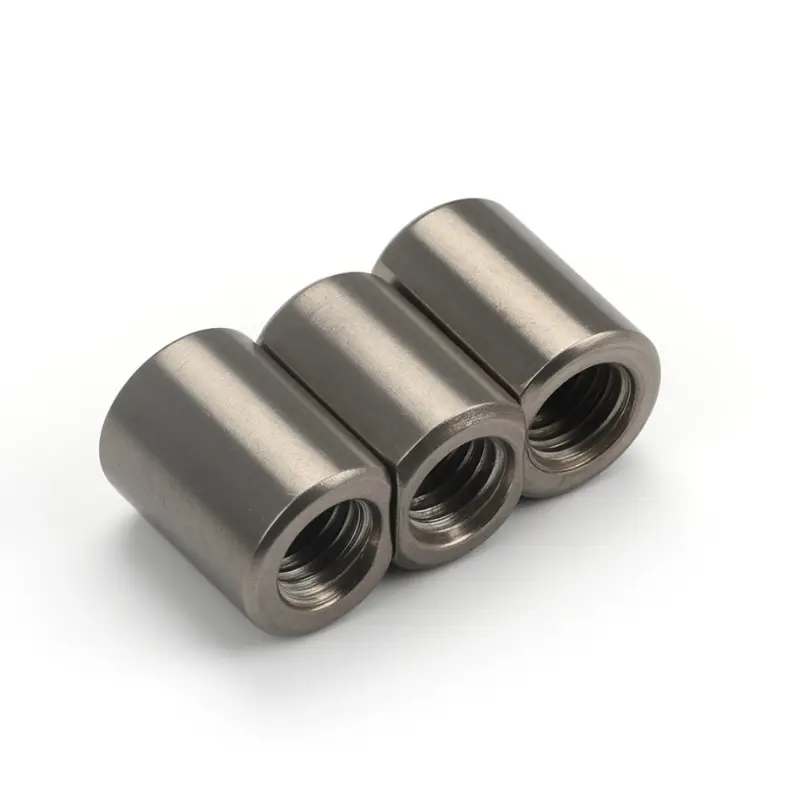

Engsel Pivot Parlimen Weld-On ditawarkan dalam versi benang dalaman dan luaran merentas kedua-dua saiz M6 dan M8. Jenis benang luaran mempunyai stud berulir yang menonjol pada hujung pelekap yang menyambung terus ke dalam lubang yang diketuk pada panel pintu atau bingkai. Jenis benang dalaman mempunyai soket berulir pada hujung pelekap yang menerima bolt dari sisi panel. Kedua-duanya melibatkan permukaan pelekap dengan mengikat benang dan kemudian diikat dengan kimpalan untuk pemasangan yang kekal dan stabil.

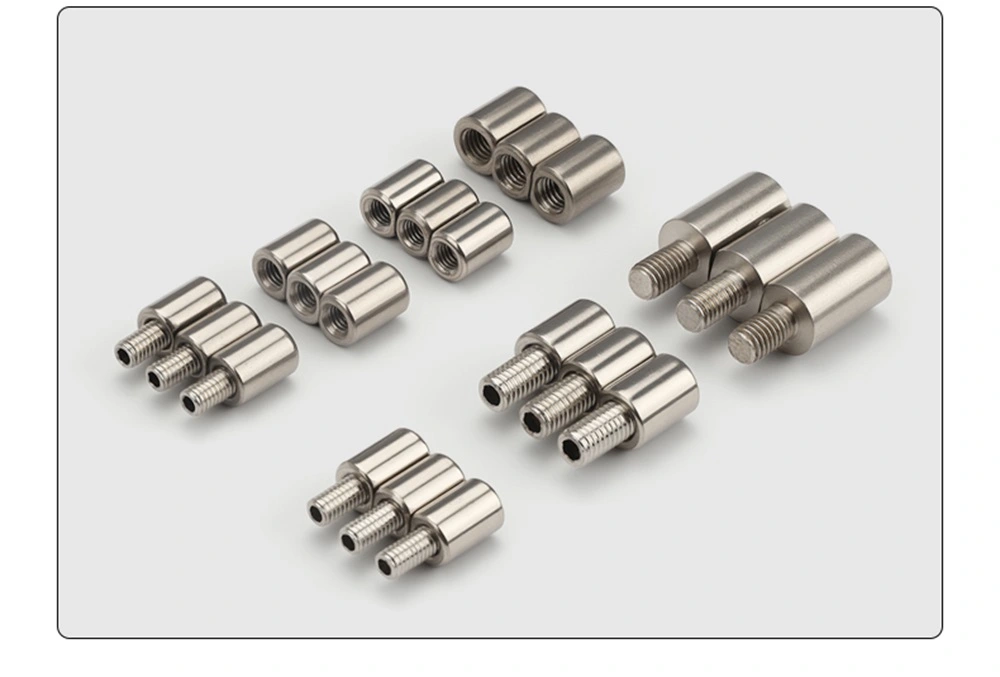

Dalam julat engsel, jenis bersepadu benang luaran M6 dan jenis bersepadu benang dalaman M6 ialah varian pin tetap — pin ialah sebahagian daripada badan engsel dan tidak boleh dialih keluar. Semua varian lain boleh ditanggalkan, dengan lubang sisi melalui tong yang membolehkan pin tergelincir keluar apabila pintu perlu ditanggalkan. Varian benang luaran M8×16 ialah pilihan stud terpanjang dalam julat, sesuai untuk panel dengan kedalaman pelekap yang lebih besar.

Struktur dan Dimensi

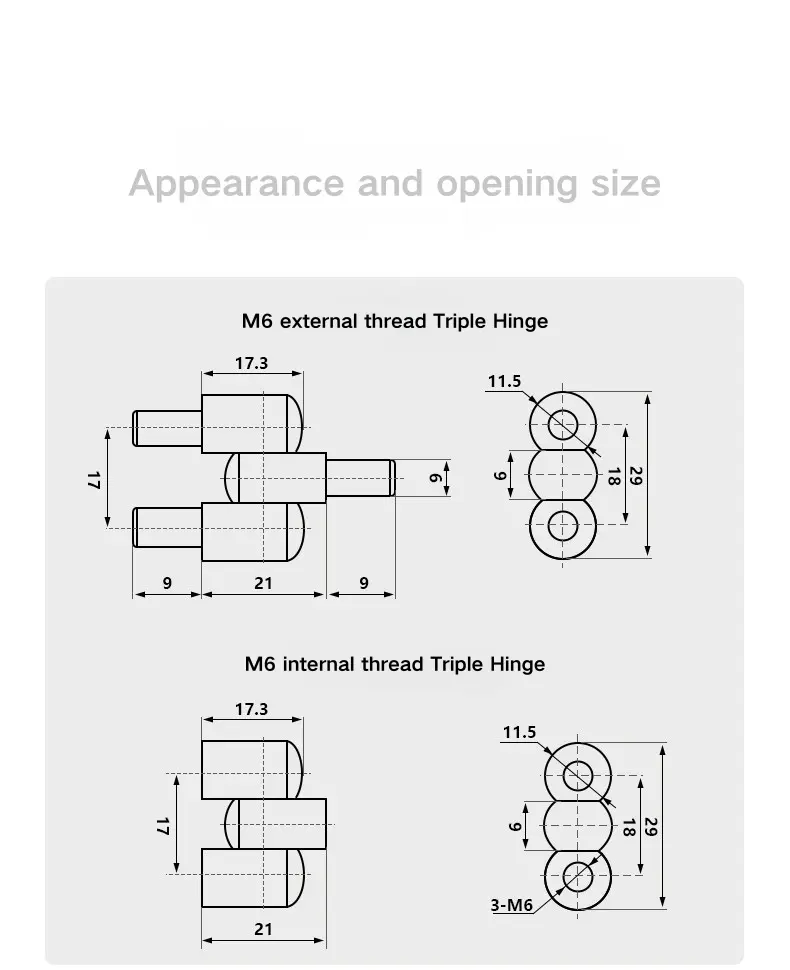

Engsel Pivot Parlimen Weld-On M6 mempunyai panjang keseluruhan 17.3 mm dengan rentang laras tengah 21 mm. Versi benang luaran menambah sambungan stud 9 mm pada setiap hujung, memberikan jumlah penyebaran 39 mm. Timbunan tiga tong berukuran 29 mm dalam jumlah ketinggian merentas tiga bahagian 9 mm, 18 mm, dan buku jari atas, dengan lebar tong 11.5 mm dan diameter pin 6 mm.

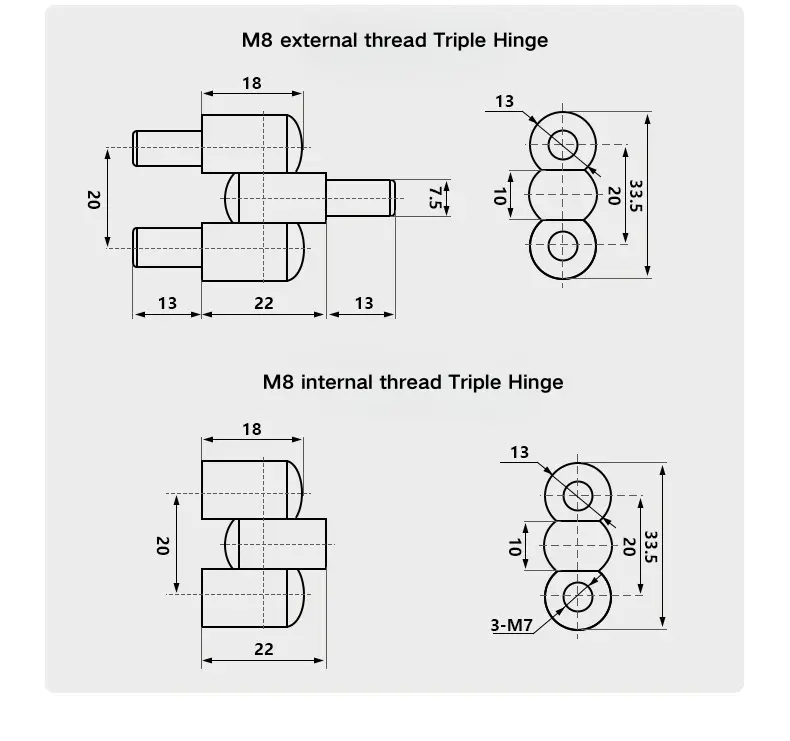

Engsel pangsi M8 secara berkadaran lebih besar, dengan panjang badan 18 mm dan rentang tengah 22 mm. Versi benang luaran menambah sambungan stud 13 mm pada setiap sisi untuk jumlah penyebaran 48 mm. Timbunan tiga tong mempunyai ketinggian keseluruhan 33.5 mm merentasi tiga bahagian — 10 mm, 20 mm, dan buku jari atas — dengan lebar tong 13 mm dan diameter pin 7.5 mm. Varian benang dalaman M8 menggunakan soket berulir 3×M7.

Pemasangan dan Konfigurasi Pin

Engsel Pivot Parlimen Weld-On dipasang dengan memasangkan stud atau hujung soket ke dalam panel pintu atau titik pelekap bingkai, kemudian dikimpal untuk menetapkan kedudukan secara kekal. Gabungan penglibatan benang dan kimpalan ini memberikan pelekap selamat yang mengendalikan kedua-dua beban putaran kitaran pintu dan sebarang daya sisi pada engsel semasa digunakan.

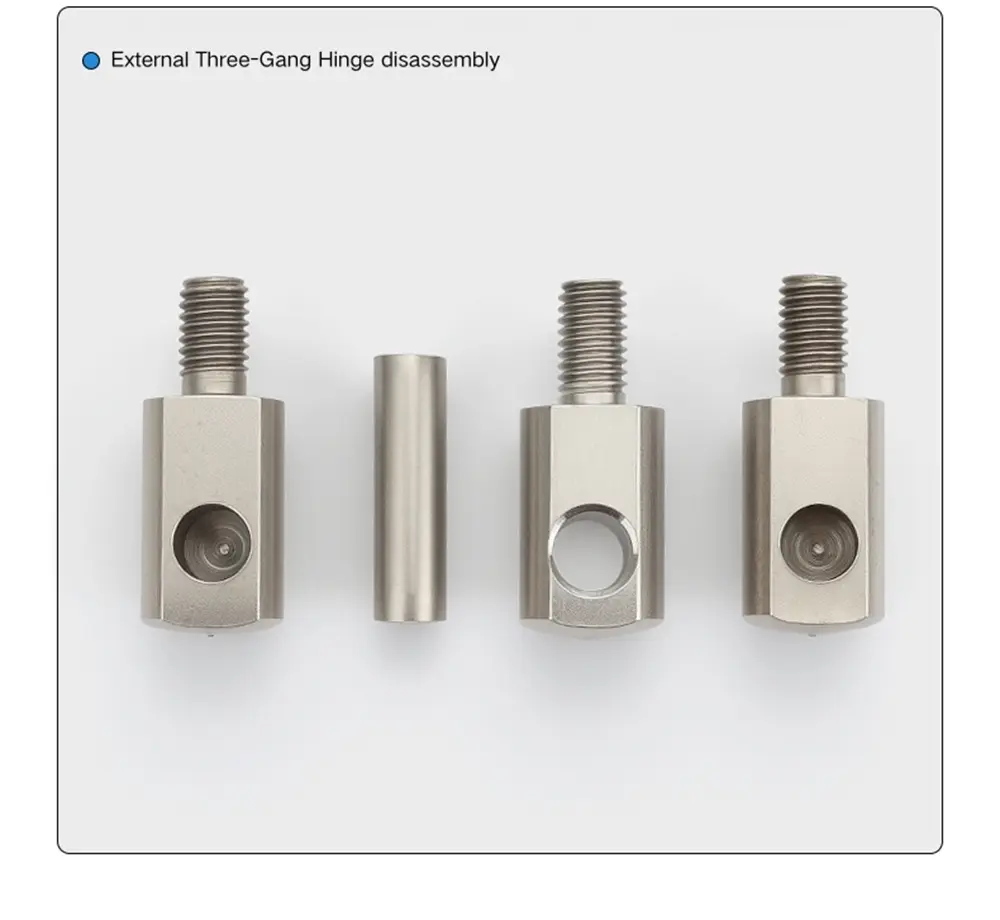

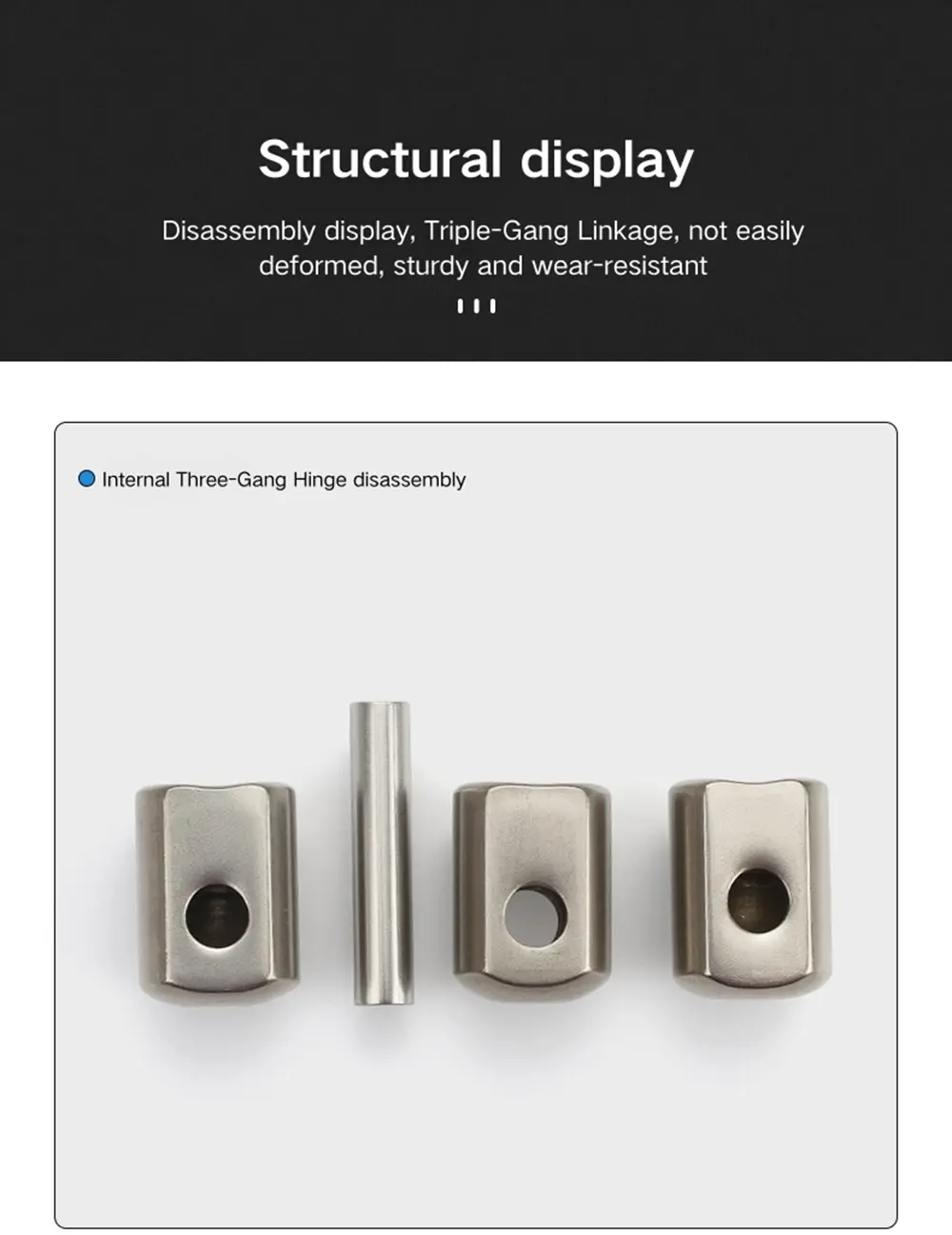

Untuk versi boleh tanggal unit ini, pin keluar melalui lubang sisi dalam badan tong dan boleh ditarik keluar untuk membuka pintu daripada bingkai tanpa mengganggu pelekap yang dikimpal. Versi bersepadu tidak mempunyai lubang sisi; pin dipasang di dalam tong dan engsel tidak direka untuk mengeluarkan pintu. Memilih antara bersepadu dan boleh tanggal bergantung kepada sama ada pengalihan pintu adalah keperluan semasa hayat perkhidmatan kandang.

Bahan dan Kemasan Permukaan

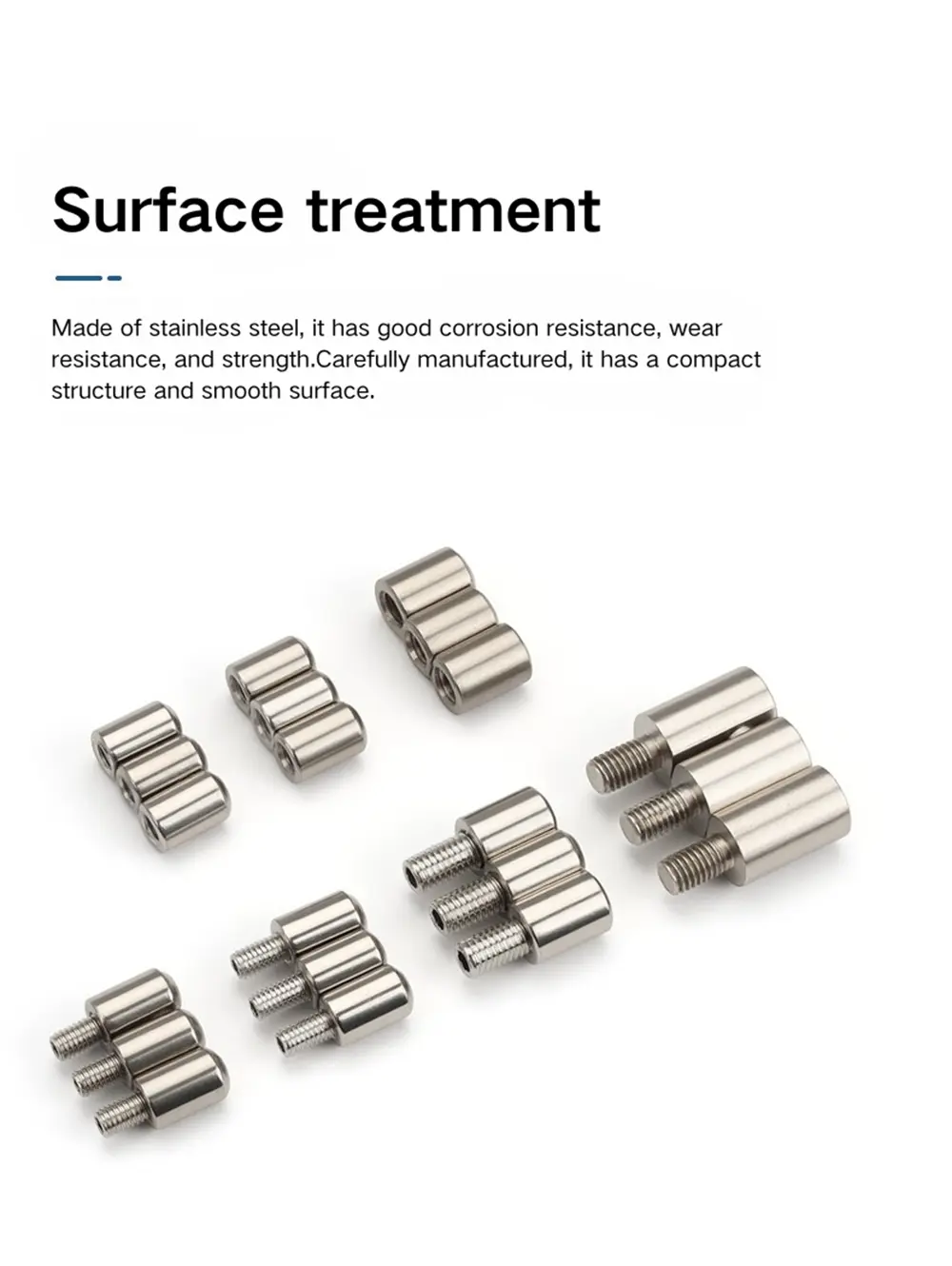

Modular ini boleh didapati dalam keluli tahan karat 201 dan 304, kedua-duanya selesai dengan penggilap getaran. Proses pengilat bergetar menghilangkan burr dan tepi tajam serta memberikan permukaan matte berkilat rendah yang konsisten — ia bukan kemasan berus atau cermin. Kedua-dua gred kelihatan sama selepas menggilap; perbezaannya ialah pada rintangan kakisan.

Keluli tahan karat 201 menawarkan rintangan kakisan yang baik untuk kabinet kuasa dalaman dan aplikasi panel pengedaran dalam persekitaran yang sederhana, dan merupakan pilihan yang lebih kos efektif merentas julat. Engsel Pivot Parlimen Weld-On 304 keluli tahan karat ialah pilihan yang lebih baik untuk penutup luar, persekitaran lembap atau pemasangan yang memerlukan rintangan kakisan jangka panjang. Kedua-duanya tersedia merentasi kebanyakan saiz benang dan kombinasi konfigurasi pin dalam julat.

Soalan Lazim

S1: Apakah varian yang tersedia dalam julat engsel ini?

Rangkaian ini meliputi sebelas varian: benang dalaman dan luaran dalam saiz M6 dan M8, merentas keluli tahan karat 201 dan 304, dalam konfigurasi pin bersepadu dan boleh tanggal. Benang luaran M8×16 juga tersedia sebagai pilihan stud lanjutan untuk pemasangan panel yang lebih dalam.

S2: Apakah perbezaan antara jenis bersepadu dan boleh tanggal?

Jenis bersepadu mempunyai pin tetap — ia tidak boleh ditanggalkan dan engsel tidak direka untuk pembongkaran pintu. Jenis boleh tanggal mempunyai lubang keluar sisi melalui tong; pin meluncur keluar untuk membolehkan pintu diangkat dari bingkai tanpa alat atau mengganggu pelekap yang dikimpal.

S3: Apakah perbezaan antara benang dalaman dan luaran?

Versi benang luaran mempunyai stud menonjol yang berbenang ke dalam lubang yang diketuk pada panel atau bingkai. Versi benang dalaman mempunyai soket berulir yang menerima bolt dari sisi panel. Kedua-duanya kemudian dikimpal pada tempatnya selepas benang untuk pemasangan kekal.

S4: Bagaimanakah engsel ini dipasang?

Pemasangan melibatkan memasukkan stud atau hujung soket ke dalam panel pintu atau titik pelekap bingkai, kemudian mengimpal untuk menetapkan engsel secara kekal. Gabungan penglibatan benang dan kimpalan memastikan engsel stabil di bawah kedua-dua beban pintu putaran dan daya sisi.

S5: Apakah dimensi utama untuk versi M6 dan M8?

Badan Engsel Pivot Parlimen Weld-On M6 adalah 17.3 mm panjang dengan rentang tengah 21 mm dan diameter pin 6 mm. Timbunan tiga tong adalah 29 mm tinggi dan 11.5 mm lebar. Versi M8 mempunyai badan 18 mm, rentang tengah 22 mm, diameter pin 7.5 mm dan ketinggian tindanan tong 33.5 mm pada lebar 13 mm.

S6: Apakah penggilap bergetar?

Penggilapan bergetar ialah proses berguling yang mengeluarkan burr dan tepi tajam dari permukaan bahagian, menghasilkan kemasan matte berkilat rendah yang konsisten. Ia bukan kemasan berus atau cermin. Kedua-dua versi 201 dan 304 tahan karat engsel ini melalui proses pengilat getaran yang sama.

S7: Gred keluli tahan karat manakah yang harus saya pilih?

Keluli tahan karat 201 sesuai dengan kabinet kuasa dalaman standard dan aplikasi panel pengedaran di mana pendedahan kakisan adalah sederhana. Keluli tahan karat 304 ialah pilihan yang lebih baik untuk penutup luar, persekitaran kelembapan tinggi atau pemasangan yang memerlukan rintangan kakisan jangka panjang.
