Engsel Pintu Suis

Bagi mereka yang mendapatkan engsel kabinet boleh tanggal daripada Yitai Lock dalam jumlah, Engsel Pintu Switchgear CL186 memberi pembeli pilihan antara sayap pelekap lubang bulat dan lubang berlubang tanpa mengubah apa-apa lagi tentang engsel — badan yang sama, tong yang sama, dimensi saluran bingkai yang sama. Versi lubang berlubang membenarkan pelarasan kedudukan semasa pemasangan sebelum skru diketatkan sepenuhnya, yang berguna apabila penjajaran pintu perlu didail masuk dengan tepat. Kedua-dua versi dipasang skru menggunakan titik penetapan yang sama dan boleh didapati dalam keluli karbon dan keluli tahan karat.

Model produk	Engsel Siri CL186
Bahan pilihan	Keluli Karbon/keluli tahan karat
Penggunaan	Sesuai untuk pelbagai jenis kabinet suis, kotak kawalan, dll

Pilihan Model dan Konfigurasi Lubang

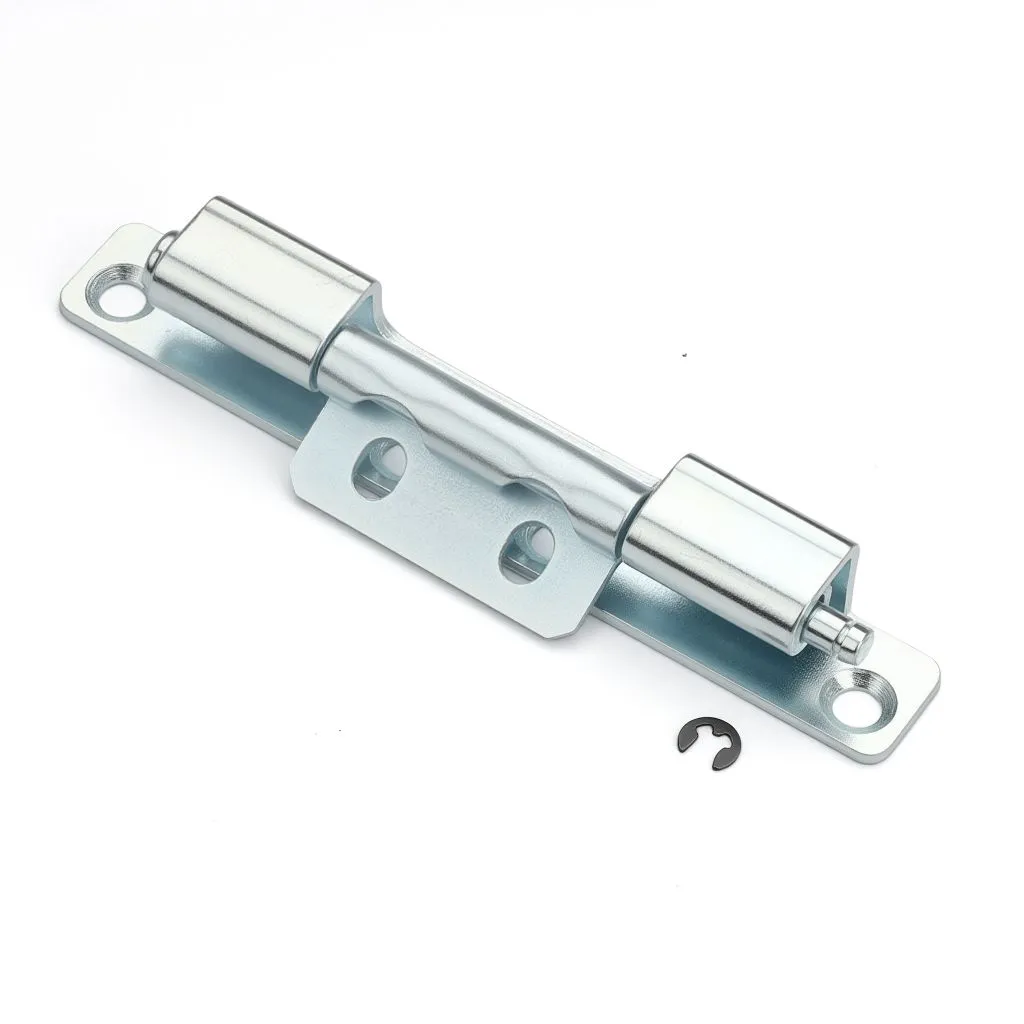

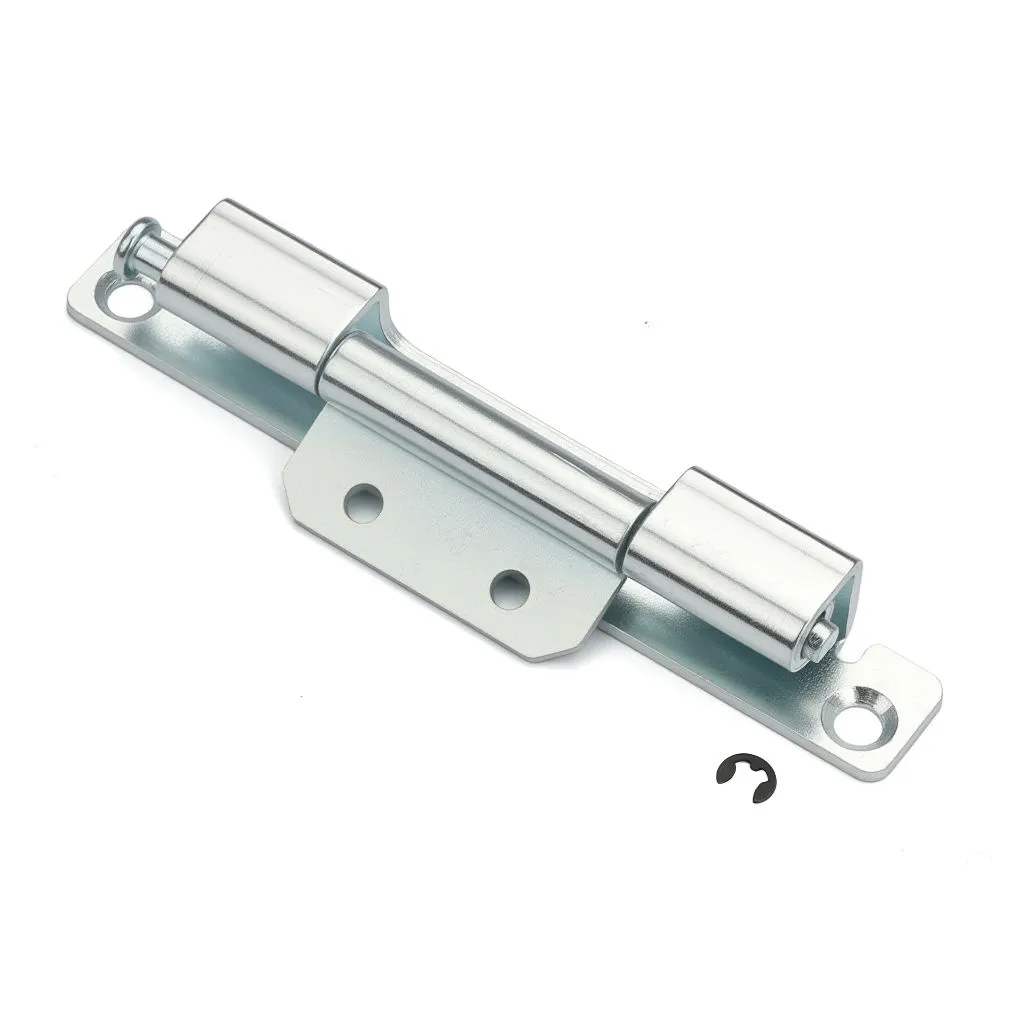

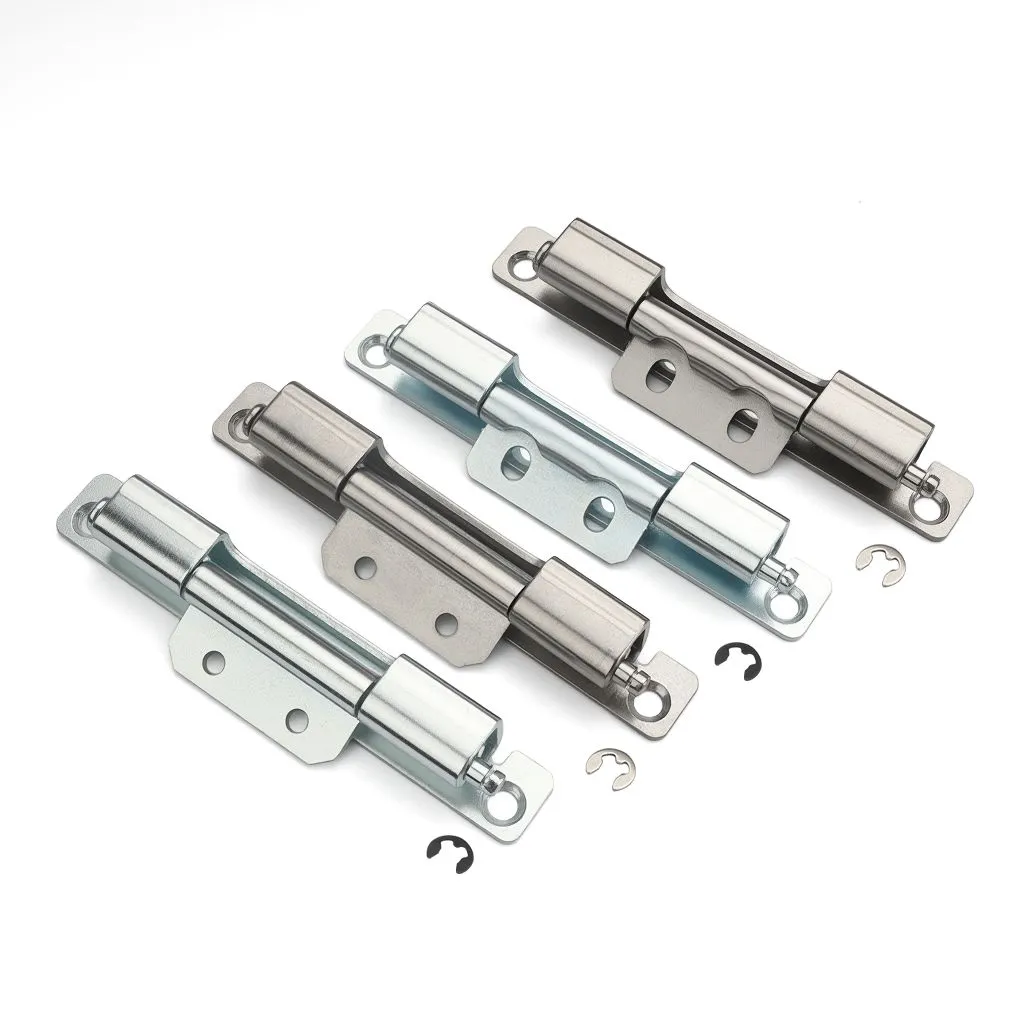

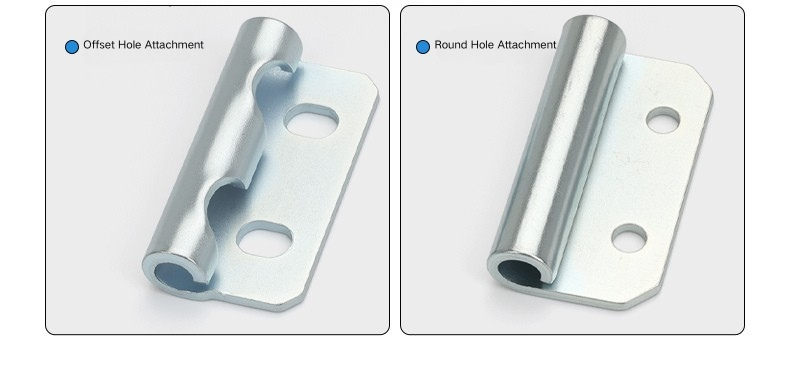

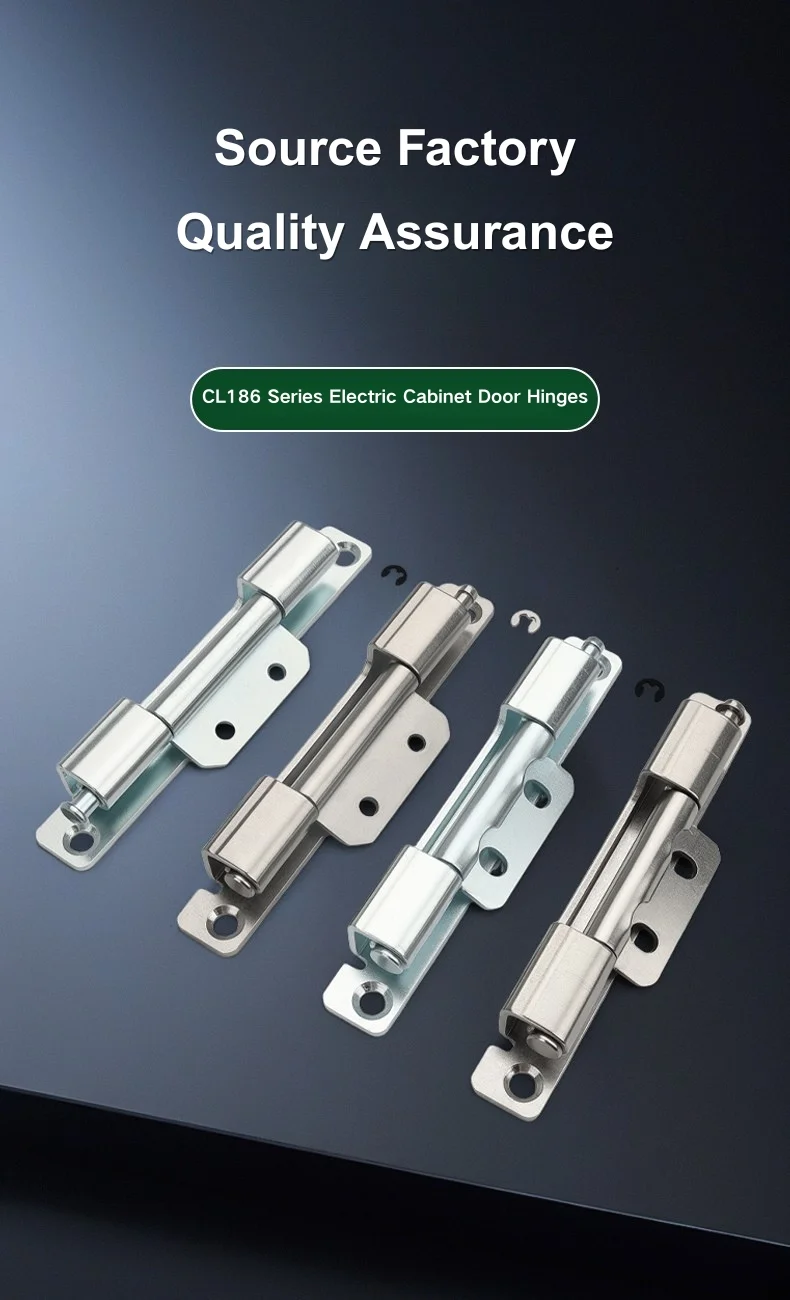

Engsel Pintu Switchgear didatangkan dalam empat varian: lubang bulat dalam keluli karbon, lubang bulat dalam keluli tahan karat, lubang berlubang dalam keluli karbon dan lubang berlubang dalam keluli tahan karat. Dimensi struktur adalah sama di keempat-empat - satu-satunya perbezaan ialah bentuk lubang pelekap pada sayap. Lubang bulat membetulkan engsel dalam kedudukan yang ditetapkan setelah diskrukan ke bawah; lubang berlubang memberi sedikit ruang untuk mengalihkan kedudukan engsel sebelum mengetatkan akhir, yang membantu apabila memasang pintu yang memerlukan penjajaran berhati-hati terhadap pengedap atau bibir bingkai.

Memilih antara lubang bulat dan lubang berlubang pada unit ini bergantung kepada aliran kerja pemasangan anda. Jika kedudukan pintu adalah mudah dan konsisten sepanjang pengeluaran, lubang bulat adalah baik. Jika terdapat sebarang variasi dalam geometri bingkai antara unit atau pintu perlu dilaraskan selepas pemasangan awal, versi lubang berlubang menjadikan proses itu kurang rumit.

Struktur dan Dimensi

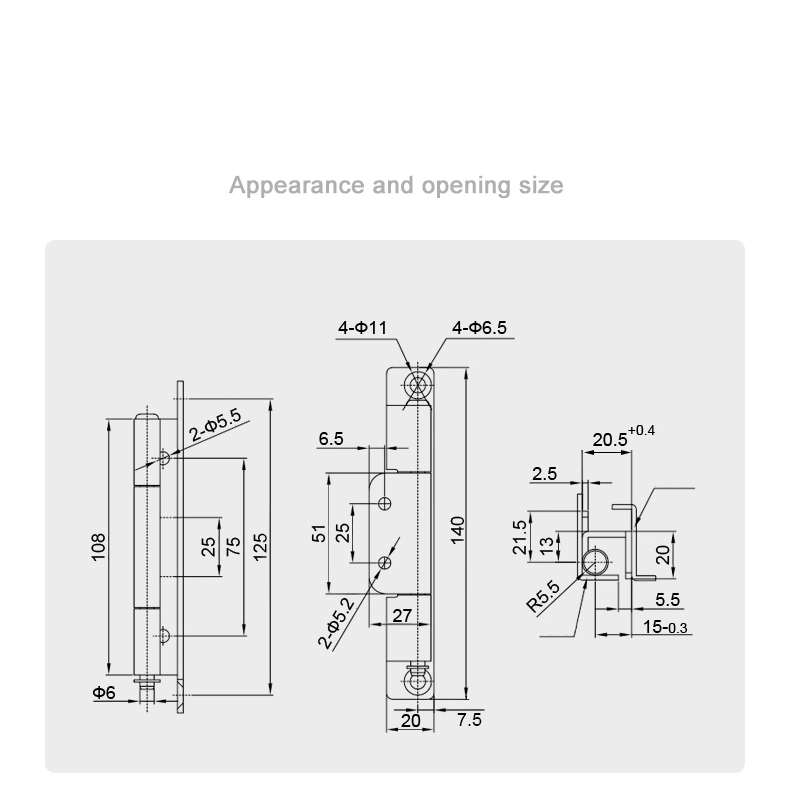

Engsel pintu mempunyai ketinggian keseluruhan 108 mm dengan jumlah panjang badan 125 mm. Rentang dalam antara sayap pelekap ialah 75 mm, dengan bahagian tengah 25 mm pada laras. Diameter tong ialah Φ6 mm, dan sayap pelekap adalah 140 mm tinggi dengan lebar tapak 20 mm. Jarak lubang pada sayap berjalan pada 51 mm dan 25 mm tengah, dengan lubang penetapan 2×Φ5.5 mm pada profil sisi.

Sambungan saluran bingkai pada Engsel Pintu Switchgear mempunyai lebar 20.5 mm (toleransi +0.4 mm) dan kedalaman 15 mm (toleransi-0.3 mm), dengan jejari tempat duduk tong R5.5 mm. Profil sisi menunjukkan jumlah ketinggian penglibatan 21.5 mm, kedalaman sentuhan dalam 13 mm, dan ofset sisi 5.5 mm, dengan langkah 2.5 mm pada kemasukan saluran. Dimensi ini mentakrifkan geometri saluran bingkai yang direka bentuk untuk berfungsi dengan engsel — berbaloi untuk mengesahkan spesifikasi bingkai kabinet anda sebelum membuat pesanan.

Rawatan Bahan dan Permukaan

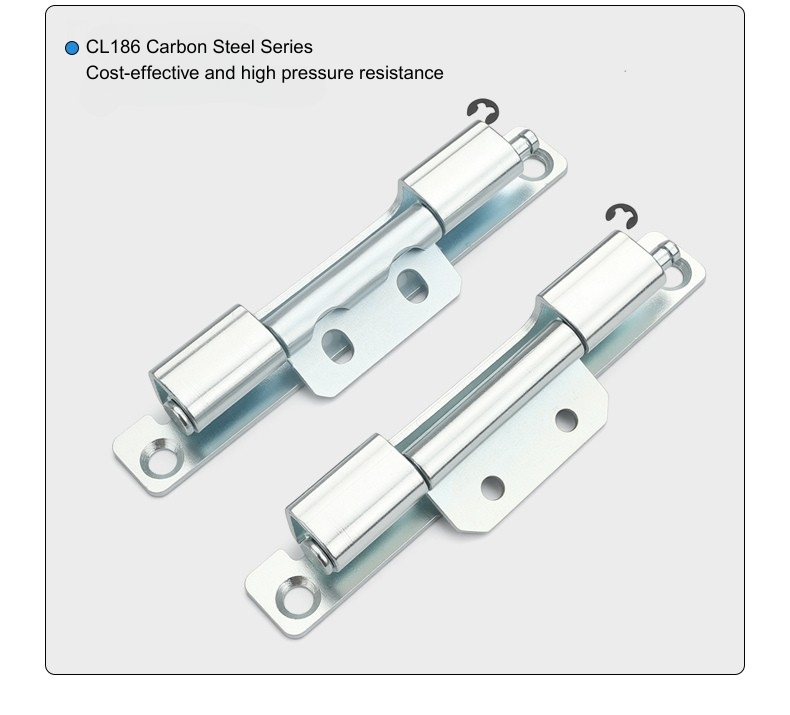

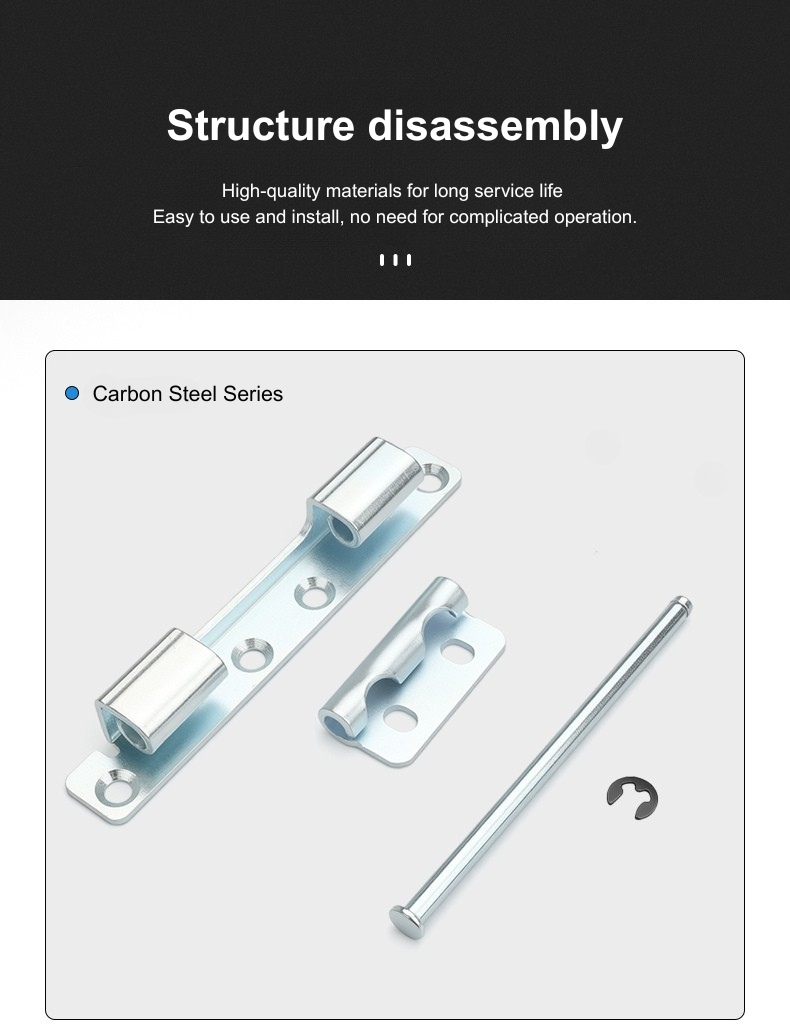

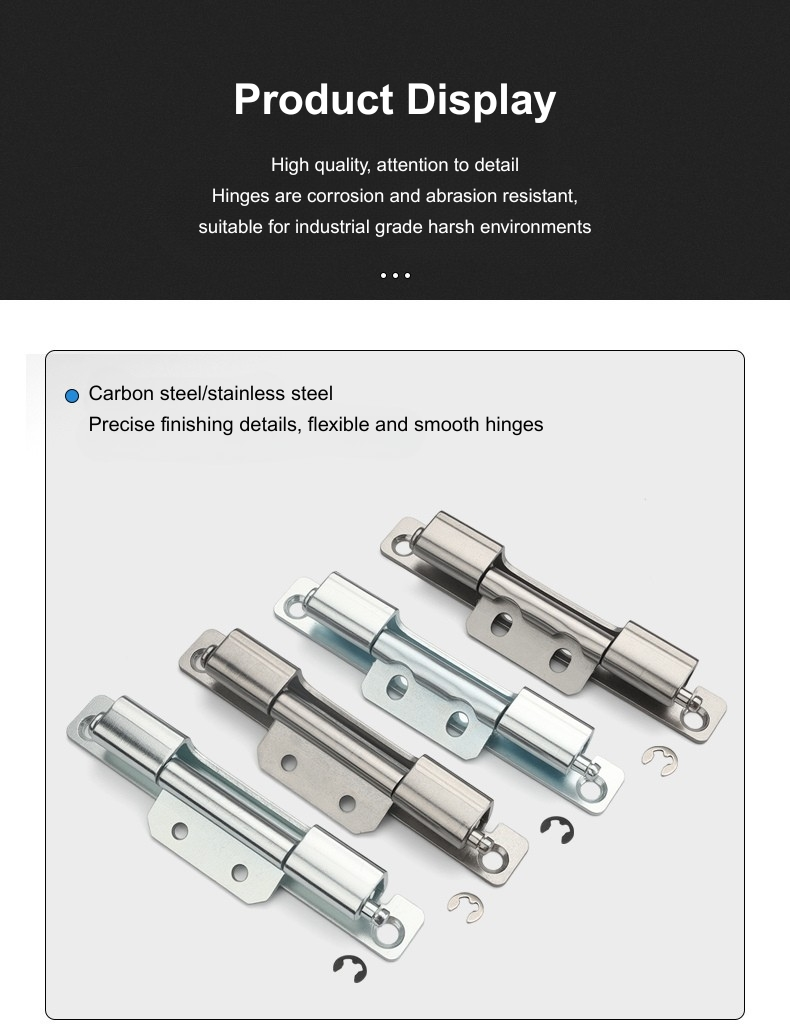

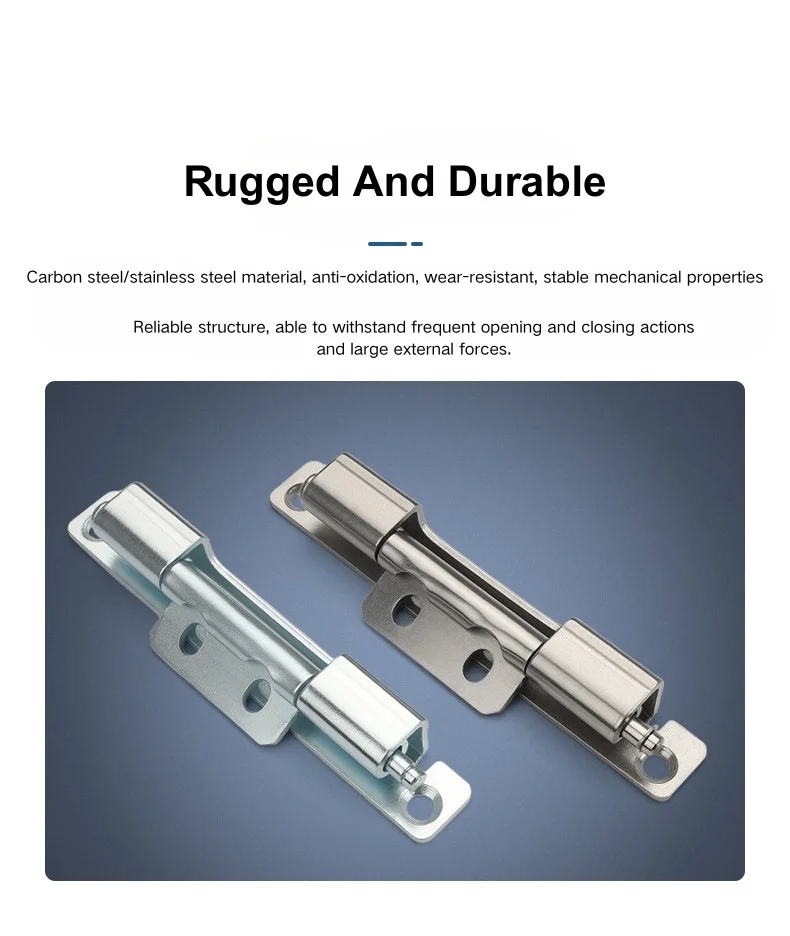

Engsel Pintu Switchgear tersedia dalam keluli karbon tergalvani dan keluli tahan karat 304. Versi keluli karbon sesuai dengan persekitaran kepungan dalaman standard — papan pengedaran, panel kawalan dan kabinet peralatan dalam ruang kering atau terkawal iklim di mana pendedahan kakisan adalah rendah. Ini adalah pilihan yang lebih kos efektif untuk binaan kabinet volum tinggi di mana persekitaran pemasangan boleh diramalkan.

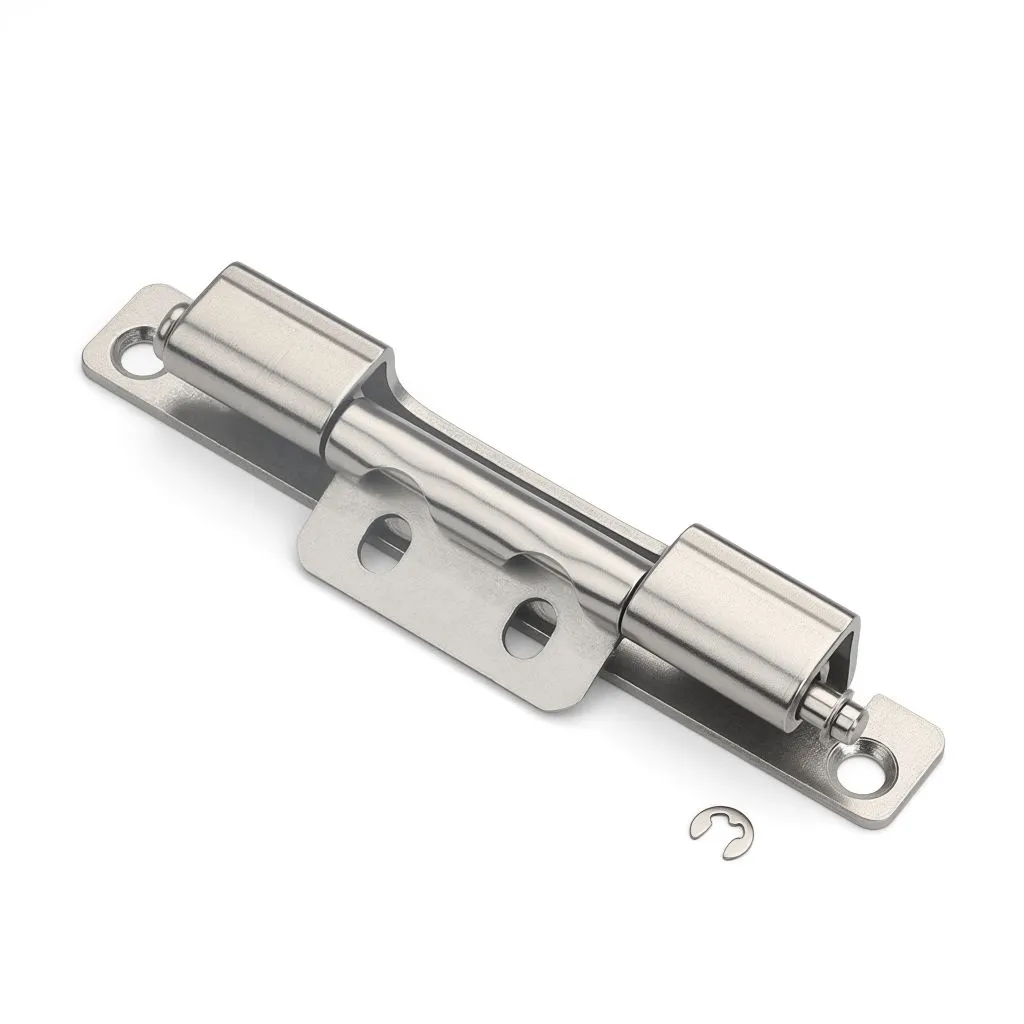

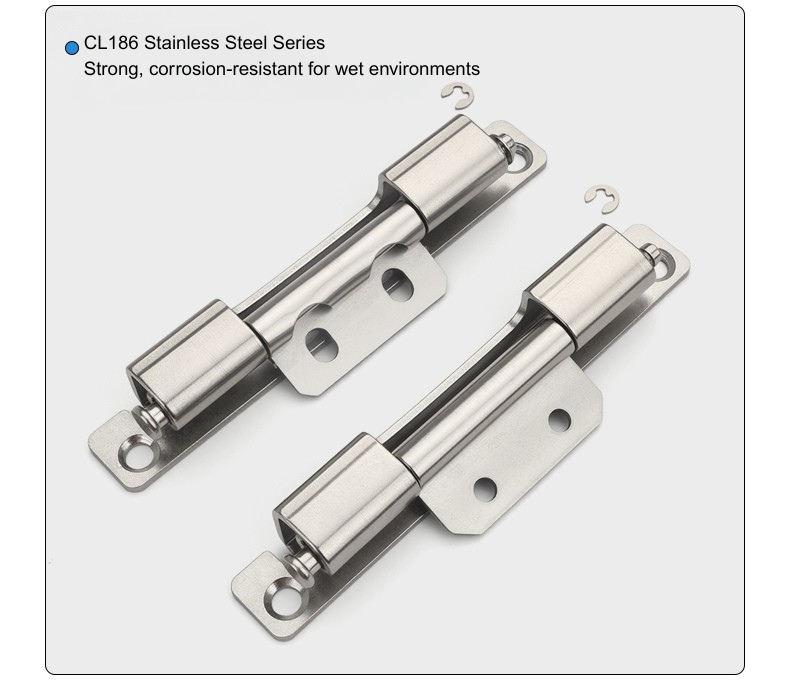

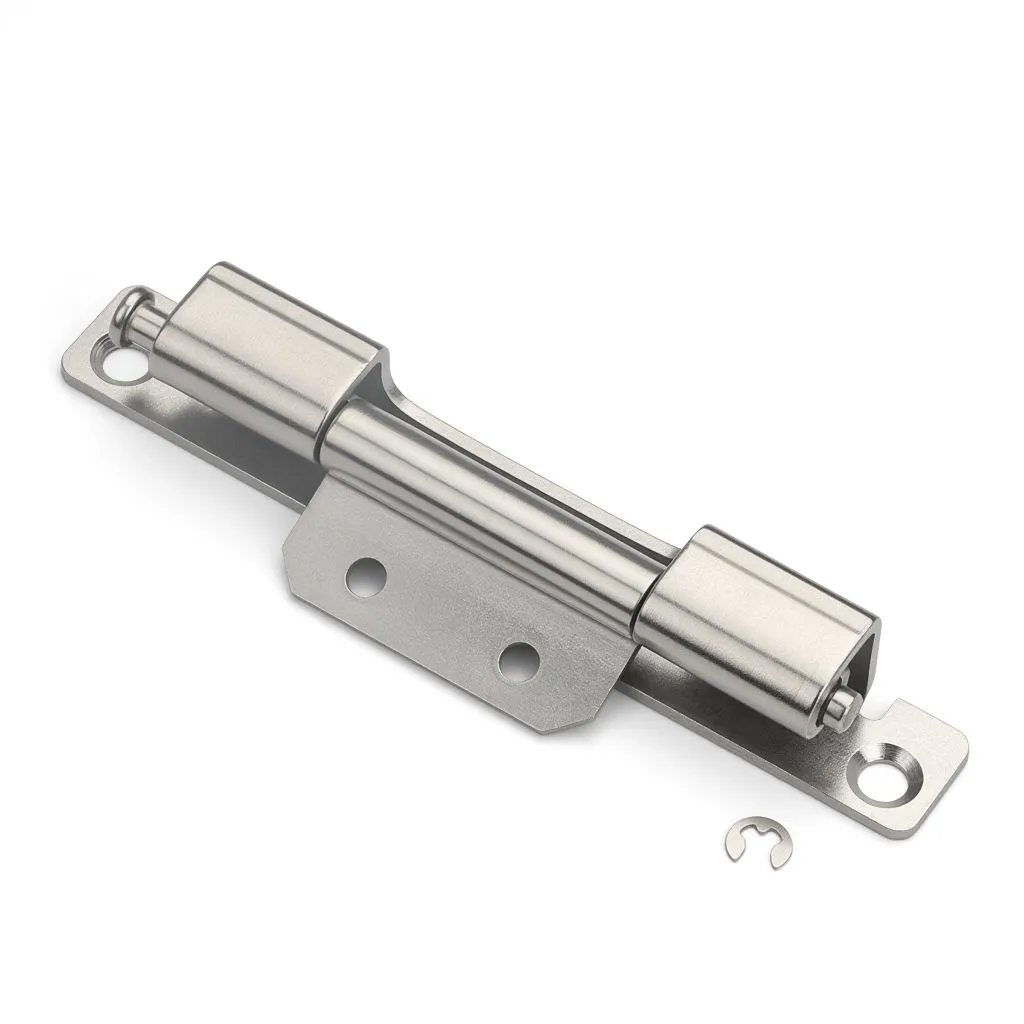

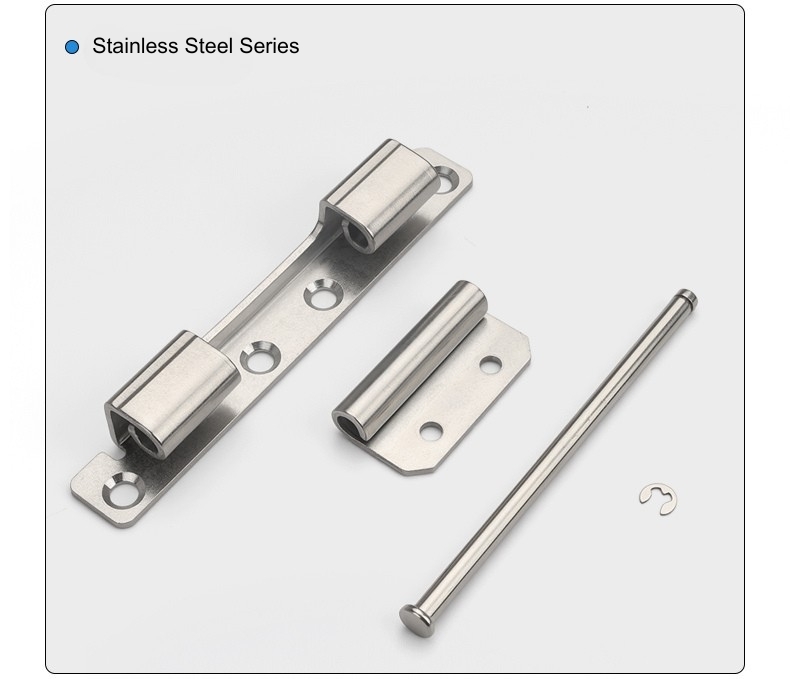

Engsel pintu keluli tahan karat adalah pilihan yang tepat untuk perkakas suis luar, bilik utiliti lembap, pemasangan pantai atau sebarang aplikasi di mana kepungan akan menghadapi kelembapan sepanjang hayat perkhidmatannya. Tahan karat juga cenderung untuk ditentukan apabila standard kemasan kabinet memerlukan penampilan permukaan yang konsisten pada semua perkakasan, kerana ia mengekalkan rupa yang lebih baik daripada keluli tergalvani dari semasa ke semasa dalam keadaan yang mencabar.

Soalan Lazim

S1: Apakah varian yang tersedia untuk CL186?

CL186 didatangkan dalam empat varian: keluli karbon lubang bulat, keluli tahan karat lubang bulat, keluli karbon lubang berlubang dan keluli tahan karat lubang berlubang. Semuanya berkongsi dimensi badan dan geometri penglibatan saluran bingkai yang sama.

S2: Apakah perbezaan antara versi lubang bulat dan lubang berlubang?

Versi lubang bulat membetulkan engsel dalam kedudukan yang ditetapkan setelah diskrukan ke bawah. Versi lubang berlubang membolehkan kedudukan pelekap dilaraskan sebelum pengetatan akhir, yang berguna apabila penjajaran pintu perlu diperhalusi semasa pemasangan atau apabila terdapat variasi dalam geometri bingkai antara unit kabinet.

S3: Bagaimanakah CL186 dipasang?

CL186 dipasang skru. Sayap pelekap dipasang pada panel pintu menggunakan lubang yang disediakan, dan badan engsel melibatkan saluran bingkai kabinet. Tiada kimpalan diperlukan untuk model ini.

S4: Apakah dimensi utama CL186?

CL186 adalah ketinggian keseluruhan 108 mm dengan panjang badan 125 mm dan rentang dalam 75 mm. Tong ialah Φ6 mm. Sayap pelekap adalah 140 mm tinggi dengan tapak 20 mm. Lebar saluran bingkai ialah 20.5 mm (+0.4 mm) dan kedalaman ialah 15 mm (-0.3 mm).

S5: Apakah bahan yang perlu saya pilih untuk penutup luar?

Versi keluli tahan karat ialah pilihan yang tepat untuk pemasangan luar, persekitaran lembap, atau di mana-mana sahaja rintangan kakisan adalah keperluan jangka panjang. Versi keluli karbon tergalvani sesuai dengan aplikasi kabinet dalaman standard.

S6: Adakah CL186 engsel tersembunyi?

Ya — Engsel Pintu Switchgear CL186 terletak di dalam saluran bingkai kabinet apabila pintu ditutup, tidak meninggalkan perkakasan yang kelihatan pada muka pintu luar. Badan engsel tersembunyi sepenuhnya dalam profil bingkai.

S7: Bolehkah pintu dikeluarkan selepas pemasangan?

ya. CL186 ialah engsel boleh tanggal — pintu boleh diangkat dari saluran bingkai tanpa alatan sebaik sahaja engsel ditanggalkan. Ini menjadikannya praktikal untuk barisan pemasangan kabinet dan penyelenggaraan medan di mana penyingkiran pintu berkala diperlukan.

S8: Apakah jenis kabinet yang sesuai untuk CL186?

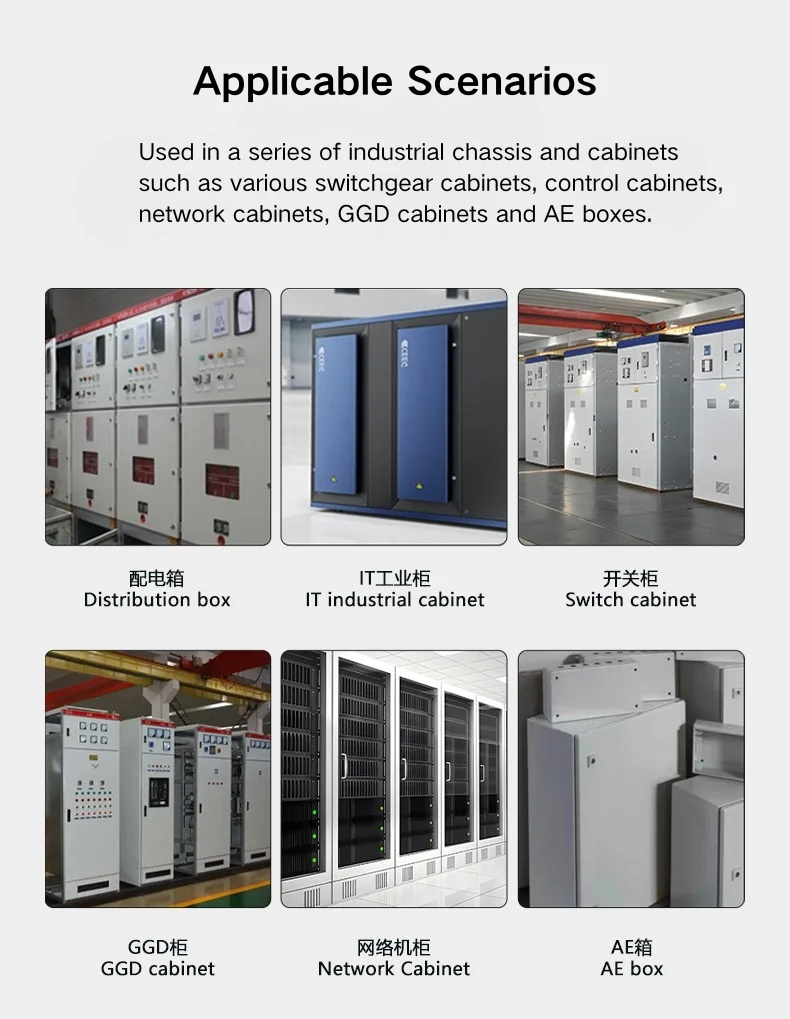

Engsel tersembunyi CL186 digunakan pada kabinet suis, kotak pengedaran elektrik, pintu kabinet kawalan dan penutup peralatan industri — di mana-mana sahaja engsel boleh tanggal dan tersembunyi dengan profil luaran yang bersih adalah spesifikasi yang diutamakan.
