Engsel Bengkok Lekapan Sisi Pintu Kabinet Kuasa

Julat Model dan Gambaran Keseluruhan Siri

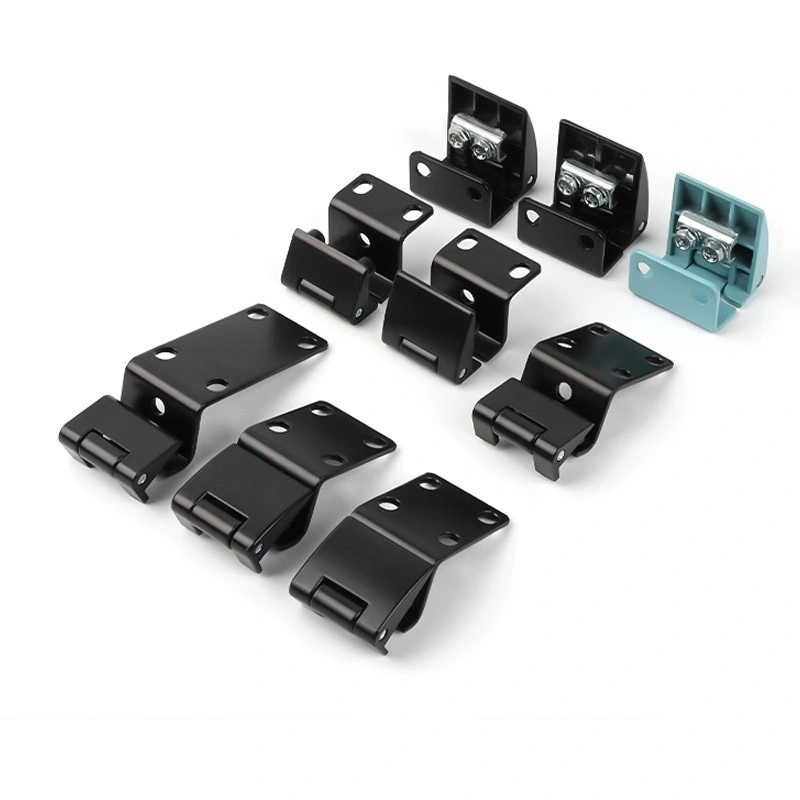

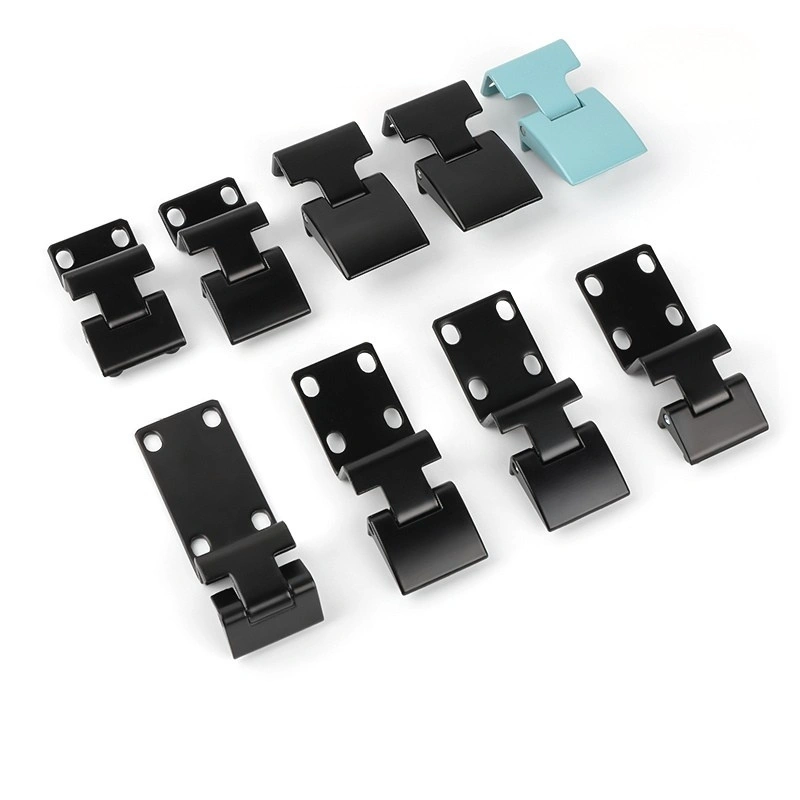

Engsel Bengkok Lengkungan Pintu Kabinet Kuasa disusun dalam empat siri. Siri CL803 meliputi tiga model — CL803A-25, CL803B-20, CL803B-25, dan CL803D-25 — semuanya dalam aloi zink hitam, dengan lebar plat hadapan sama ada 36 mm atau 39 mm bergantung pada model. CL803A-25 menggunakan plat hadapan dwi-skru pada 39 × 20 mm dengan jarak lubang 12 mm; model CL803B dan CL803D menggunakan plat 36 × 25 mm dengan penetapan slot.

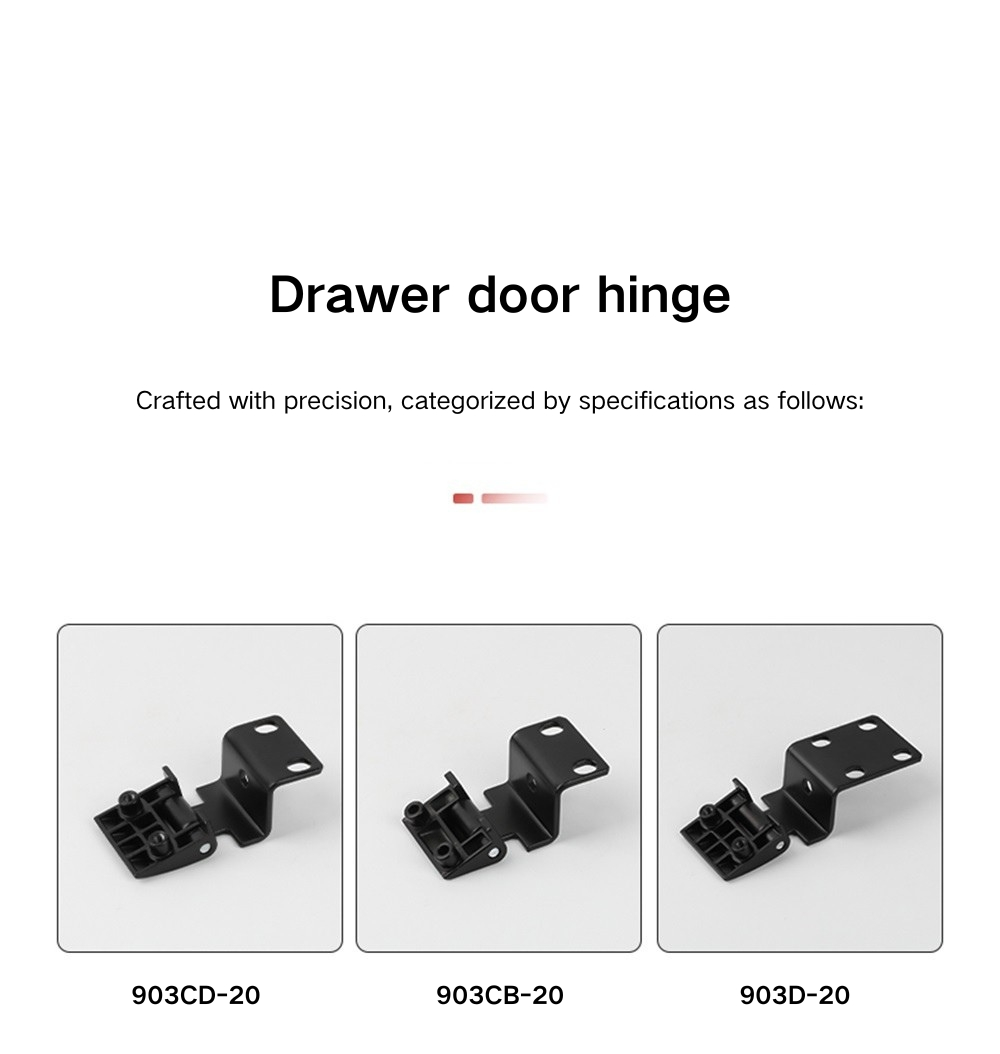

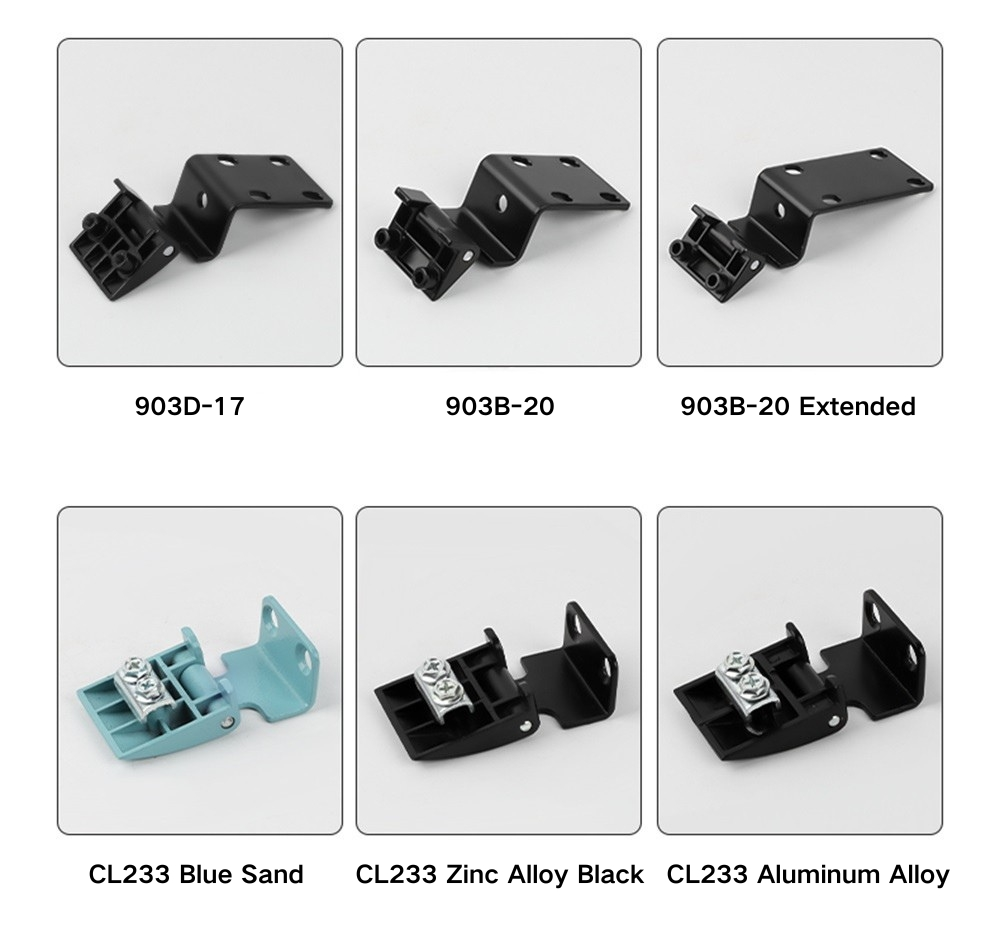

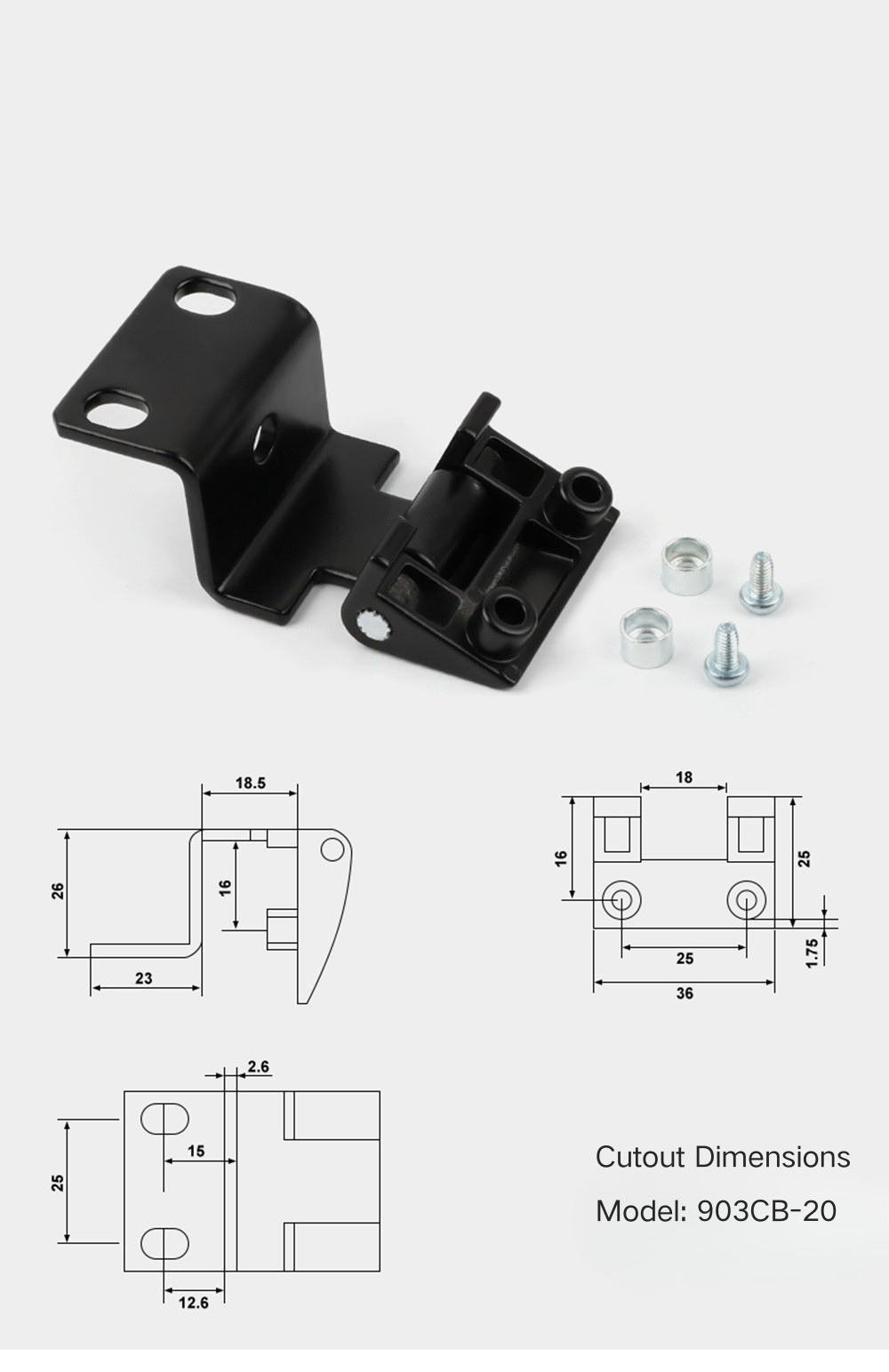

Siri CL901 termasuk CL901B-17, CL901B-20 dan CL901D-17, semuanya dengan plat hadapan 36 × 17.5 mm dan mengimbangi lubang 8 mm + 2.5 mm yang konsisten. Siri CL903 ialah kumpulan terbesar dalam julat engsel, dengan tujuh model termasuk CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 dan CL903D-20 — meliputi kedua-dua bingkai standard dan lanjutan. CL233 melengkapkan julat dalam aloi zink hitam, aloi zink biru pasir dan aloi aluminium, dengan plat hadapan 39 × 20 mm dan jarak lubang 12 mm serupa dengan CL803A-25.

Dimensi mengikut Siri

Siri CL803 bagi engsel lentur pelekap sisi menjangkau lebar keseluruhan 18.5 mm hingga 23.5 mm dan ketinggian 26 mm hingga 28.5 mm merentas modelnya. CL803A-25 adalah 23 mm lebar dan 26 mm tinggi dengan kedalaman dalam 22.5 mm; CL803B-20 adalah 18.5 mm lebar dengan kedalaman dalam 16 mm; CL803B-25 adalah 23.5 mm lebar dan 28.5 mm tinggi dengan kedalaman dalam 16 mm; dan CL803D-25 ialah 23.5 mm lebar dan 26.5 mm tinggi dengan kedalaman dalam 16.5 mm. Semua model CL803 mempunyai lebar asas 26 mm dan plat pelekap setinggi 20 mm.

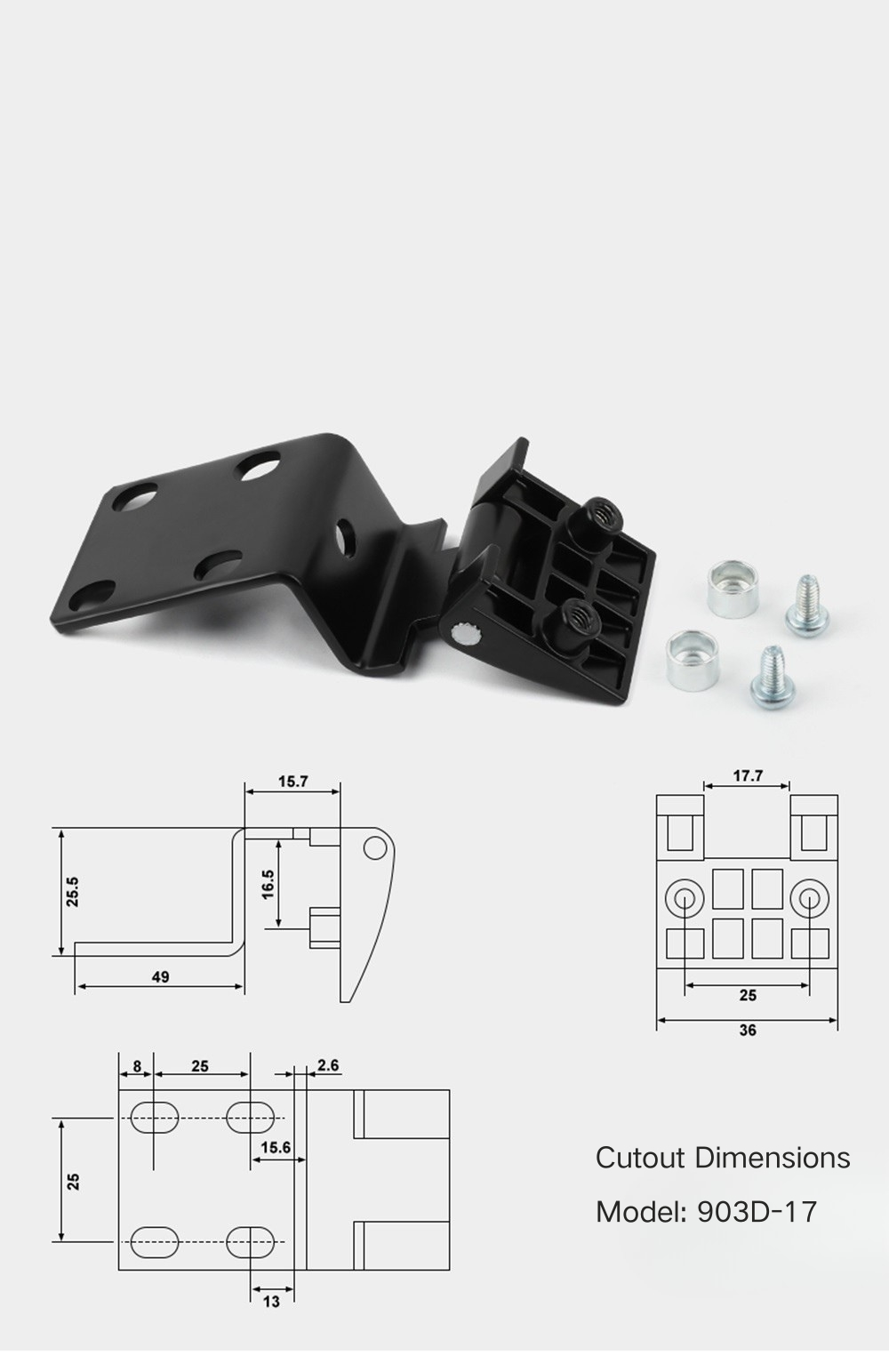

Siri CL901 berdiri dengan ketara lebih tinggi daripada model lain dalam julat Engsel Bengkok Lengkungan Pintu Kabinet Kuasa — ketiga-tiganya hadir pada ketinggian keseluruhan 39.5 mm, dengan lebar antara 15.5 mm dan 18.5 mm dan kedalaman dalaman 16.5 mm yang konsisten merentasi papan. Lebar asas untuk CL750 mmB untuk 1,00 mm. CL901B-20 dan 21 mm untuk CL901D-17. Siri CL903 merangkumi julat yang lebih luas — lebar asas daripada 48 mm hingga 73.8 mm pada model lanjutan, dengan ketinggian keseluruhan 25.5 mm hingga 26 mm. CL233 ialah 24.5 × 24.5 mm secara keseluruhan dengan kedalaman dalam 22 mm, plat pelekap 39.3 mm dan lubang 7.5 mm + 15 mm mengimbangi pada plat hadapan.

Senario Aplikasi

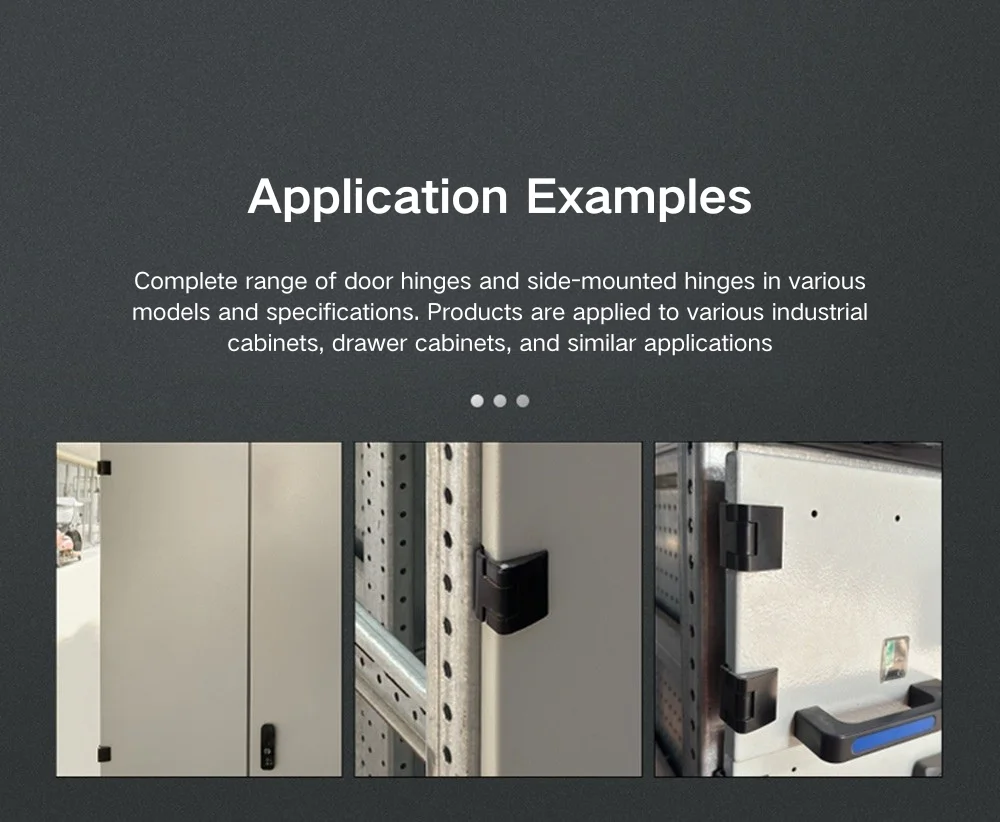

Engsel Lengkok Lekapan Pintu Kabinet Kuasa direka khusus untuk bingkai kabinet yang dibina pada profil keluli bahagian C, yang merupakan kaedah pembinaan standard untuk kabinet elektrik GGD, kabinet pengedaran generasi kedua dan ketiga, kabinet laci dan penutup kuasa. Profil bengkok badan engsel dicantumkan pada bibir bahagian C dan skru plat hadapan pada muka panel pintu, yang merupakan kaedah pemasangan yang ditetapkan untuk jenis kabinet ini dan tidak memerlukan pengubahsuaian pada profil bingkai standard.

Di sebalik aplikasi teras GGD dan kabinet kuasa, produk ini juga sesuai dengan kepungan industri lain yang dibina pada profil rangka keluli bengkok yang serasi. CL233 dalam aloi zink biru pasir kadangkala dinyatakan di mana bahagian luar kabinet menggunakan skema perkakasan berkod warna, manakala varian aloi aluminium CL233 ialah pilihan yang lebih ringan untuk penutup yang beratnya menjadi pertimbangan. Julat saiz model merentas CL803, CL901 dan CL903 bermakna kebanyakan kedalaman bingkai standard dan ketebalan panel pintu dalam pasaran GGD dan kabinet kuasa diliputi dalam satu keluarga produk.

Soalan Lazim

S1: Apakah siri yang disertakan dalam julat engsel ini?

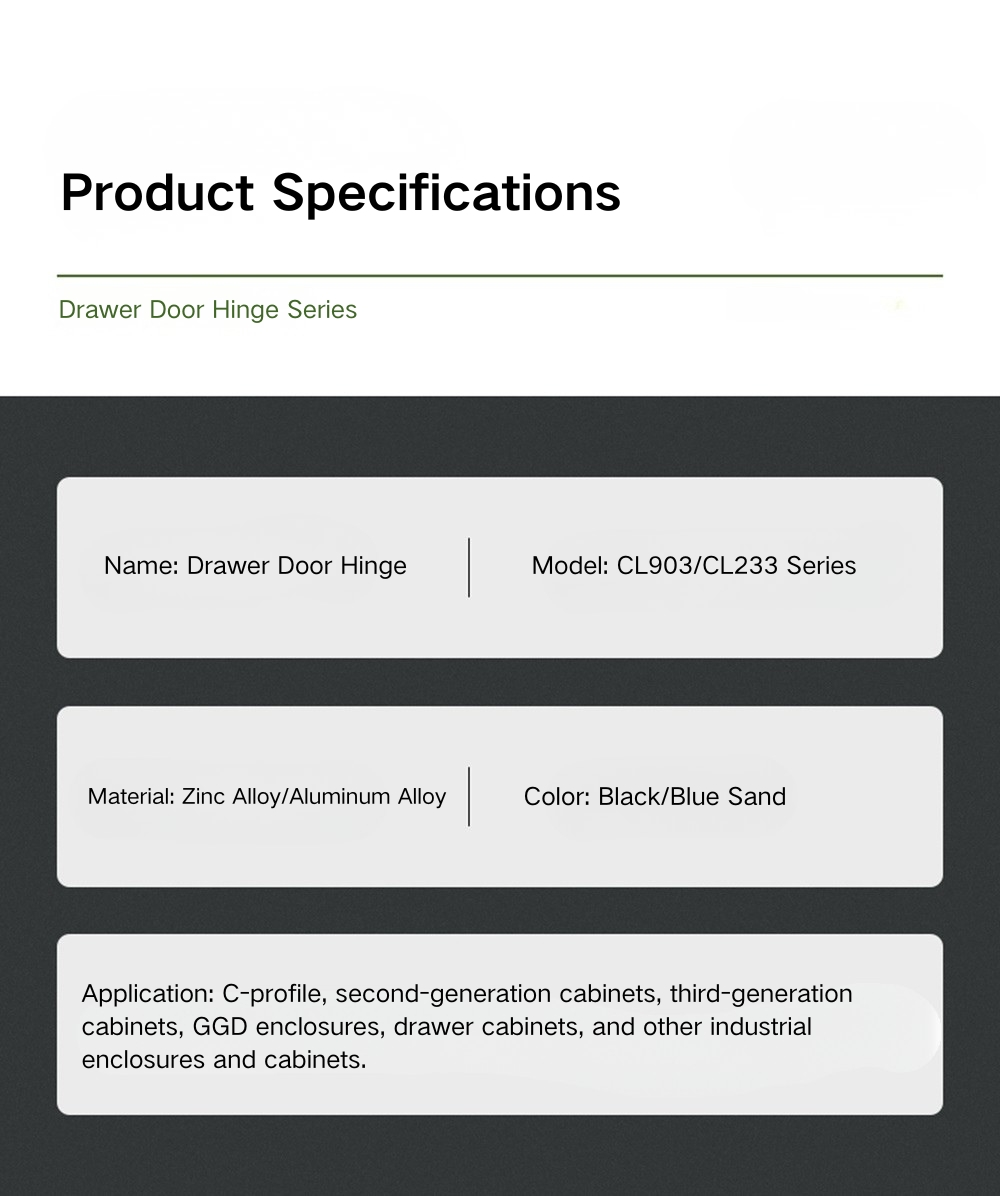

Rangkaian ini meliputi empat siri: CL803 (empat model), CL901 (tiga model), CL903 (tujuh model) dan CL233 (tiga varian). Semuanya adalah aloi zink hitam kecuali CL233, yang juga terdapat dalam aloi zink biru pasir dan aloi aluminium.

S2: Apakah jenis kabinet yang direka bentuk untuk engsel ini?

Engsel lentur pelekap sisi direka bentuk untuk bingkai kabinet profil bahagian C, termasuk kabinet elektrik GGD, kabinet pengedaran generasi kedua dan ketiga, kabinet laci dan penutup kuasa. Ia tidak bertujuan untuk jenis rangka rata atau kepungan yang dikimpal.

S3: Bagaimanakah engsel ini dipasang?

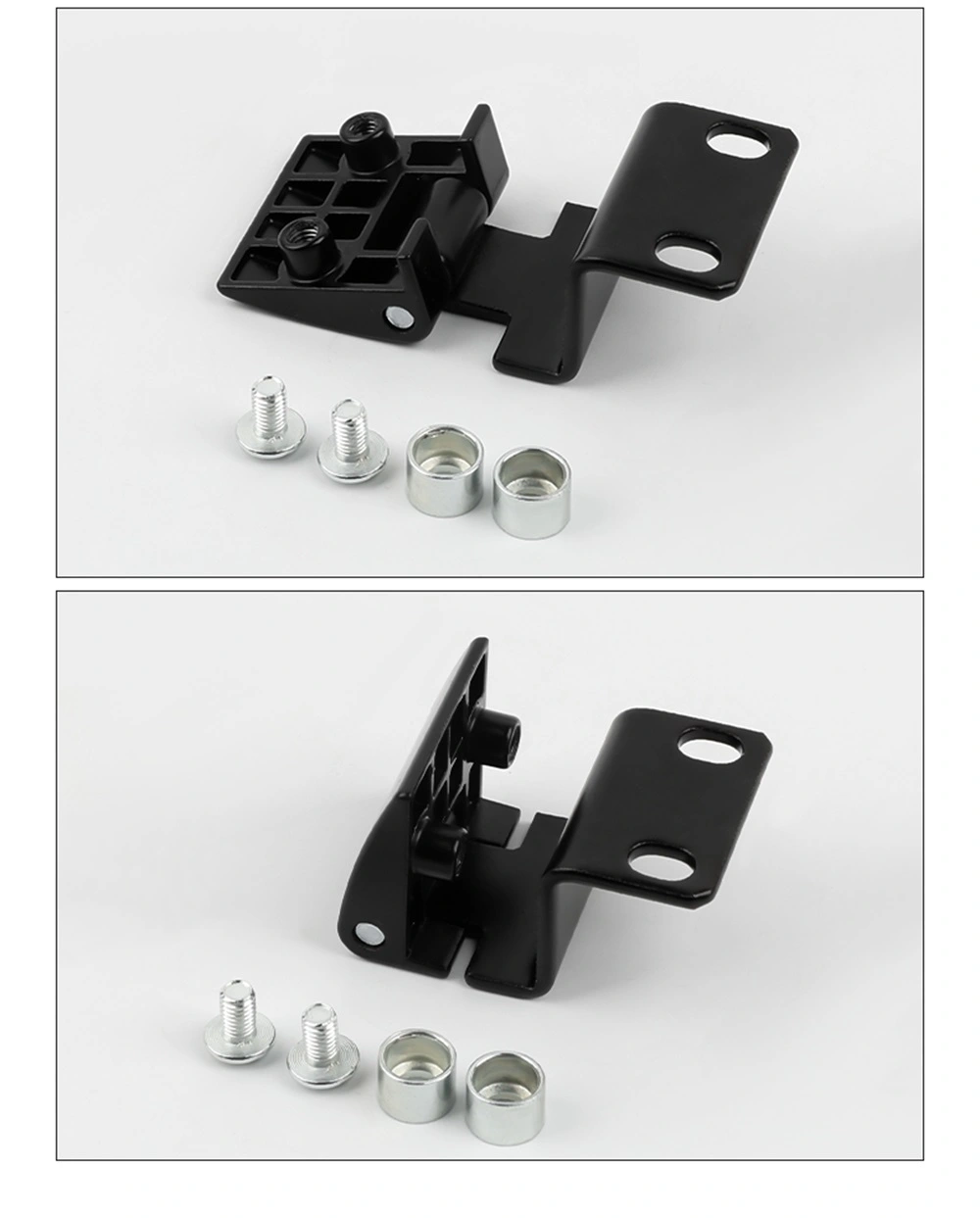

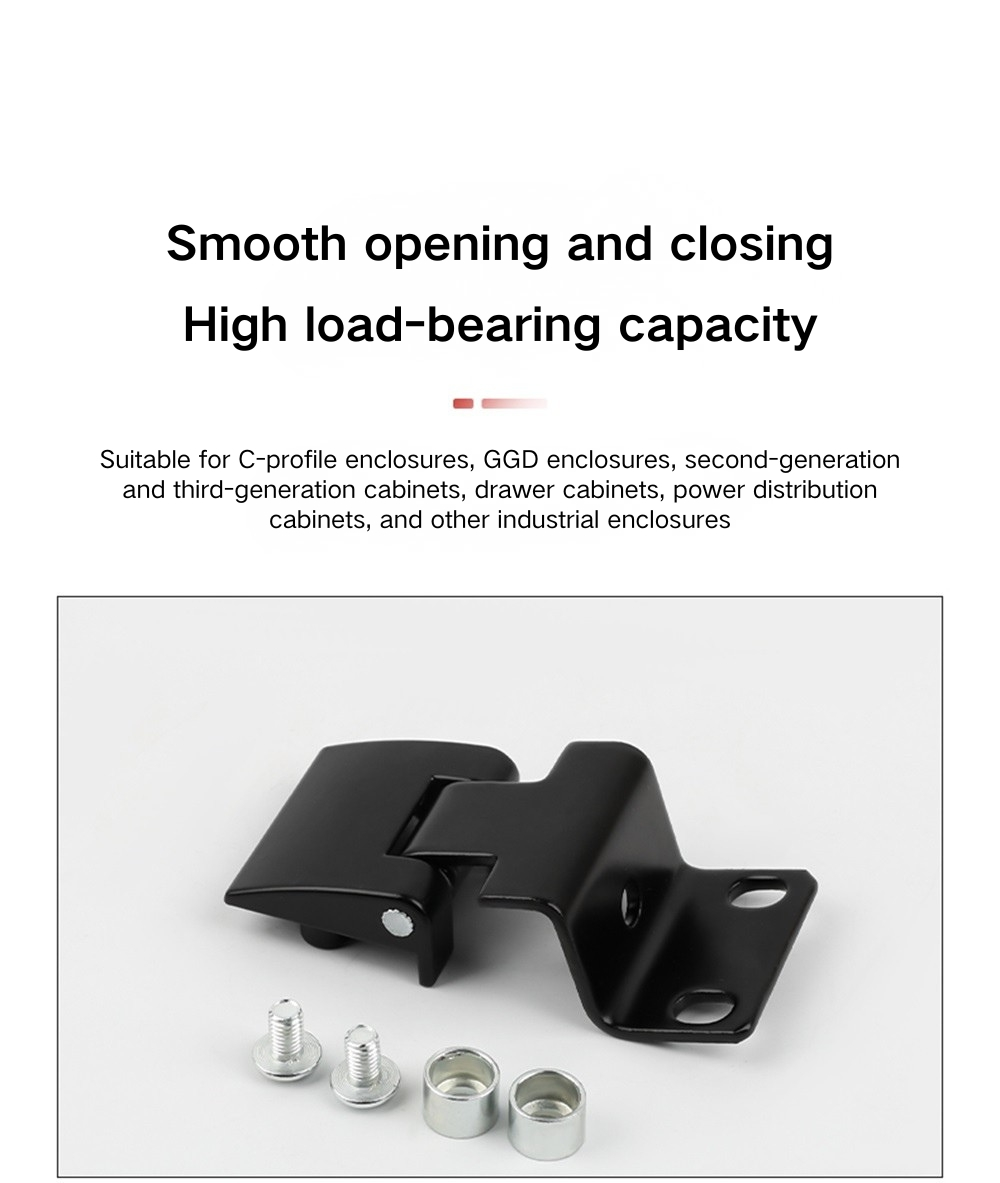

Semua model dipasang skru. Badan engsel yang bengkok dicanuk pada bibir bingkai bahagian C dan plat pelekap hadapan diskrukan ke muka panel pintu. Tiada kimpalan diperlukan.

S4: Apakah perbezaan antara siri CL803, CL901 dan CL903?

Siri ini berbeza dalam saiz keseluruhan, kedalaman bingkai dan konfigurasi plat pelekap. Model CL901 adalah yang tertinggi pada ketinggian keseluruhan 39.5 mm; Model CL803 lebih padat; Model CL903 meliputi julat lebar asas yang paling luas termasuk varian lanjutan pada 73.8 mm. Pilih berdasarkan profil bingkai khusus anda dan dimensi panel pintu.

S5: Apakah yang membezakan CL233 daripada siri lain?

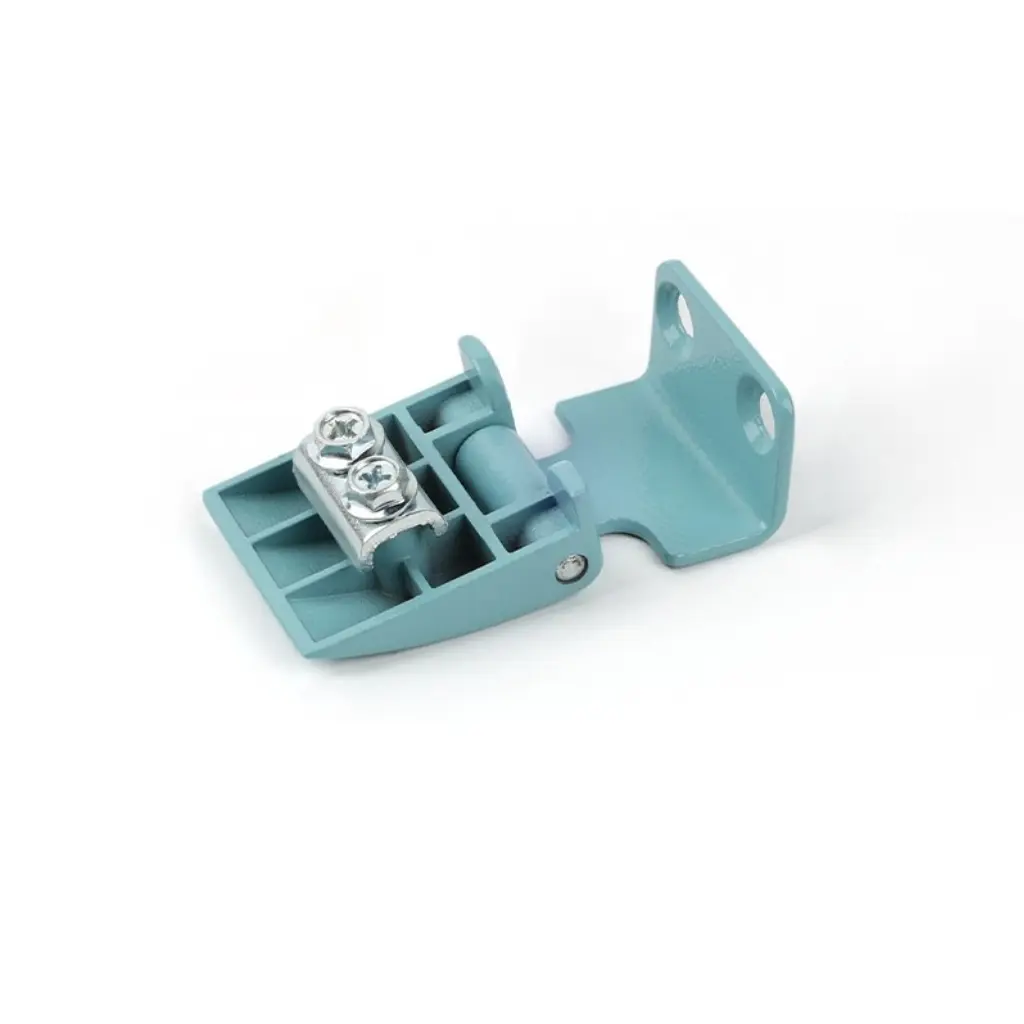

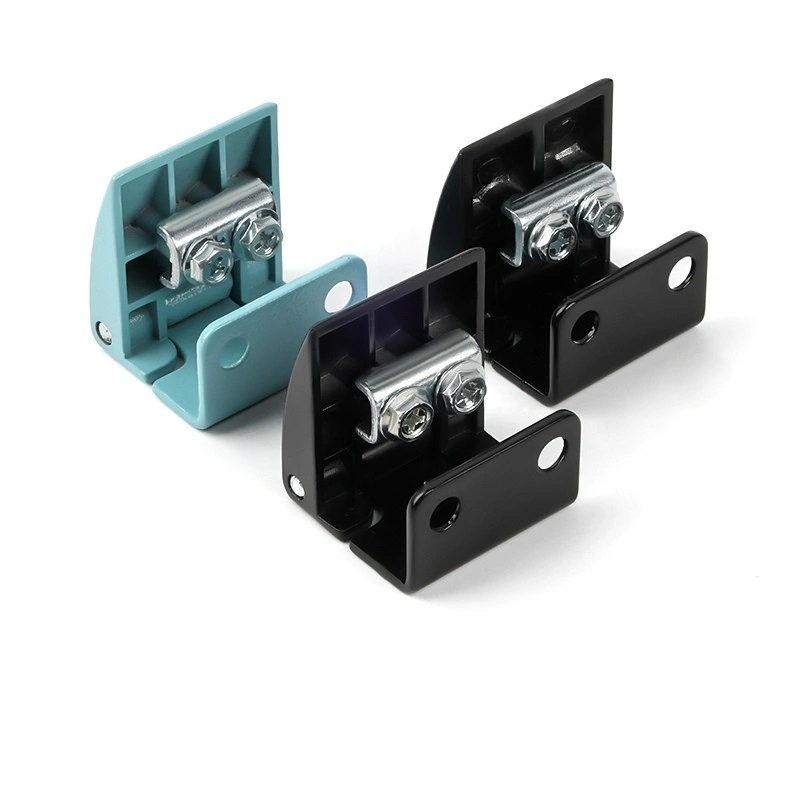

CL233 boleh didapati dalam tiga varian — aloi zink hitam, aloi zink biru pasir dan aloi aluminium — menjadikannya satu-satunya model dalam julat dengan pilihan warna dan alternatif bahan ringan. Dimensi plat hadapannya (39 × 20 mm) adalah serupa dengan CL803A-25.

S6: Bagaimanakah cara saya memilih model yang sesuai untuk kabinet saya?

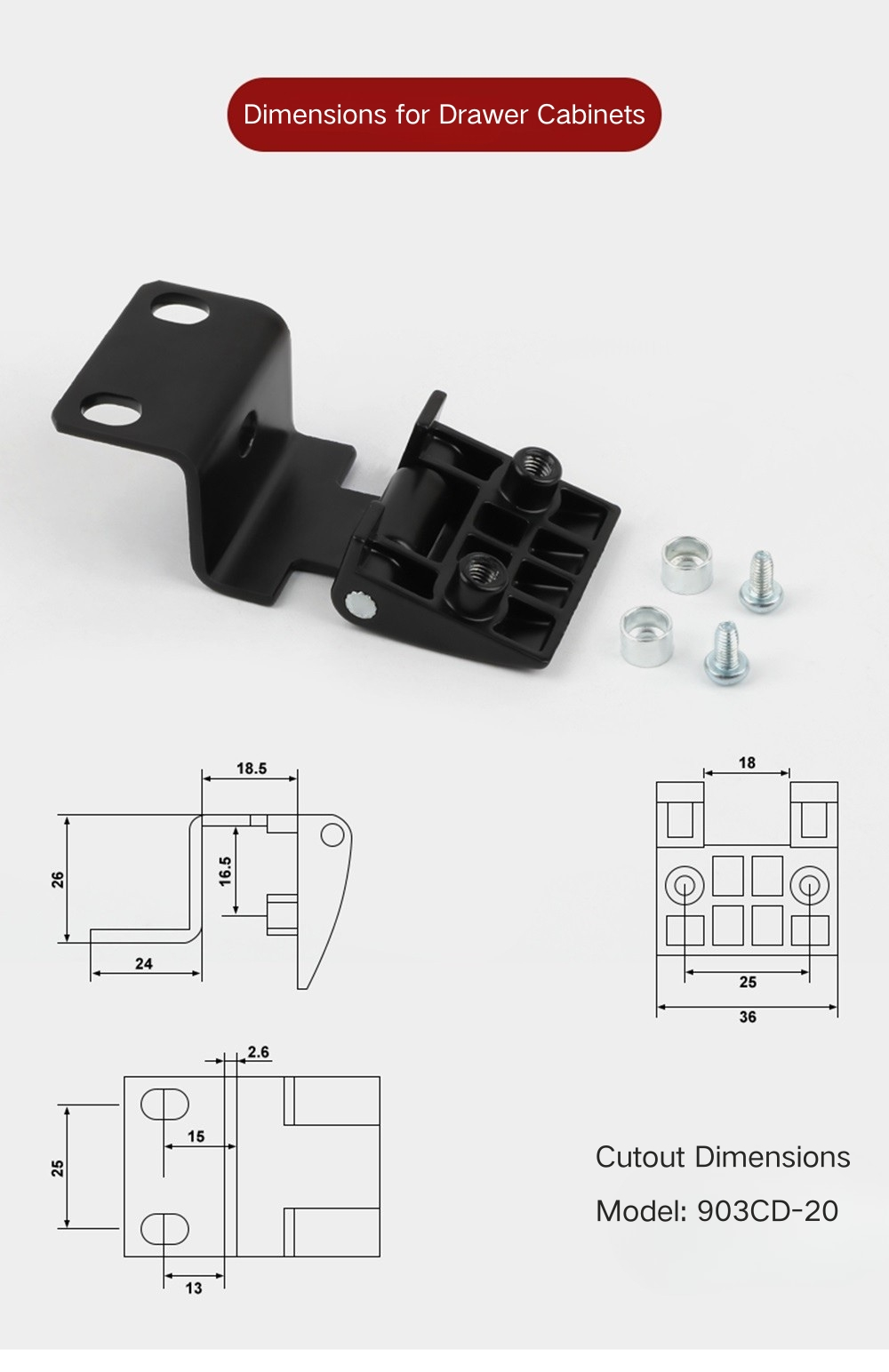

Pemilihan bergantung pada kedalaman profil bingkai kabinet anda, ketebalan panel pintu dan pilihan plat pelekap. Akhiran nombor (-17, -20, -25) dan akhiran huruf (A, B, D, CB, CD) adalah sebahagian daripada penetapan model. Rujuk lukisan dimensi untuk setiap model atau hubungi Yitai Lock dengan spesifikasi bingkai anda untuk mendapatkan cadangan.

S7: Engsel diperbuat daripada bahan apa?

Kebanyakan model adalah aloi zink hitam. CL233 juga tersedia dalam aloi zink biru pasir dan aloi aluminium. Pembinaan aloi zink memberikan konsistensi dimensi yang baik daripada tuangan die dan mengendalikan persekitaran kabinet industri dalaman standard dengan baik.

S8: Adakah CL903B-20 Extended sesuai untuk profil bingkai yang lebih dalam?

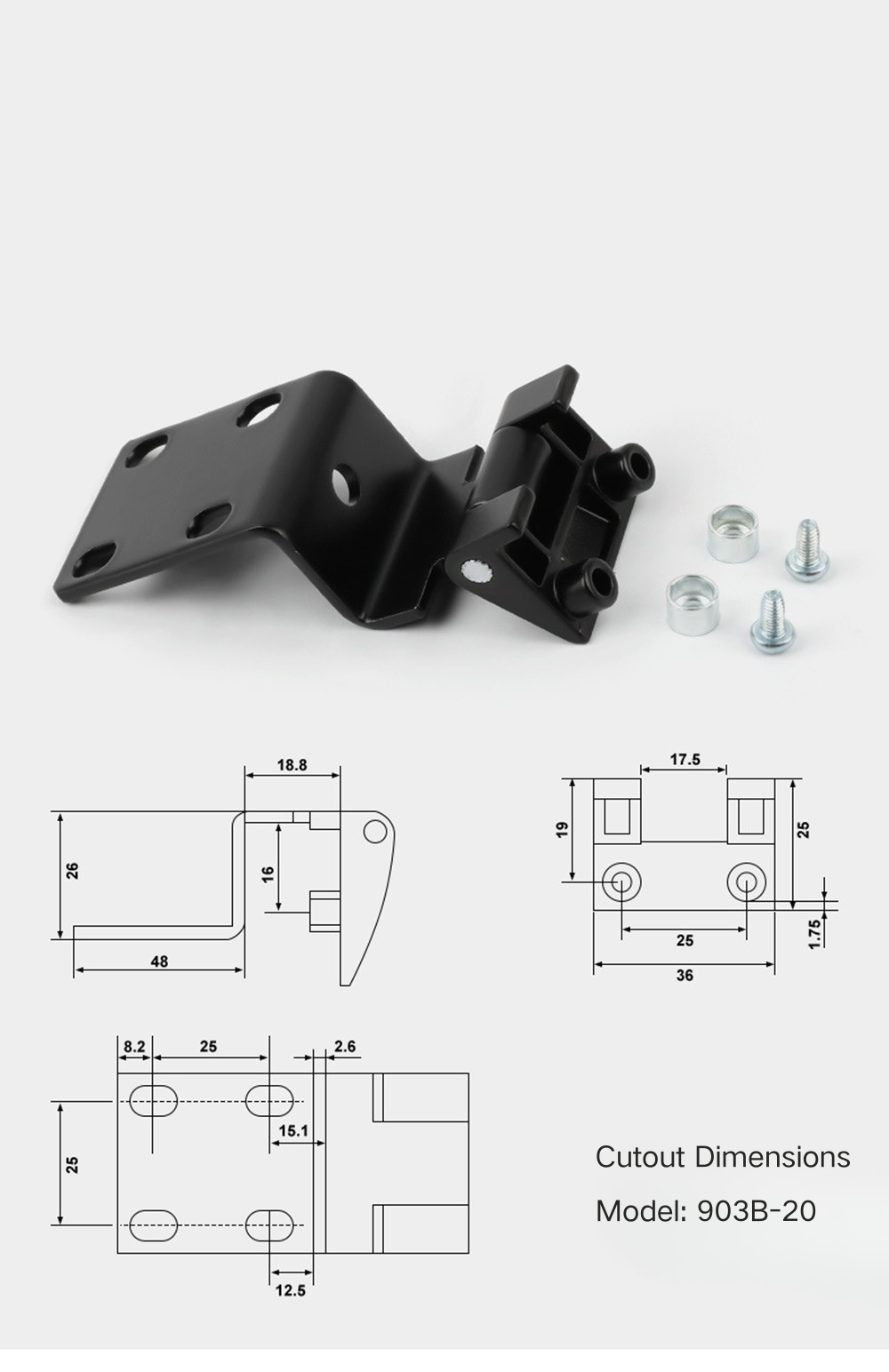

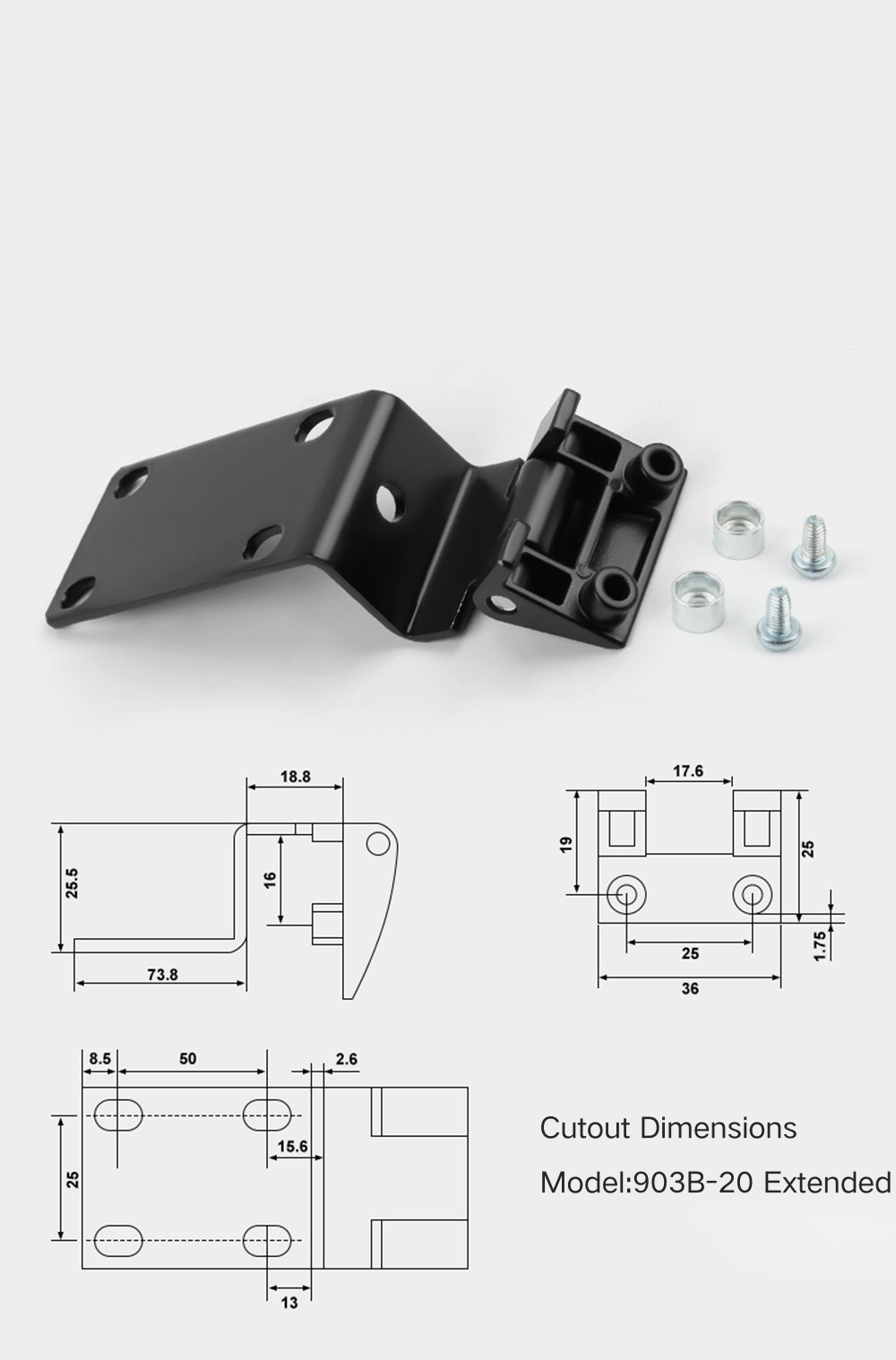

Ya — CL903B-20 Extended mempunyai lebar asas 73.8 mm, yang jauh lebih lebar daripada CL903B-20 standard pada 48 mm. Ia adalah pilihan yang tepat apabila profil bingkai kabinet memerlukan tapak engsel yang lebih panjang untuk merapatkan saluran bahagian C yang lebih dalam.
