Engsel Triple-Bend untuk Kabinet Perindustrian

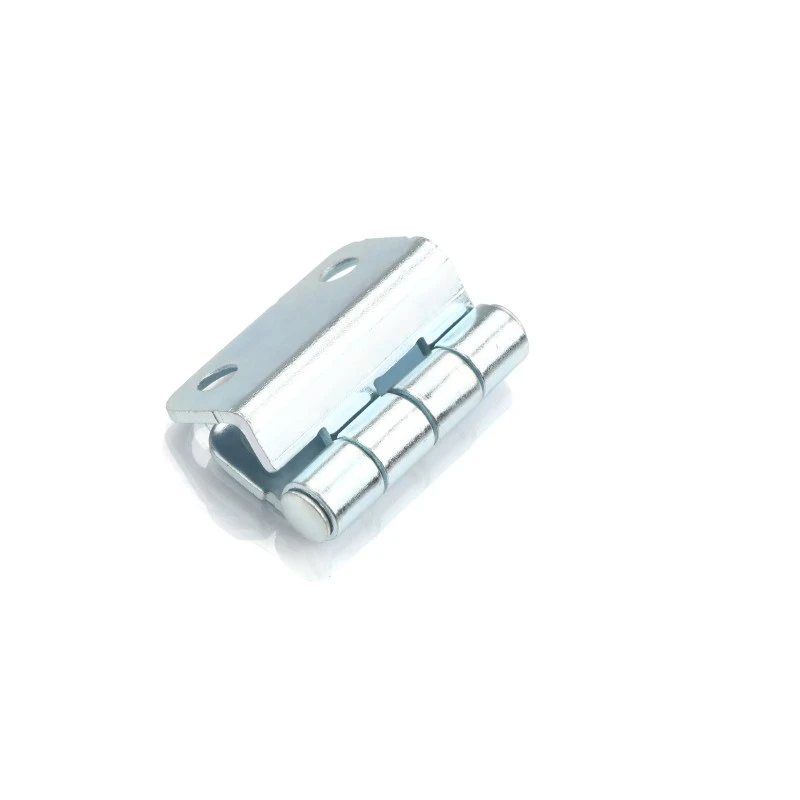

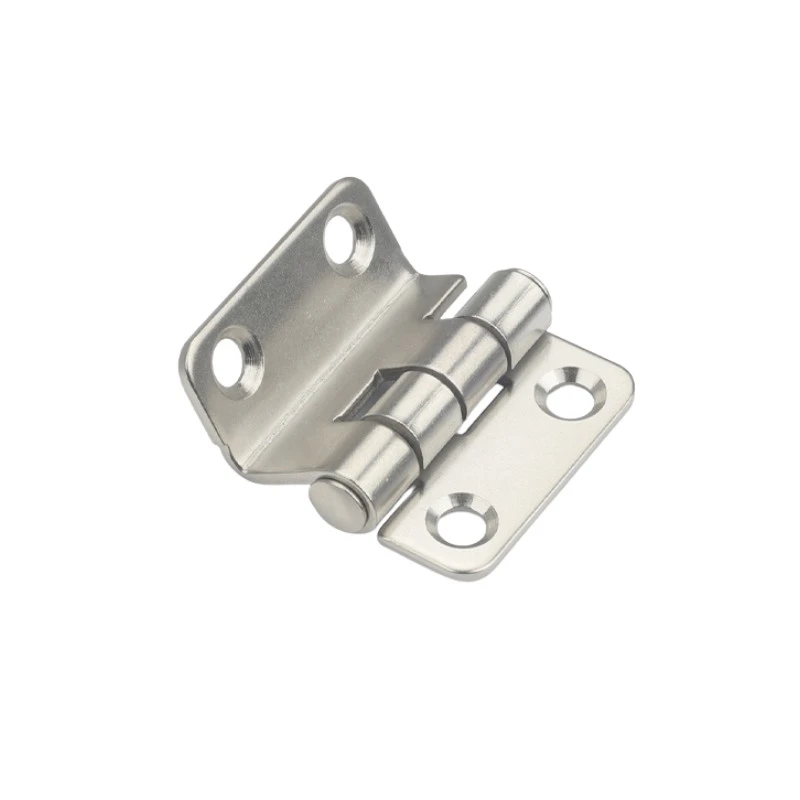

Engsel kabinet industri penyumberan borong dari Yitai Lock akan mendapati Engsel Tiga Lengkung untuk Kabinet Perindustrian CL252 adalah satu saiz sahaja, pada 38 × 37 mm — cukup padat untuk pintu kepungan yang lebih kecil di mana engsel bersaiz penuh kelihatan tidak pada tempatnya. Bentuk tiga lentur memberikan setiap daun profil bertingkat, yang membolehkan engsel mengosongkan tepi pintu dan bibir bingkai tanpa mengikat apabila pintu berayun. Tong Φ5 mm mengalir melalui ketiga-tiga buku jari dan memastikan pangsi stabil di bawah kayuhan pintu biasa.

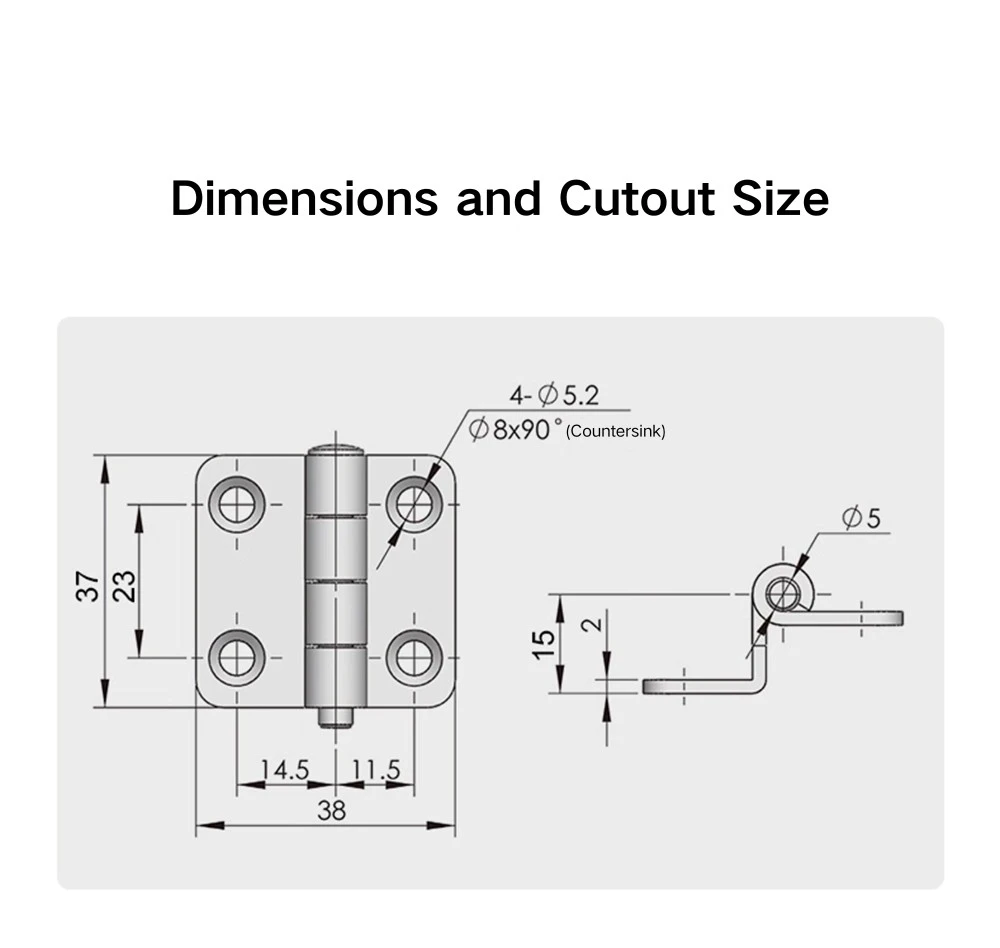

Struktur dan Dimensi

Engsel Triple-Bend untuk Kabinet Perindustrian berukuran 38 mm lebar dan 37 mm tinggi keseluruhan, dengan rentang buku jari 23 mm di tengah. Kedua-dua daun adalah tidak simetri — daun yang lebih lebar ialah 14.5 mm dan daun yang lebih sempit ialah 11.5 mm — yang bermaksud engsel tidak boleh diterbalikkan antara pintu dan bingkai tanpa menukar sisi. Diameter tong ialah Φ5 mm, dan profil sisi menunjukkan ketinggian keseluruhan 15 mm dengan langkah 2 mm di selekoh, memberikan bentuk mengimbangi daun.

Setiap daun Engsel Tiga-Bengkok untuk Kabinet Perindustrian mempunyai dua lubang pelekap: Φ5.2 mm diameter dengan sinki kaunter Φ8×90°, untuk empat titik penetapan secara keseluruhan. Profil countersunk membolehkan skru kepala rata duduk rata dengan permukaan daun, jadi tiada perkakasan berdiri bangga dengan muka engsel selepas pemasangan. Panjang skru hendaklah dipilih berdasarkan panel pintu dan ketebalan bingkai di lokasi pemasangan.

Rawatan Permukaan dan Bahan

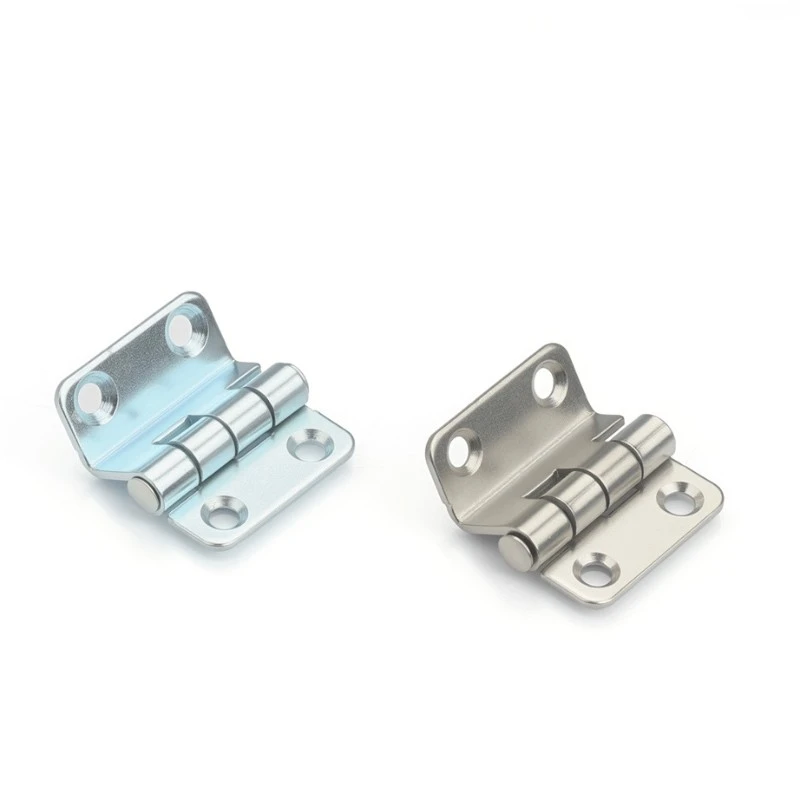

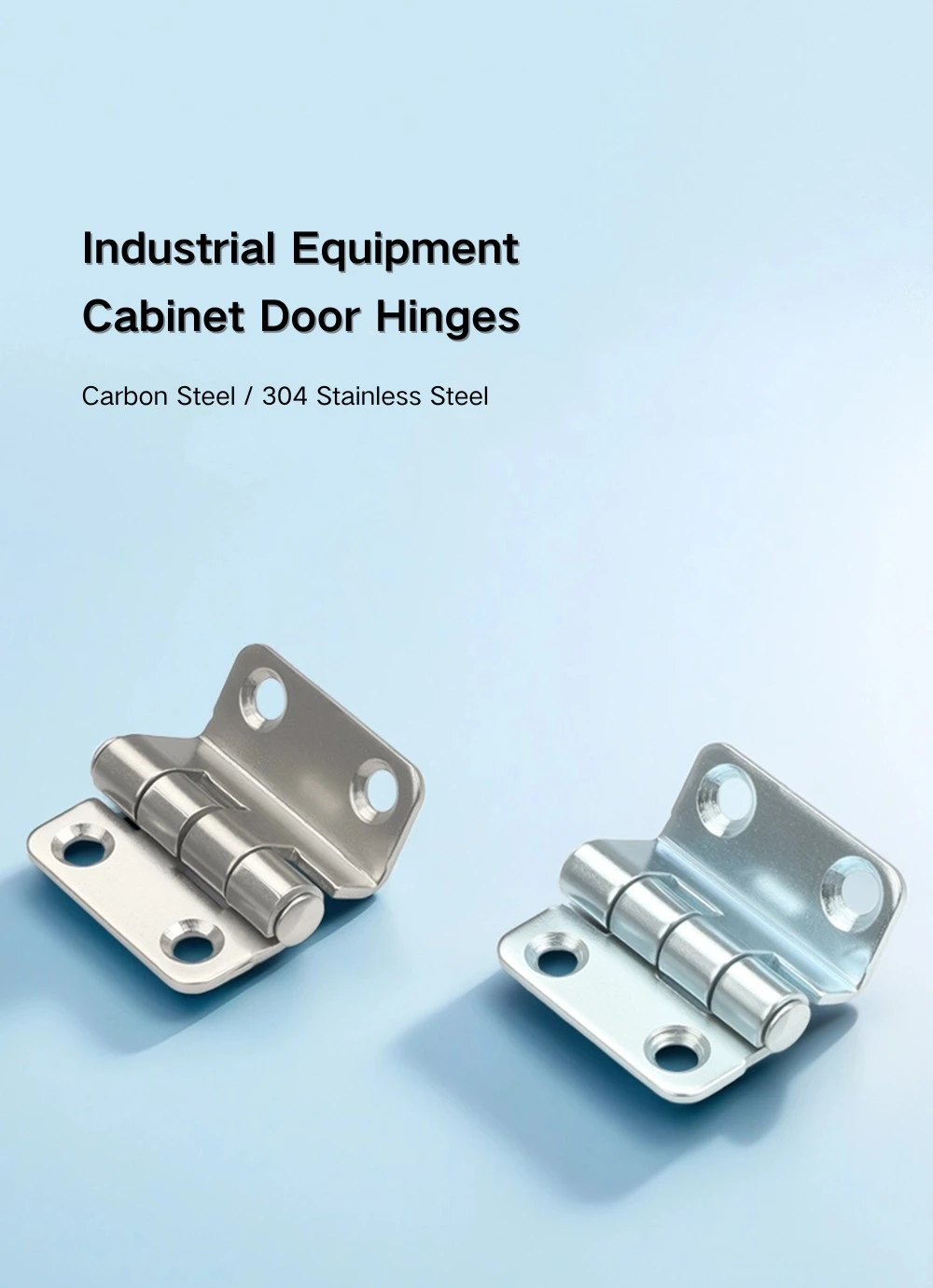

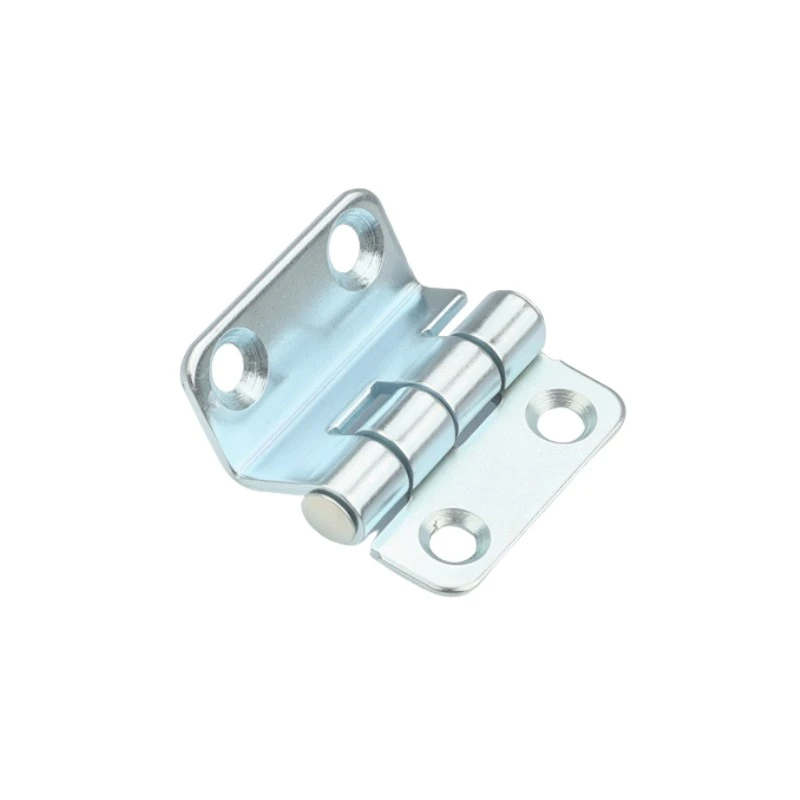

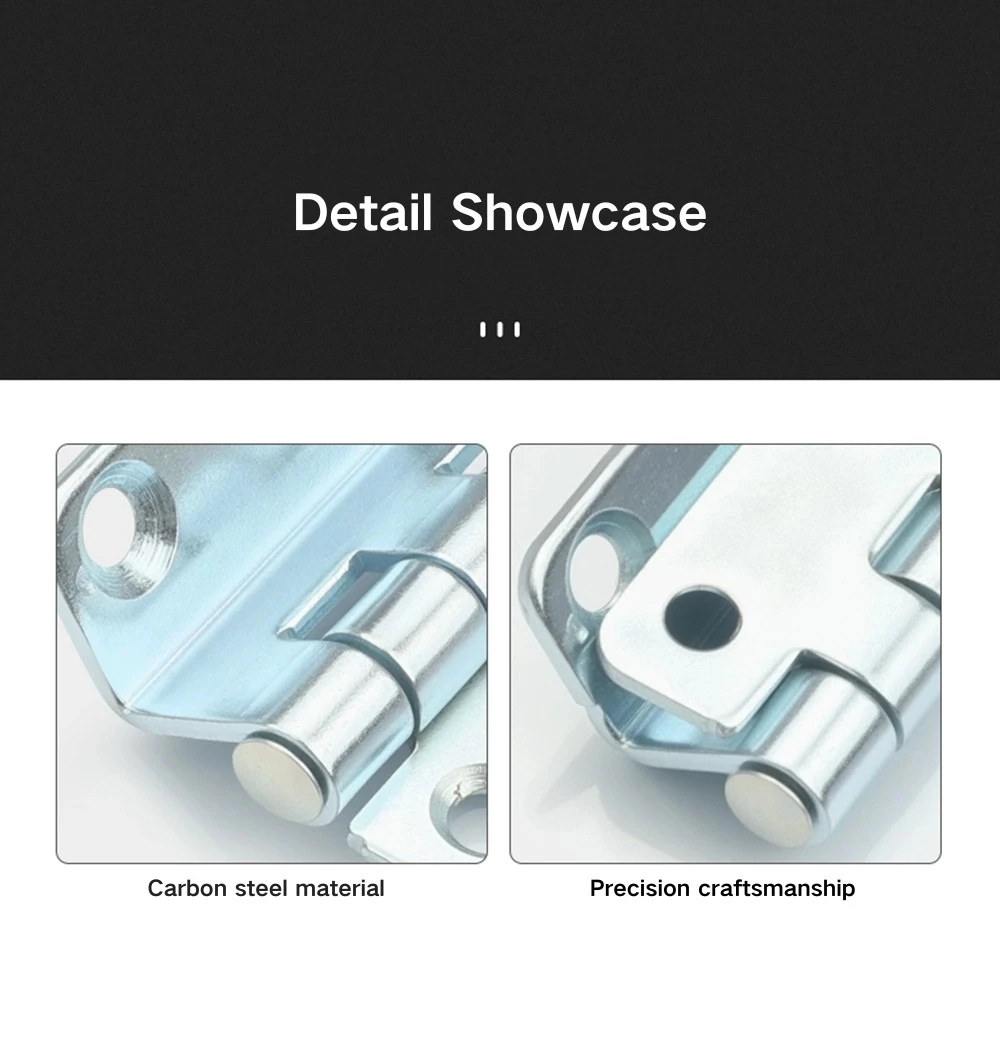

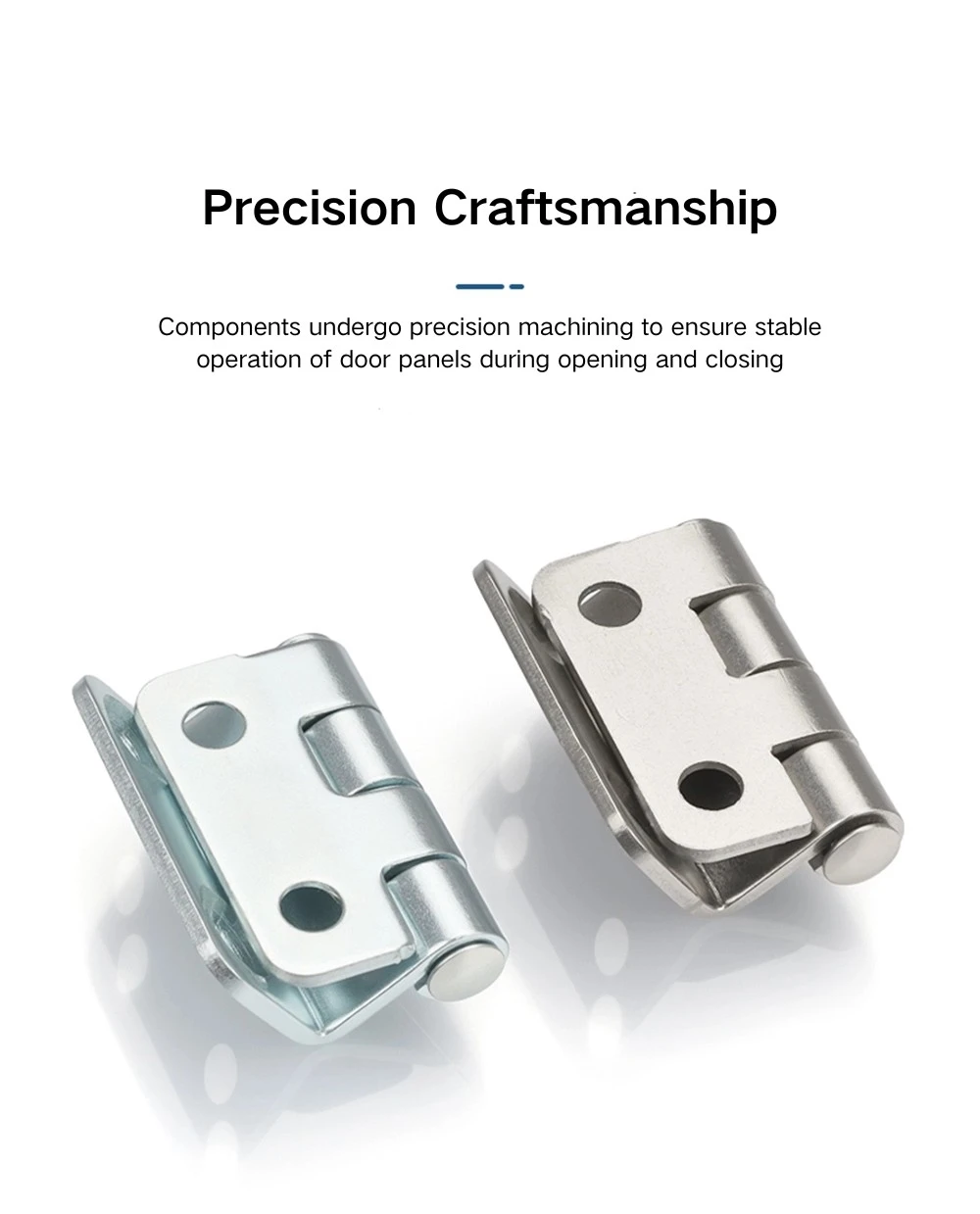

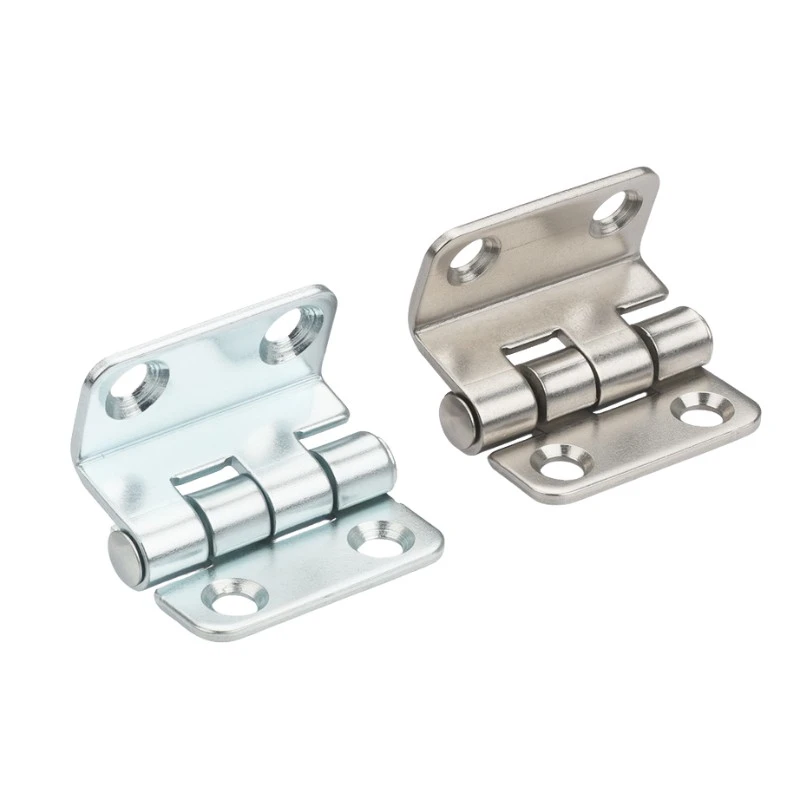

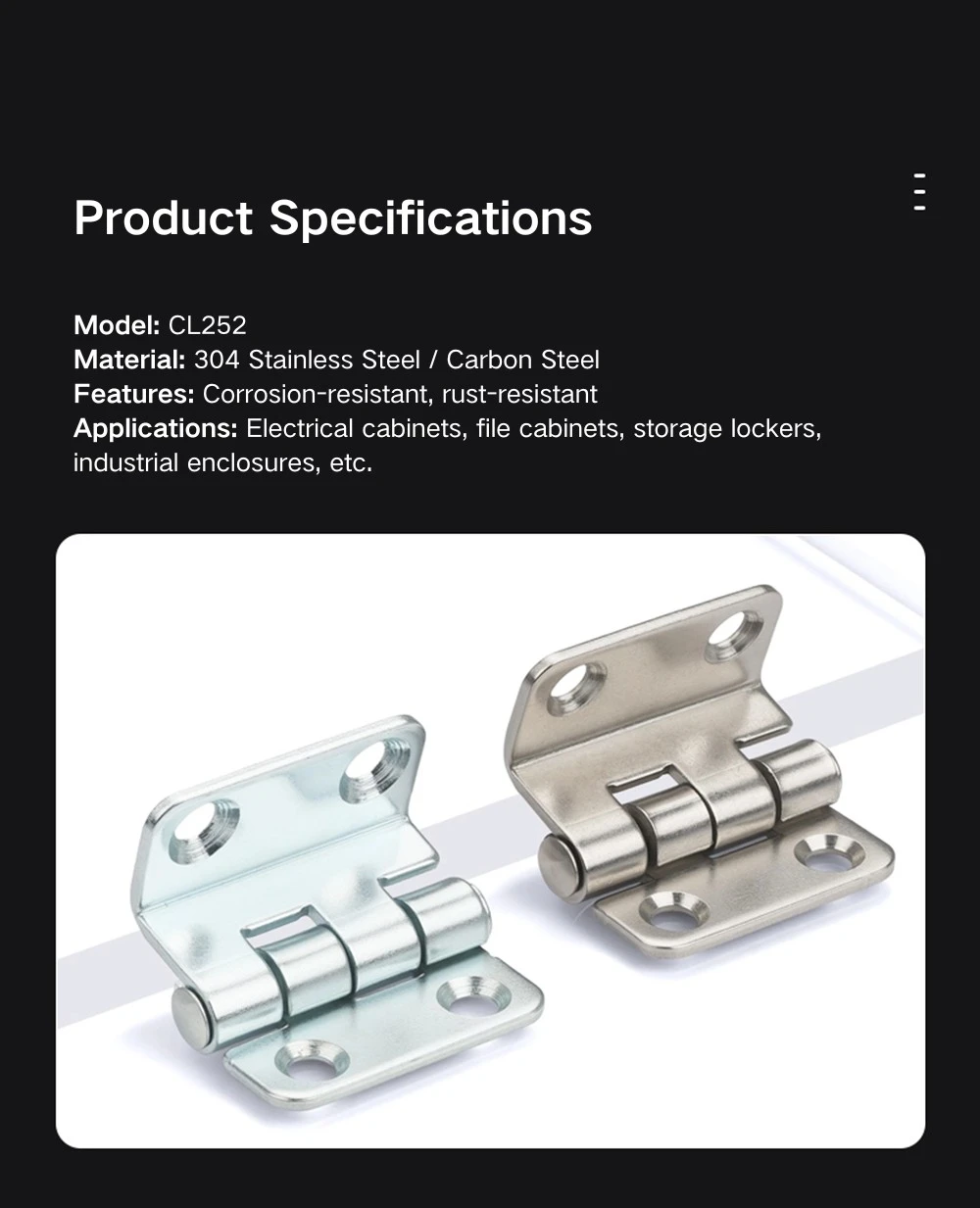

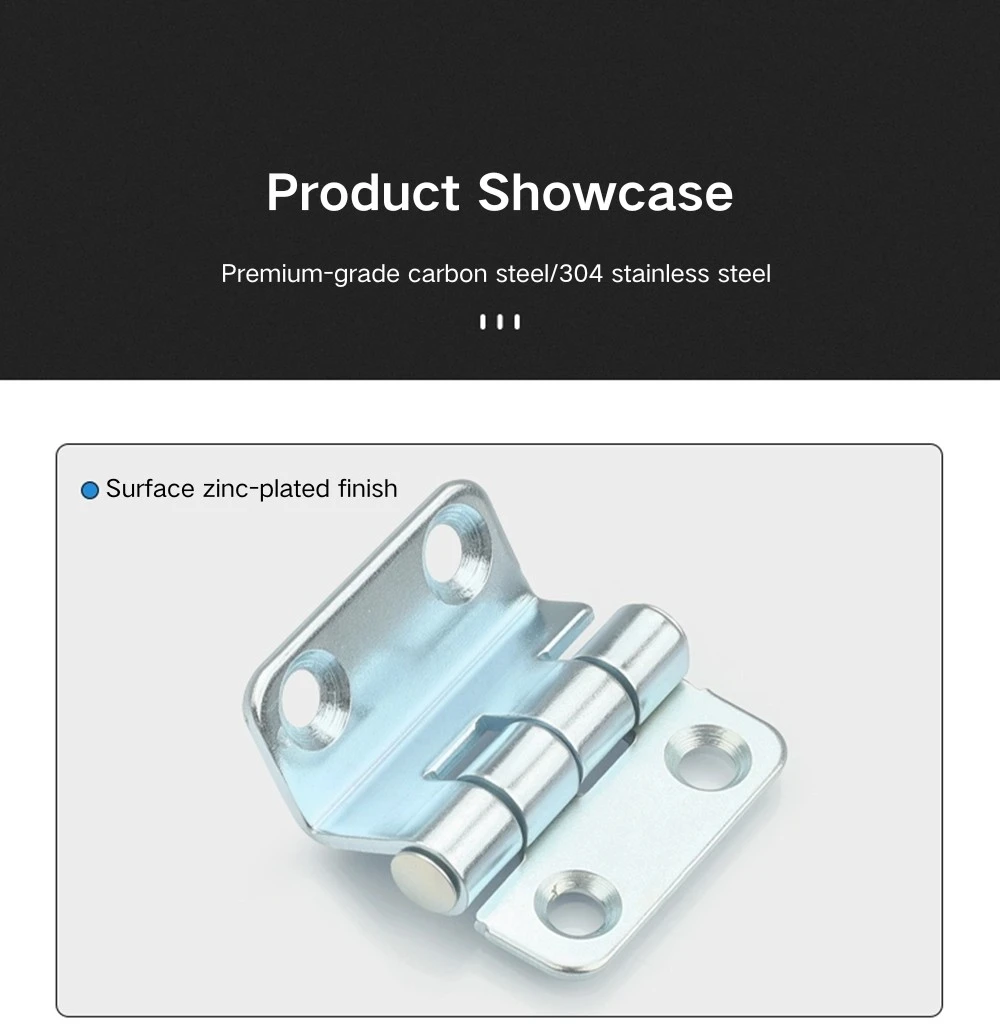

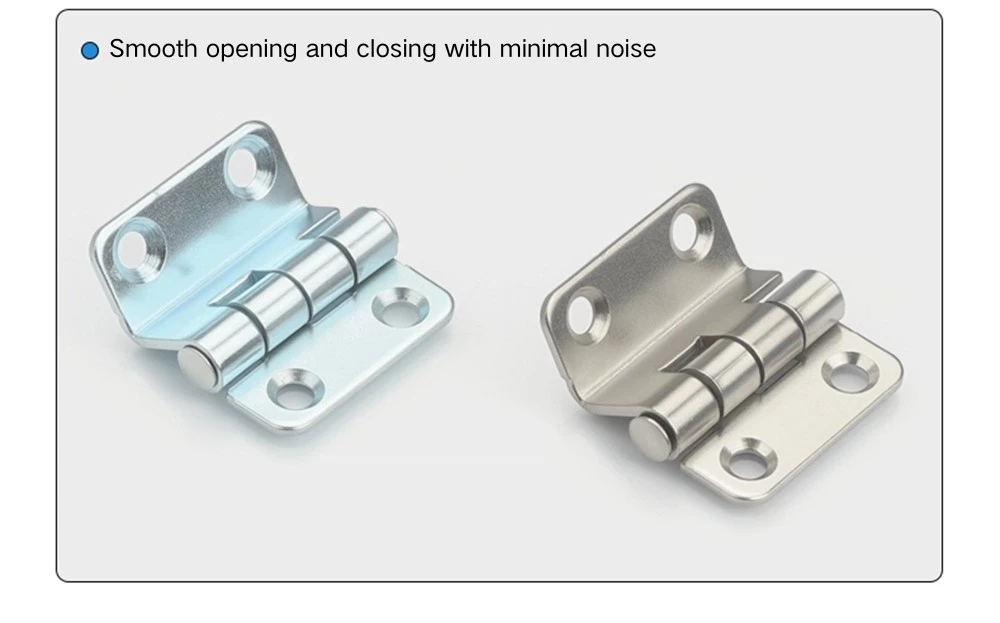

Engsel Triple-Bend untuk Kabinet Perindustrian boleh didapati dalam dua pilihan bahan. Versi keluli karbon membawa kemasan tergalvani yang menyediakan perlindungan kakisan untuk persekitaran kepungan dalaman standard — papan pengedaran, panel kawalan dan kabinet peralatan dalam ruang kering atau terkawal iklim. Ini adalah pilihan yang lebih biasa untuk aplikasi kabinet perindustrian umum di mana keperluan kos dan kakisan adalah sederhana.

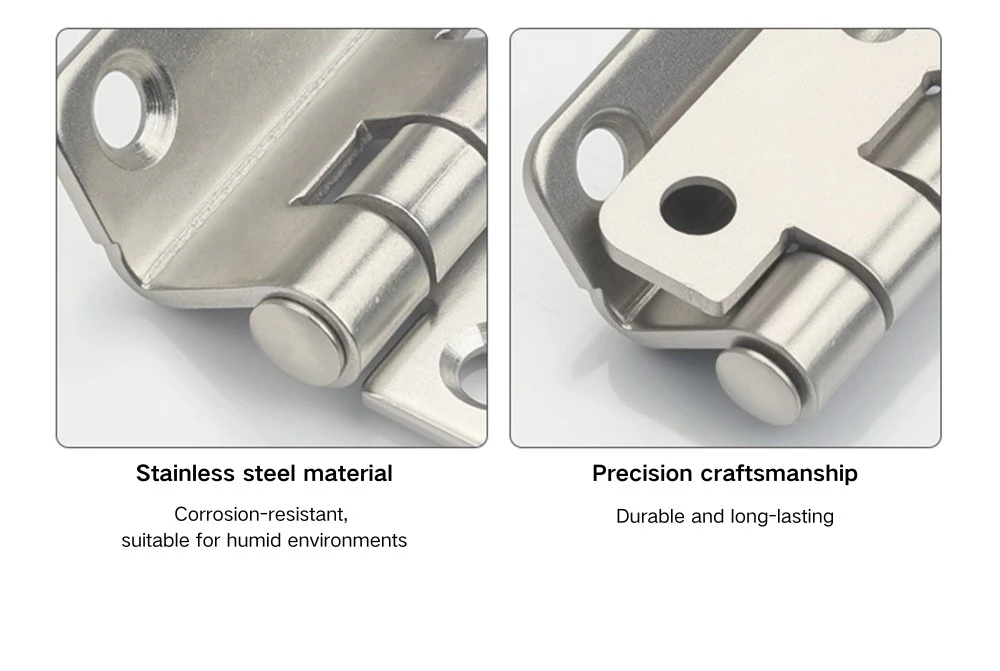

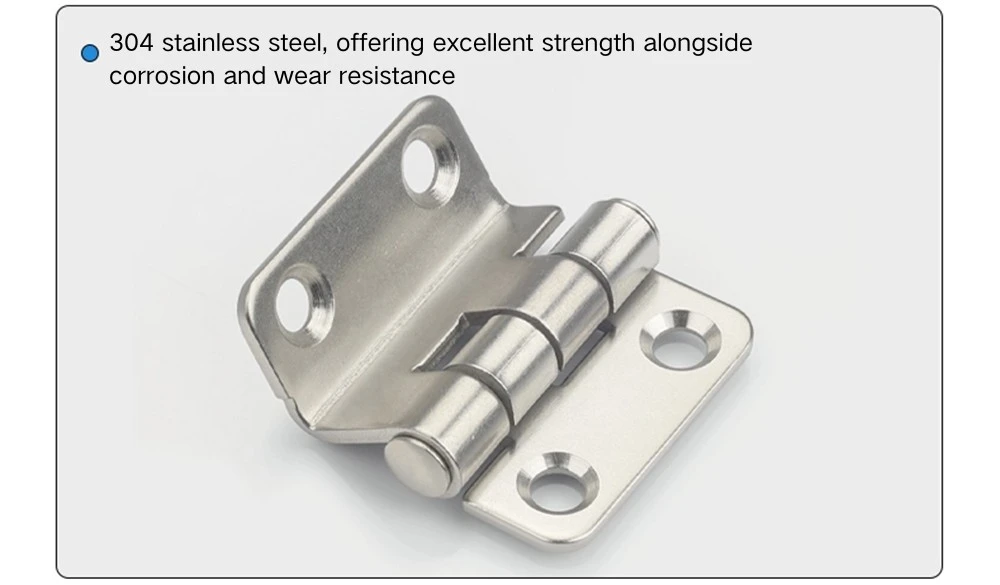

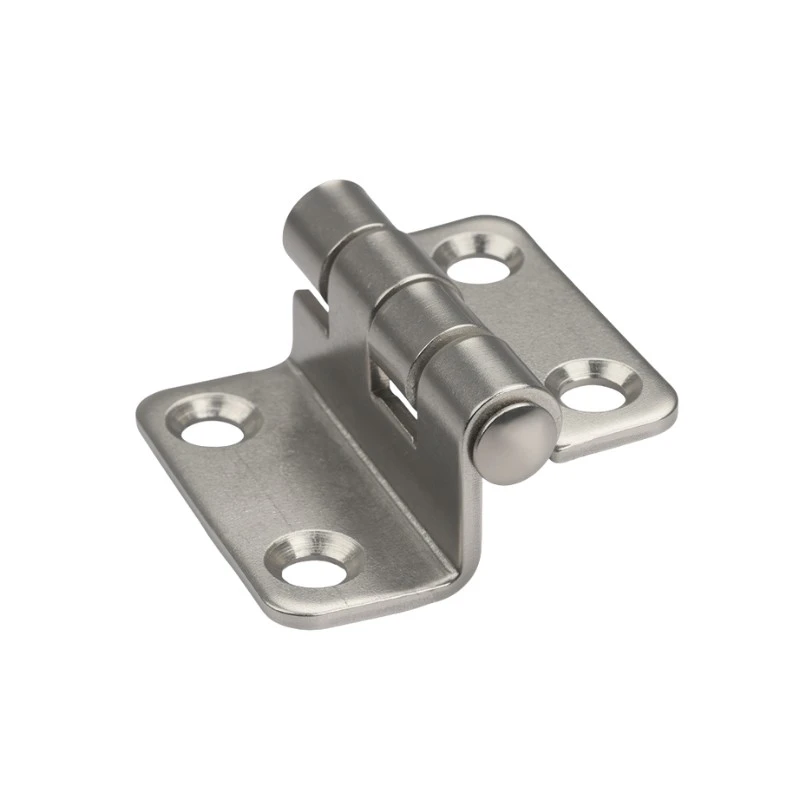

Engsel Triple-Bend keluli tahan karat 304 untuk Kabinet Perindustrian melalui penggilap bergetar, yang memberikan permukaan matte yang konsisten dengan menggulingkan bahagian untuk menanggalkan burr dan tepi tajam. Ini bukan kemasan berus atau cermin — hasilnya adalah penampilan seragam yang rendah kilauan yang sesuai untuk kegunaan industri. Versi tahan karat adalah pilihan yang tepat untuk penutup dalam persekitaran lembap, pemasangan luar atau di mana-mana kemasan keluli karbon tergalvani tidak akan tahan lama-kelamaan.

Senario Aplikasi

Engsel Triple-Bend untuk Kabinet Perindustrian adalah sesuai praktikal untuk pintu panel pengedaran elektrik, penutup gear suis dan pintu kabinet peralatan industri di mana engsel padat, dipasang skru dengan sudut bukaan 90° adalah perkara yang diperlukan. Jejak kecil berfungsi dengan baik pada pintu kabinet dan penutup yang lebih ringan di mana engsel yang besar akan tidak berkadar dengan saiz pintu.

Pemasangan skru sahaja pada Engsel Triple-Bend untuk Kabinet Perindustrian juga menjadikannya sesuai untuk pengeluar kabinet yang tidak mengimpal engsel semasa fabrikasi — empat mata penetap benam kaunter masuk terus ke dalam panel pintu dan bingkai tanpa sebarang persediaan tambahan. Sudut bukaan 90° sudah mencukupi untuk kebanyakan keperluan akses panel, dan tempat duduk skru siram memastikan muka pintu bersih sebaik sahaja engsel dipasang.

Soalan Lazim

S1: Apakah dimensi engsel CL252?

CL252 adalah 38 mm lebar dan 37 mm tinggi keseluruhan, dengan rentang buku jari 23 mm. Kedua-dua daun tidak simetri — 14.5 mm pada satu sisi dan 11.5 mm pada sebelah yang lain. Diameter tong ialah Φ5 mm.

S2: Bagaimanakah CL252 dipasang?

Pemasangan adalah dengan pemasangan skru sahaja — tiada kimpalan. Setiap daun mempunyai dua lubang Φ5.2 mm countersunk (Φ8×90°), memberikan empat titik penetapan secara keseluruhan. Skru kepala rata duduk rata dengan permukaan daun selepas dipasang.

S3: Apakah bahan yang ada?

CL252 didatangkan dalam keluli karbon tergalvani dan keluli tahan karat 304 dengan kemasan pengilat bergetar. Keluli karbon sesuai dengan persekitaran dalaman yang kering; keluli tahan karat adalah pilihan yang lebih baik untuk aplikasi kepungan lembap atau luar.

S4: Apakah penggilap bergetar?

Penggilapan bergetar ialah proses berguling yang mengeluarkan burr dan tepi tajam dari permukaan bahagian, meninggalkan kemasan matte berkilat rendah yang konsisten. Ia bukan kemasan berus atau cermin. Pada versi keluli tahan karat CL252, ia memberikan penampilan industri yang seragam tanpa tanda permukaan reflektif atau arah.

S5: Adakah kedua-dua daun boleh ditukar ganti antara pintu dan bingkai?

Tidak - daun tidak simetri (14.5 mm dan 11.5 mm), jadi bahagian yang lebih lebar dan sempit diperbaiki. Pastikan untuk mengarahkan engsel dengan daun yang betul pada panel pintu dan bingkai sebelum menggerudi atau memasang.

S6: Apakah jenis kabinet yang sesuai untuk CL252?

Engsel kabinet perindustrian CL252 digunakan pada pintu panel pengedaran elektrik, penutup gear suis, pintu kabinet kawalan dan kabinet peralatan industri am — terutamanya apabila engsel padat, dipasang skru lebih diutamakan dan sudut bukaan 90° adalah mencukupi.
