Engsel Aloi Zink Kabinet RMU

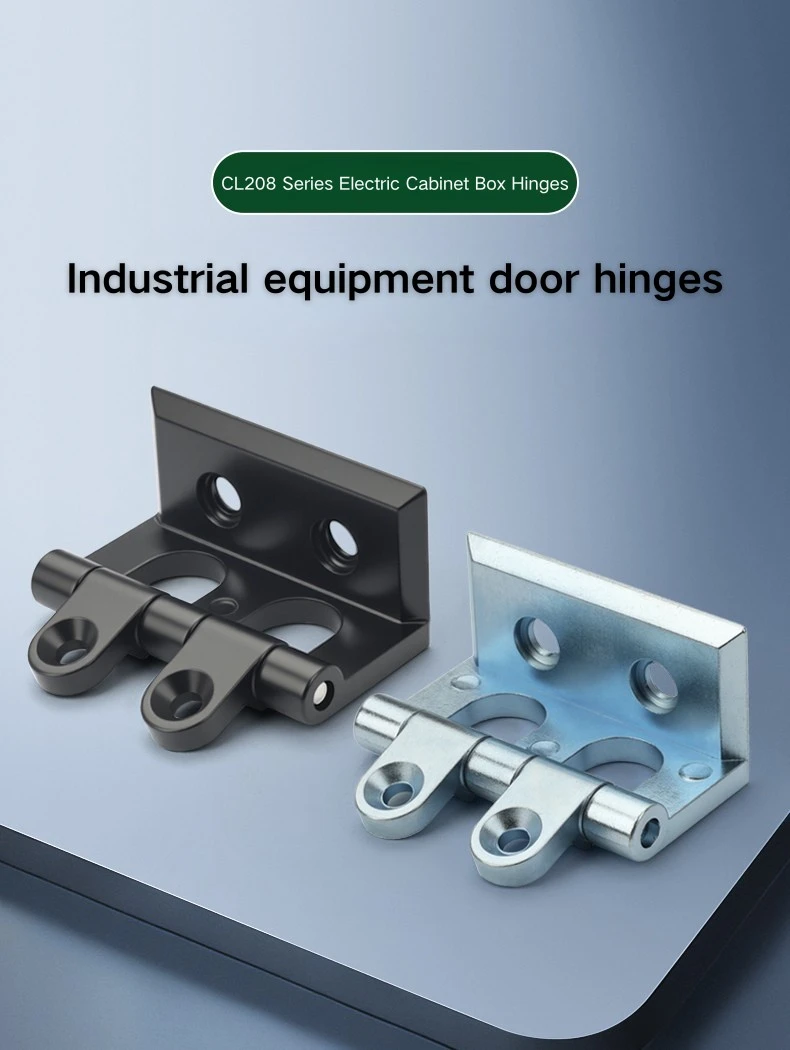

Bagi mereka yang mendapatkan perkakasan kabinet RMU daripada Yitai Lock dalam jumlah, Engsel Zink Alloy Kabinet RMU CL208 menggunakan reka bentuk dwi-tong dengan dua laras Φ8 mm dan pin Φ4 mm, memberikan engsel permukaan menanggung beban yang lebih luas daripada jenis tong tunggal dengan saiz yang sama. Jejak keseluruhan ialah 48 × 26 mm, dipasang dengan kimpalan, dan dua pilihan kemasan — krom hitam dan terang — meliputi rawatan permukaan kabinet yang paling biasa dalam pasaran RMU dan suis.

Struktur dan Dimensi

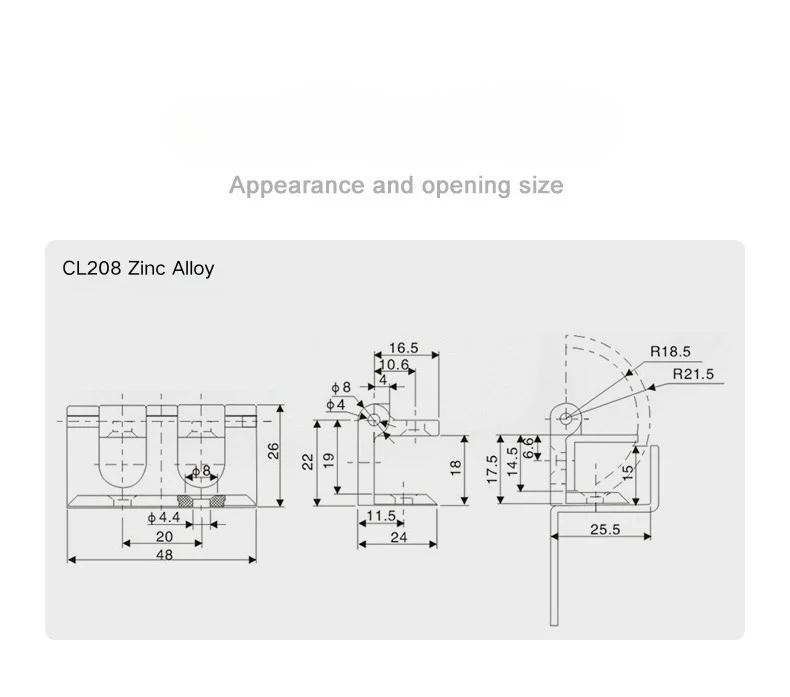

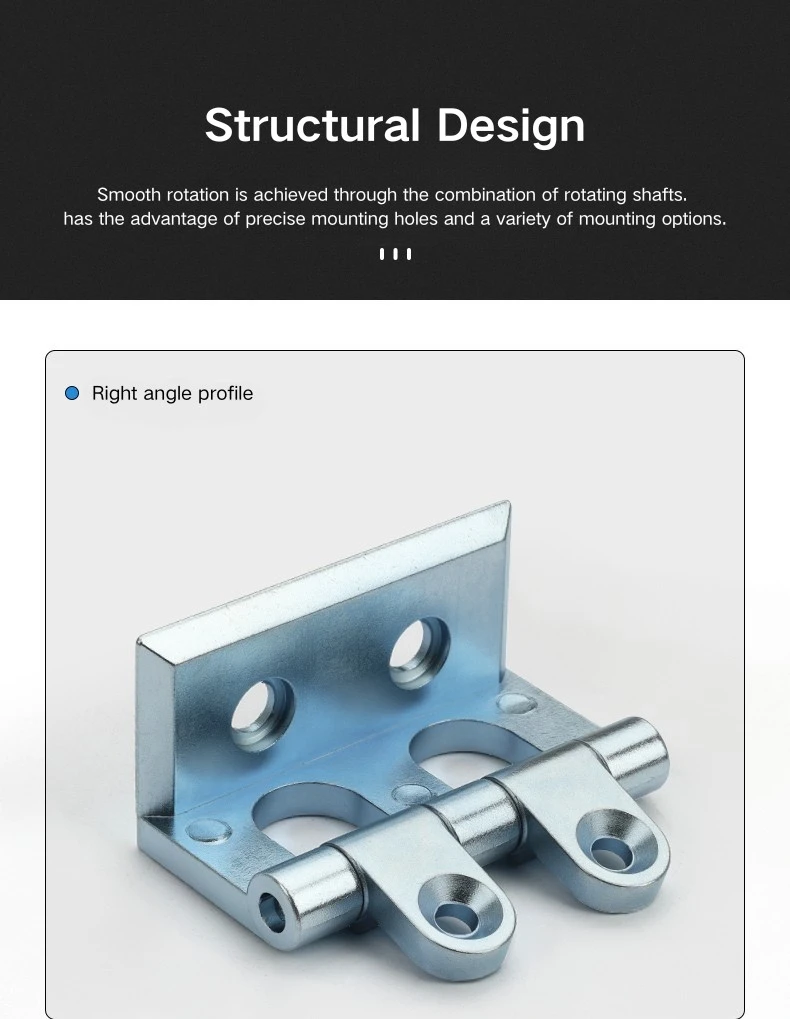

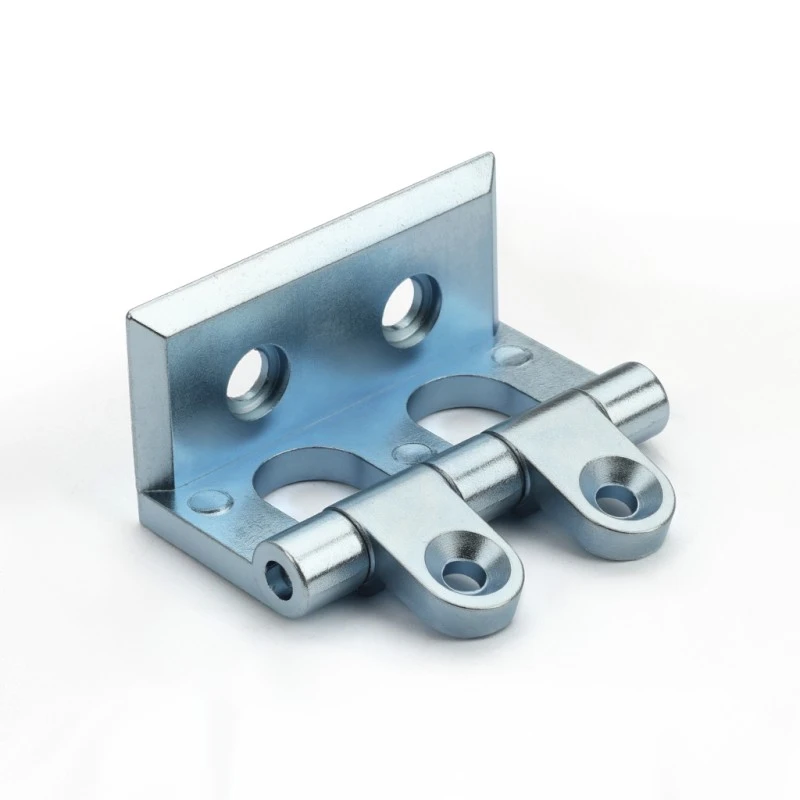

Engsel Aloi Zink Kabinet RMU berukuran 48 mm lebar dan 26 mm tinggi keseluruhannya, dengan jarak 20 mm antara dua sayap pelekap. Engsel Aloi Zink Kabinet RMU menggunakan dua laras Φ8 mm pada pin Φ4 mm yang dikongsi dan bukannya satu buku jari — permukaan galas yang lebih lebar menyebarkan beban pintu dengan lebih sekata dan tahan lebih baik berbanding penggunaan berulang. Pemasangan tong terletak 16.5 mm dari tepi daun dengan pusat pin pada 10.6 mm.

Pada profil sisi, Engsel Aloi Zink Kabinet RMU mempunyai kedalaman penglibatan panel pintu 24 mm dan jangkauan sisi bingkai 25.5 mm. Bahagian penglibatan bingkai adalah 22 mm tinggi dengan tapak 11.5 mm, dan kelegaan sisi menjalankan ketinggian keseluruhan 17.5 mm dengan langkah dalam 14.5 mm dan pengimbang pin 6.6 mm — dimensi yang sejajar dengan geometri saluran bingkai tipikal RMU dan binaan kabinet pengedaran.

Sudut Pembukaan dan Kawalan Pintu

Ciri menonjol Engsel Aloi Zink Kabinet RMU ialah sudut bukaan 270°. Kebanyakan engsel kabinet standard dibuka kepada 90°, 120° atau 180° — ayunan 270° bermakna pintu boleh dilipat ke belakang hampir rata pada sisi kabinet dan bukannya berhenti pada sudut kanan atau separuh jalan. Dalam RMU dan aplikasi unit utama cincin, ini membuat perbezaan nyata apabila juruteknik memerlukan akses tanpa halangan ke bahagian dalam untuk pemasangan, penyelenggaraan atau pengurusan kabel.

Jejari lengkok pada Engsel Aloi Zink Kabinet RMU berjalan dari R18.5 mm hingga R21.5 mm melalui julat ayunan, yang mentakrifkan sampul pelepasan yang dilalui pintu apabila dibuka. Ini patut diambil kira semasa susun atur kabinet — perlu ada ruang kelegaan yang mencukupi di samping kabinet untuk pintu melengkapkan hayunan penuh tanpa halangan.

Pilihan Selesai dan Aplikasi

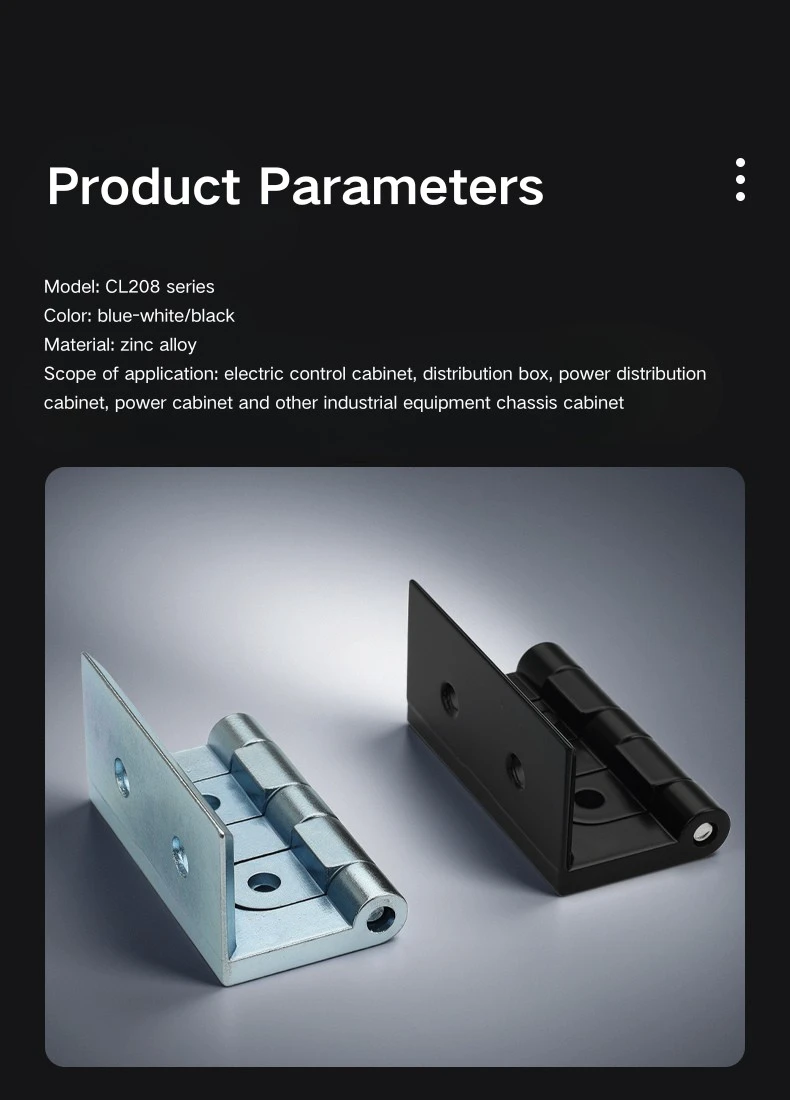

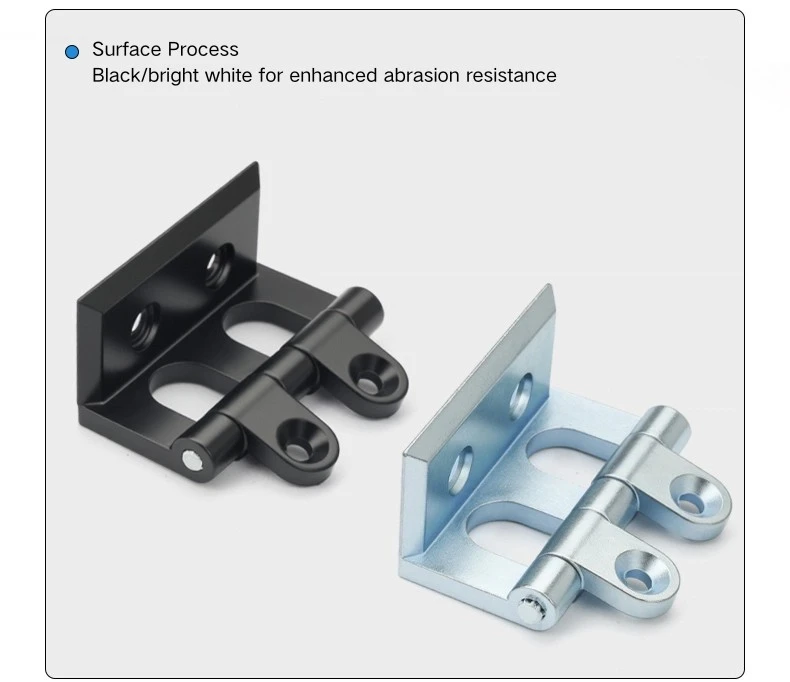

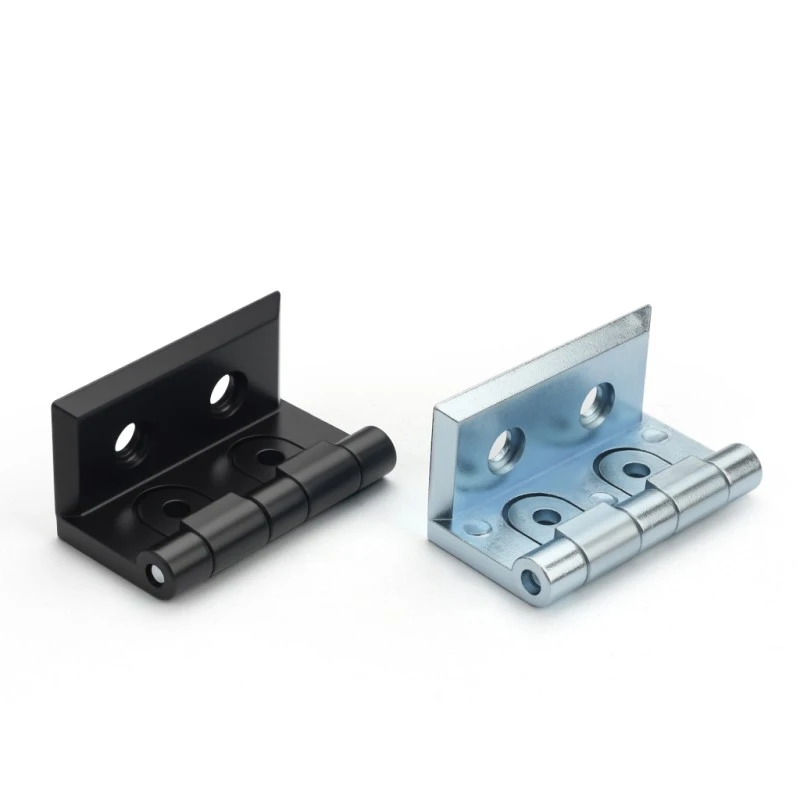

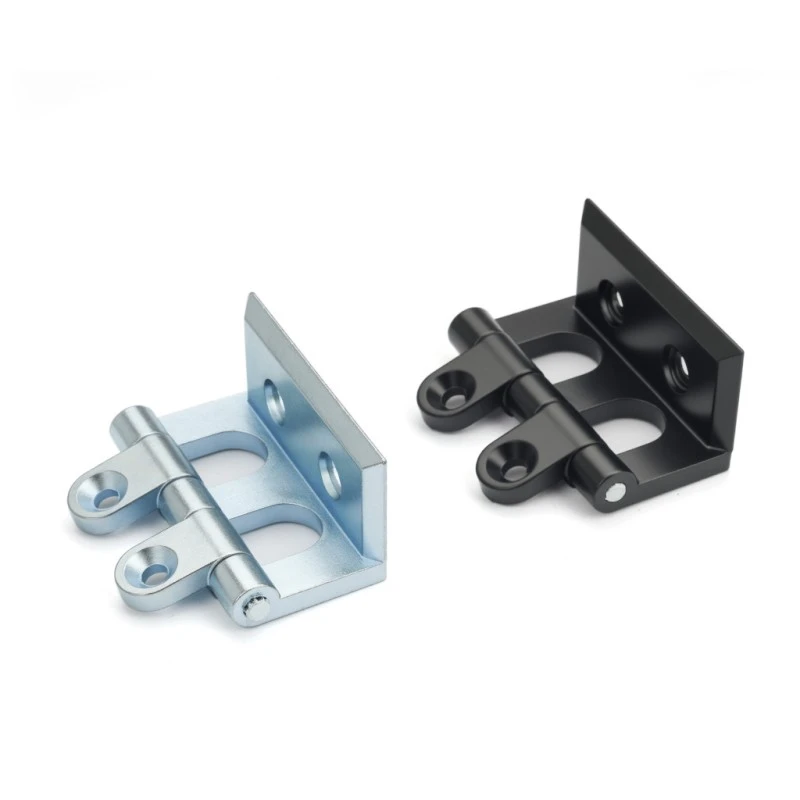

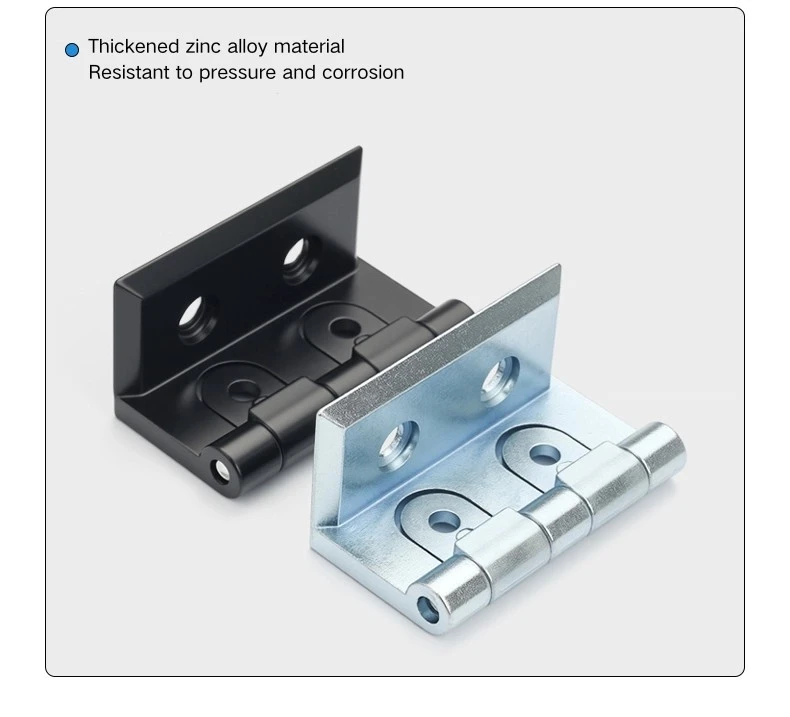

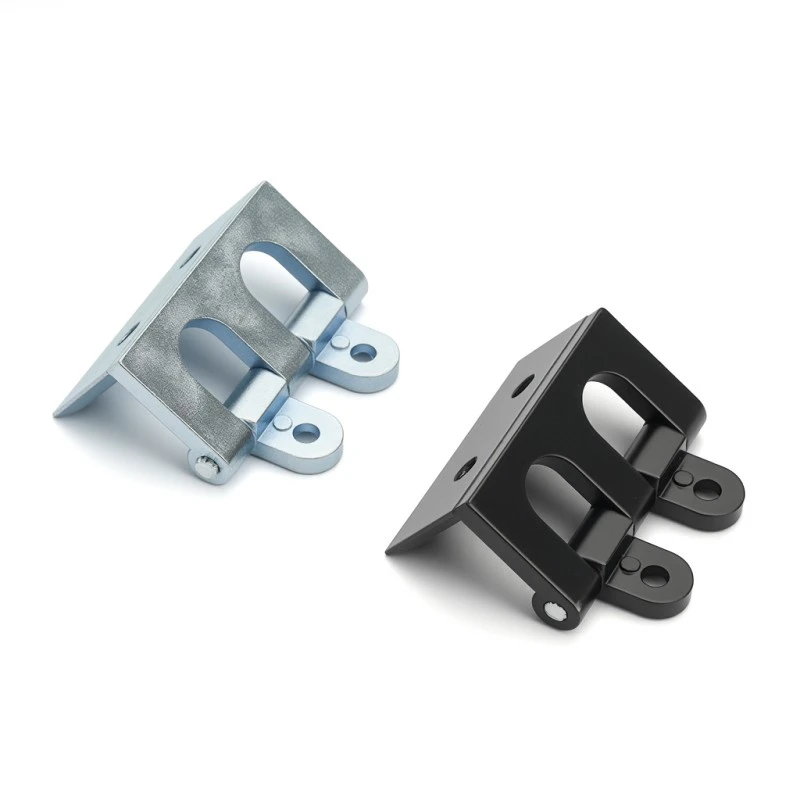

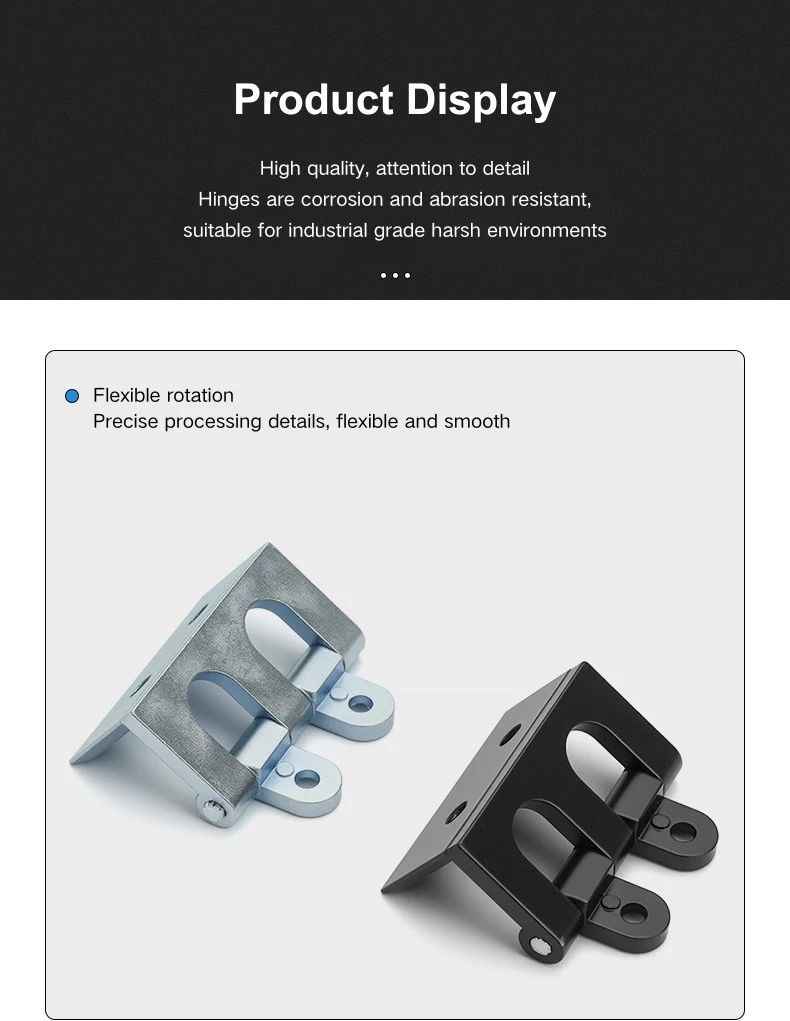

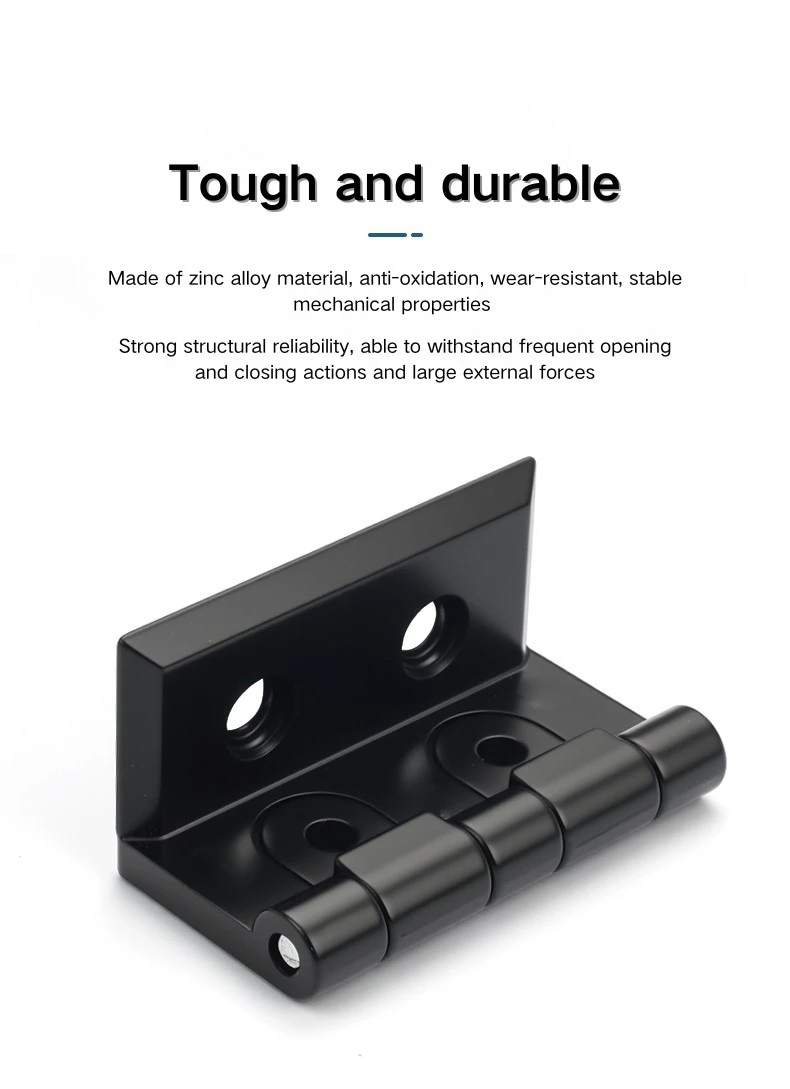

Engsel Aloi Zink Kabinet RMU datang dalam dua kemasan: krom hitam dan terang. Hitam sesuai dengan penutup kabinet bersalut serbuk gelap dan merupakan pilihan yang lebih biasa dalam binaan RMU di mana bahagian luar kabinet adalah kemasan industri standard. Krom terang memberikan penampilan yang digilap, reflektif dan berfungsi dengan baik pada panel kepungan berwarna lebih cerah atau hiasan di mana kemasan engsel adalah sebahagian daripada estetika kabinet keseluruhan.

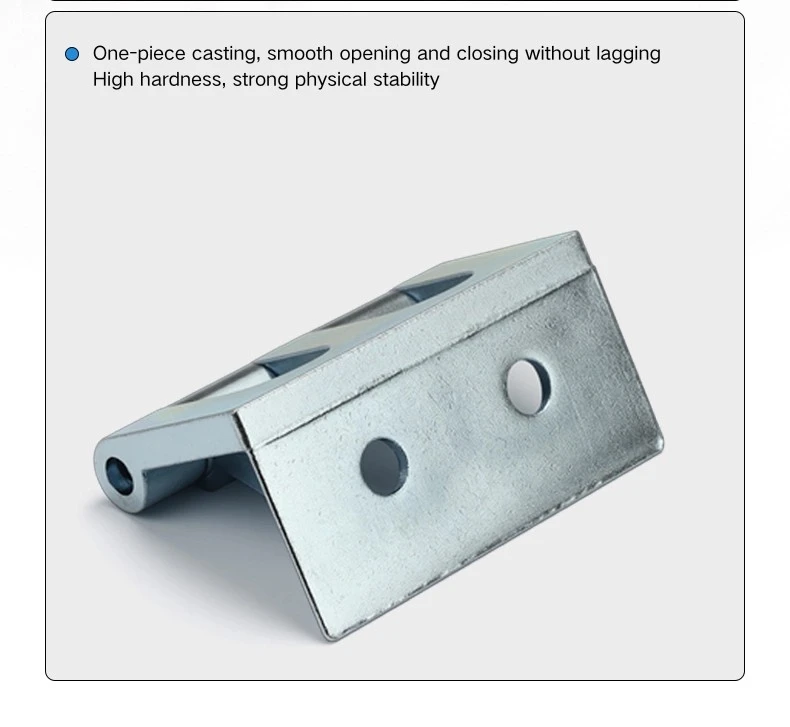

Kedua-dua kemasan Engsel Aloi Zink Kabinet RMU dikimpal terus pada bingkai kabinet semasa fabrikasi, jadi pemilihan kemasan adalah keputusan tetap pada peringkat binaan. Pembinaan aloi zink mengendalikan persekitaran perindustrian dalaman yang tipikal dengan baik, dan badan tuangan memberikan ketepatan dimensi yang konsisten merentas kelompok pengeluaran — berguna apabila engsel perlu berbaris tepat dengan saluran bingkai mengawan merentas berbilang unit kabinet.

Soalan Lazim

S1: Apakah sudut pembukaan engsel CL208?

CL208 dibuka kepada 270°, yang membolehkan pintu berayun melepasi rata dan dilipat ke belakang hampir sepenuhnya bersama bingkai kabinet. Inilah sebab utama ia dinyatakan untuk RMU dan kabinet unit utama gelang di mana akses dalaman penuh adalah keperluan biasa.

S2: Apakah dimensi keseluruhan CL208?

Engsel kabinet aloi zink CL208 adalah 48 mm lebar dan 26 mm tinggi, dengan jarak dalam 20 mm antara sayap pelekap. Jangkauan sisi bingkai ialah 25.5 mm dan kedalaman penglibatan panel pintu ialah 24 mm.

S3: Bagaimanakah CL208 dipasang?

CL208 ialah engsel yang dikimpal — ia dipasang pada bingkai kabinet dan panel pintu dengan mengimpal semasa fabrikasi. Tiada pilihan pemasangan skru untuk model ini.

S4: Apakah pilihan kemasan yang tersedia?

CL208 didatangkan dalam aloi zink hitam dan aloi zink krom terang. Hitam ialah pilihan standard untuk penutup gelap atau bersalut serbuk; krom terang sesuai dengan kemasan kabinet yang lebih ringan atau hiasan.

S5: Apakah jenis kabinet yang direka untuk CL208?

CL208 direka terutamanya untuk kabinet unit utama gelang dan juga digunakan pada kotak pengedaran elektrik, kabinet kawalan industri, dan penutup gear suis. Sudut bukaan 270° amat relevan untuk aplikasi RMU di mana kelegaan pintu penuh adalah keperluan berfungsi.

S6: Adakah terdapat kelegaan yang diperlukan untuk ayunan pintu 270°?

ya. Pintu bergerak melalui lengkok R18.5 hingga R21.5 mm semasa ia dibuka. Semasa susun atur kabinet, pastikan terdapat kelegaan yang mencukupi di sebelah kabinet untuk pintu melengkapkan hayunan penuh tanpa mengenai struktur atau peralatan bersebelahan.

S7: Adakah CL208 tersedia dalam keluli tahan karat?

CL208 kini tersedia dalam aloi zink sahaja, dalam kemasan krom hitam dan terang. Untuk pilihan engsel kabinet keluli tahan karat, model lain dalam julat Yitai Lock mungkin lebih sesuai bergantung pada aplikasi anda.
