Engsel Keluli Tahan Karat Tersembunyi Sepenuhnya

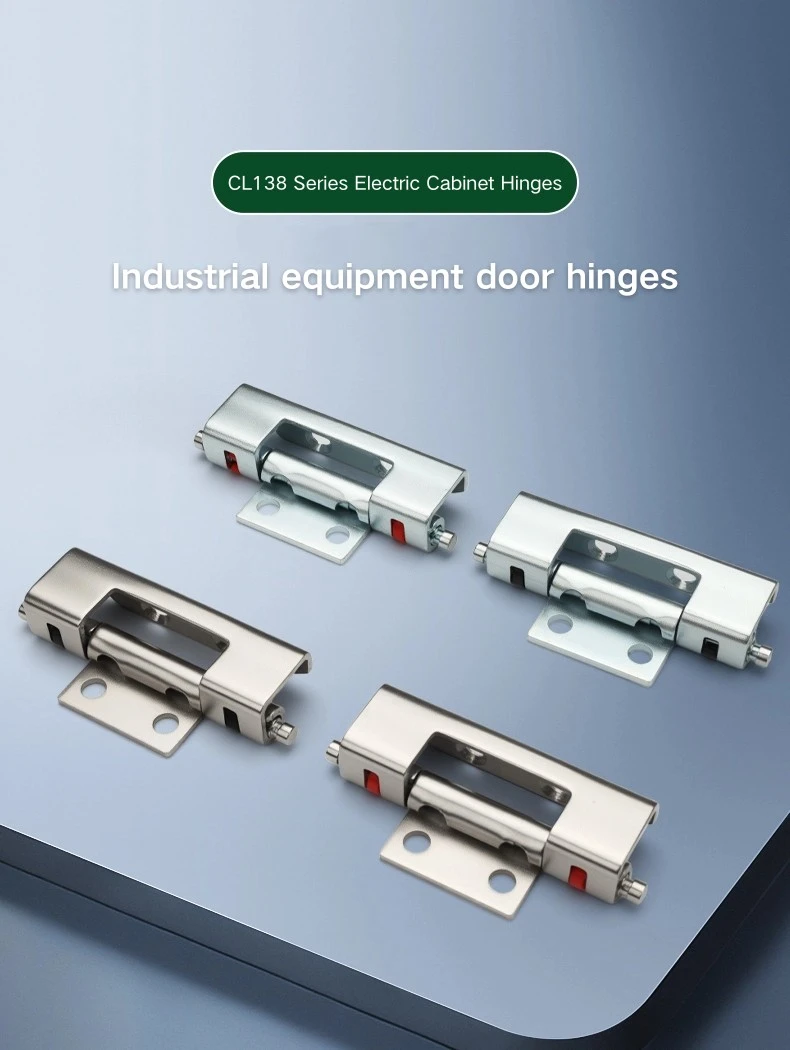

Bagi engsel kabinet tersembunyi sumber borong daripada Yitai Lock, Engsel Keluli Tahan Karat Tersembunyi Sepenuhnya CL138 merangkumi empat varian merentas dua bahan dan dua warna pengapit. Versi keluli tahan karat adalah pilihan semula jadi untuk penutup dalam persekitaran yang lembap atau menghakis, manakala pilihan keluli karbon berfungsi dengan baik untuk binaan kabinet pengedaran dalaman standard. Warna pengapit — hitam atau merah — ialah perbezaan visual dan bukannya warna yang berfungsi, jadi pemilihan bergantung kepada keutamaan atau padanan perkakasan kabinet sedia ada.

Struktur dan Dimensi

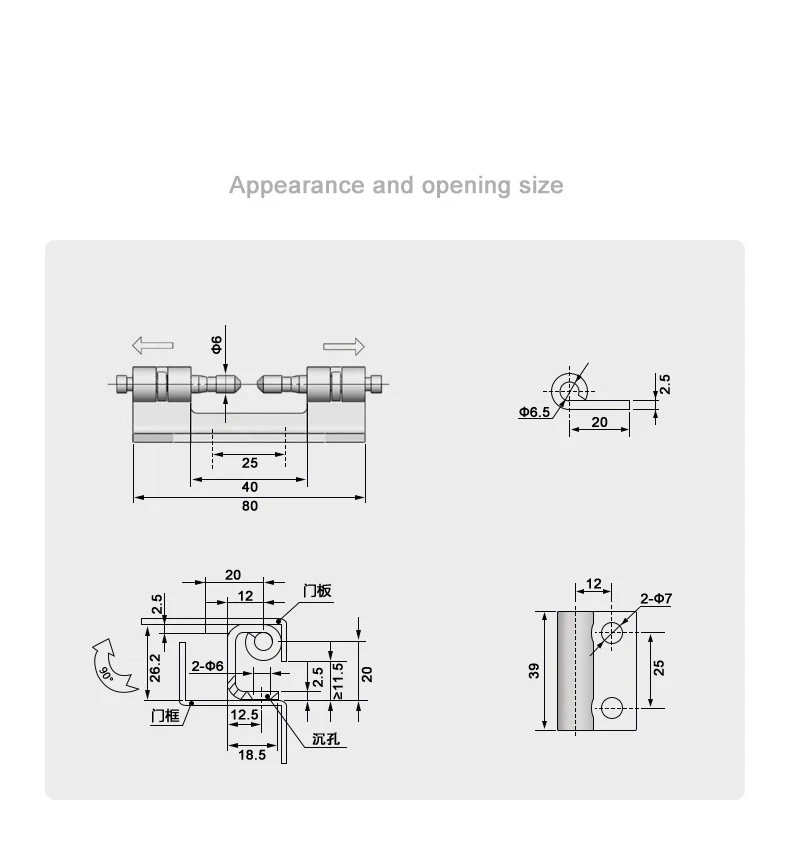

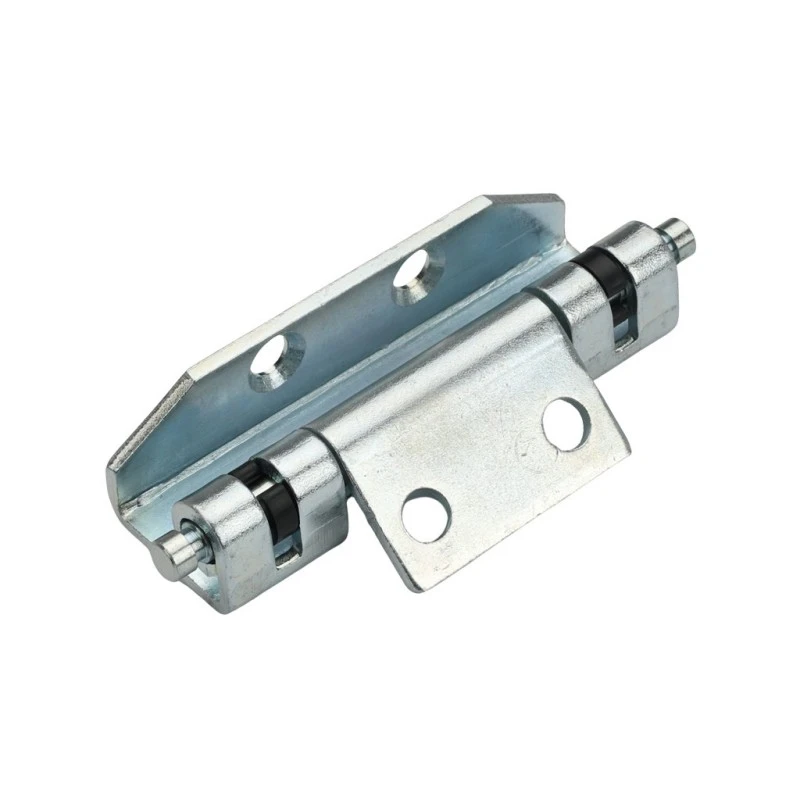

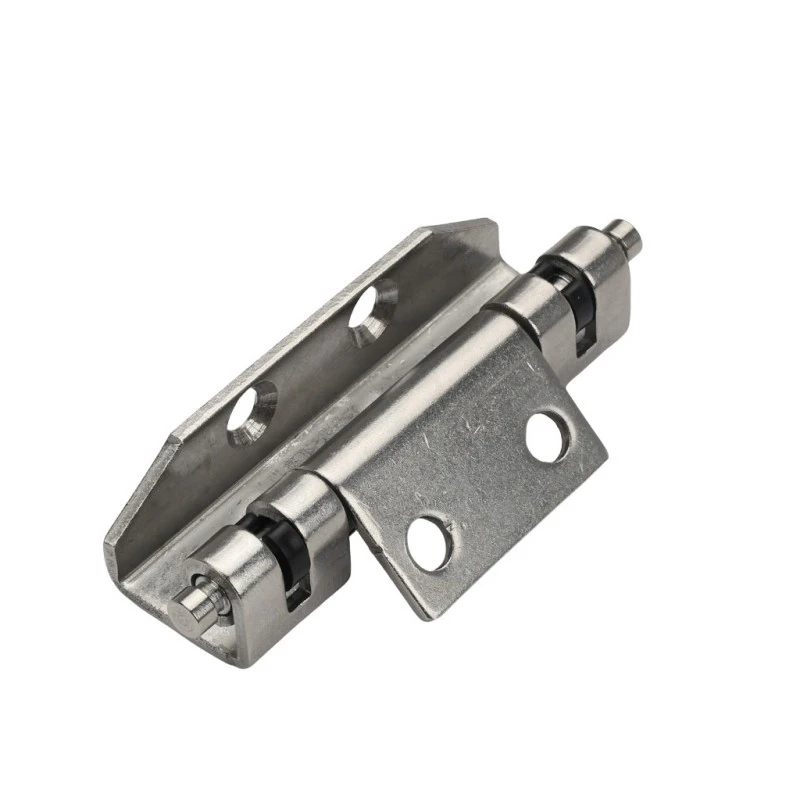

Engsel Keluli Tahan Karat Tersembunyi Sepenuhnya mempunyai panjang keseluruhan 80 mm, dengan badan engsel berjalan 40 mm dan rentang dalam 25 mm antara dua hujung tong. Diameter tong ialah Φ6 mm, dan dua bahagian tong masing-masing memanjang ke luar dari badan tengah, memberikan engsel ciri profil dumbbellnya. Pemasangan penjepit terletak di hujung tong dan itulah yang memastikan engsel tetap terhubung dengan saluran bingkai pintu.

Plat pelekap Engsel Keluli Tahan Karat Tersembunyi Sepenuhnya berukuran 39 mm tinggi dan 25 mm lebar, dengan dua lubang pelekap Φ7 mm berjarak 12 mm dari tepi. Bahagian bingkai menunjukkan jumlah kedalaman 18.5 mm dengan tapak 12.5 mm, dua lubang tong Φ6 mm, dan ceruk countersunk ≥11.5 mm. Pin pengapit Φ6.5 mm terletak 2.5 mm bangga dengan muka daun dengan panjang penglibatan 20 mm.

Pemasangan dan Pemasangan

Engsel Keluli Tahan Karat Tersembunyi Sepenuhnya dipasang dengan mengimpal — plat pelekap dikimpal pada panel pintu dan badan engsel menyambung saluran bingkai semasa pemasangan. Pembukaan 90° bermakna pintu berayun ke sudut tepat dari muka kabinet, yang meliputi keperluan akses standard untuk kebanyakan konfigurasi kabinet pengedaran dan kawalan.

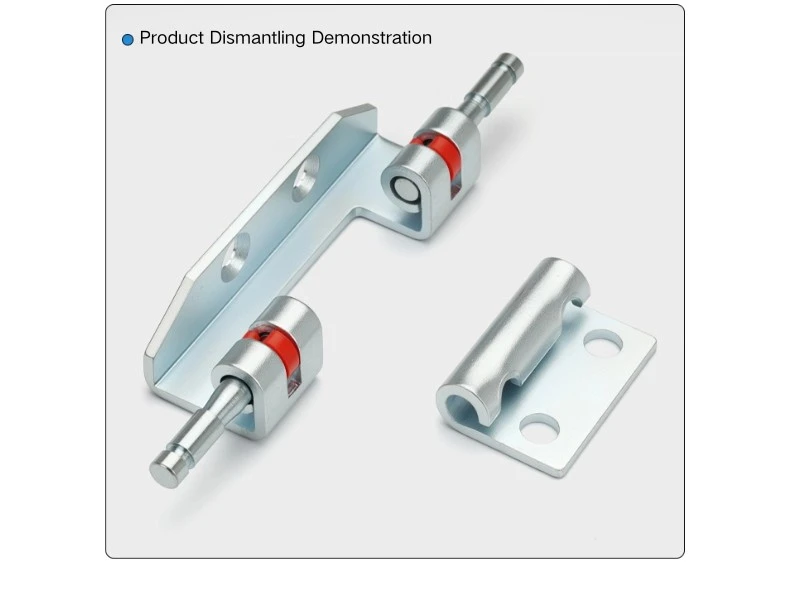

Setelah dikimpal masuk, Engsel Keluli Tahan Karat Tersembunyi Sepenuhnya terletak di dalam profil bingkai supaya pemasangan tong dan pengapit tersembunyi dari luar. Mekanisme pengapit pada setiap hujung tong mengunci engsel ke dalam saluran bingkai dan boleh dilepaskan untuk pengalihan pintu apabila diperlukan. Penglibatan tersembunyi ini juga yang menjadikan engsel serasi dengan sistem rangka kabinet Rittal, di mana geometri saluran sesuai dengan jenis pemasangan engsel ceruk ini.

Pilihan Bahan dan Pengapit

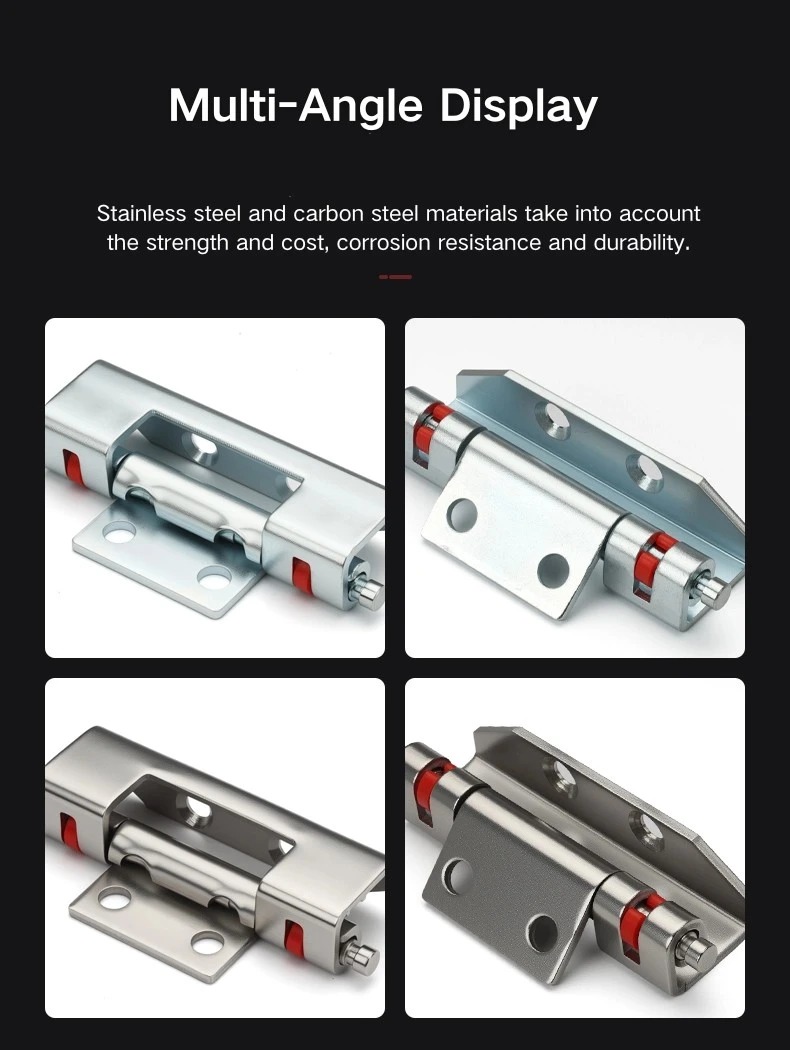

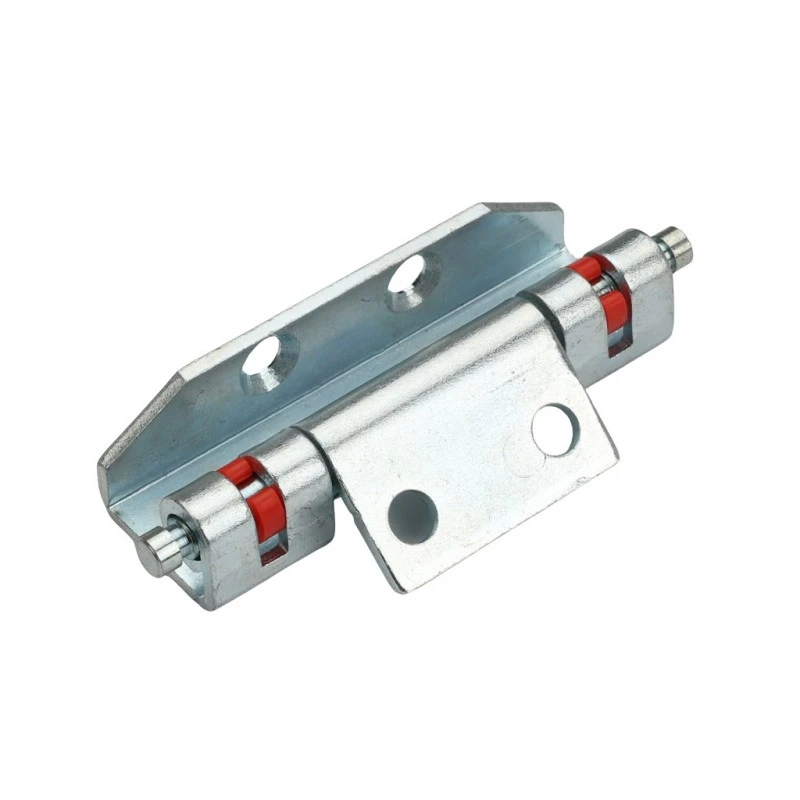

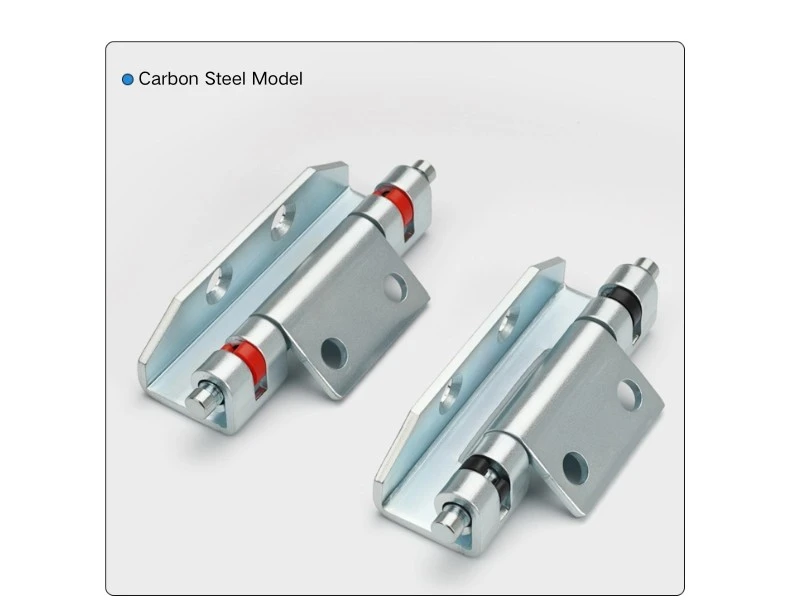

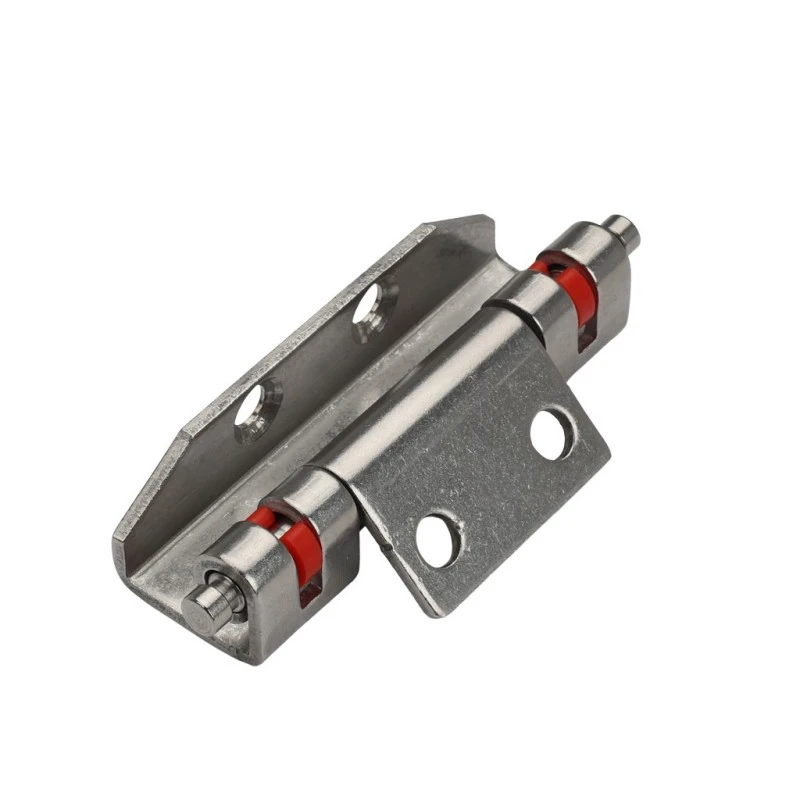

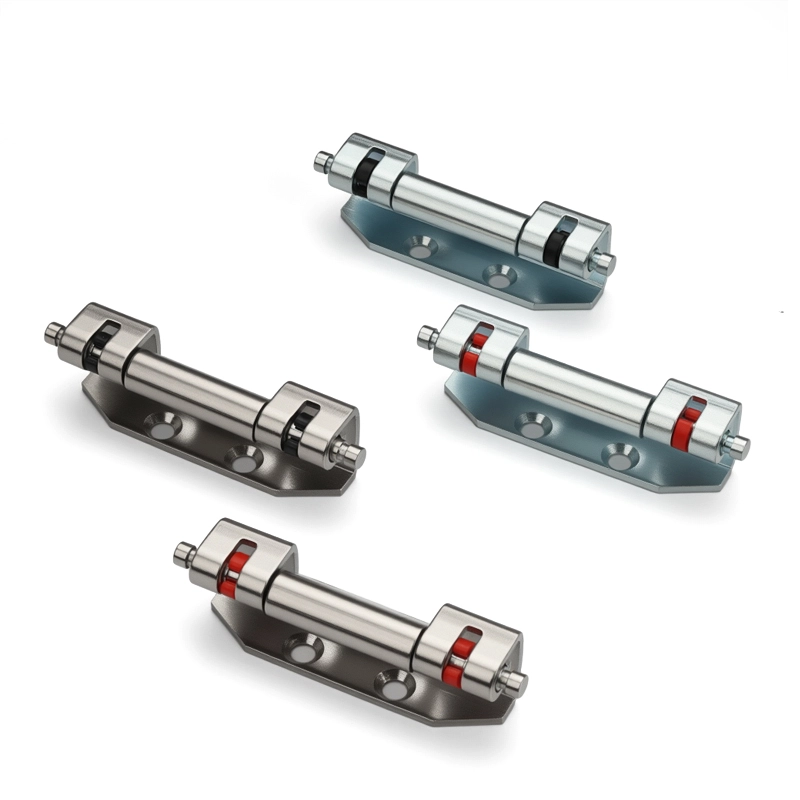

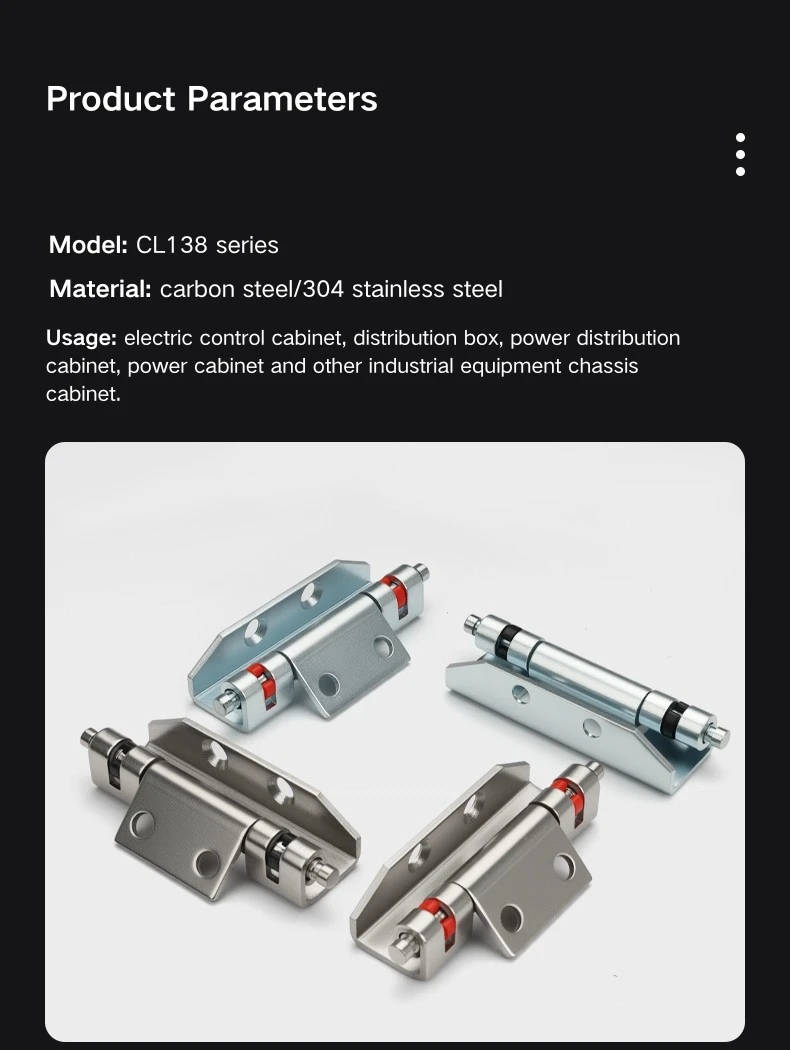

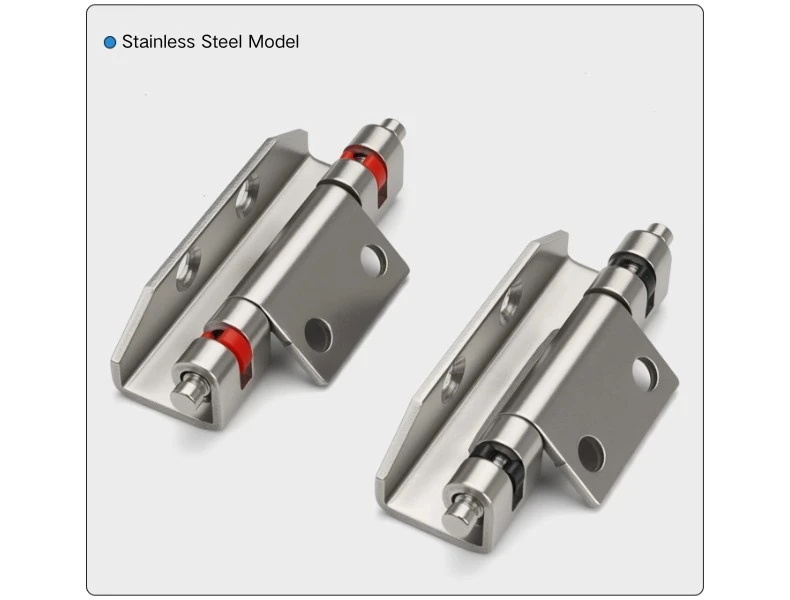

Engsel Keluli Tahan Karat Tersembunyi Sepenuhnya tersedia dalam keluli karbon dan keluli tahan karat, dengan warna pengapit hitam atau merah pada kedua-dua bahan — empat varian kesemuanya. Versi keluli tahan karat adalah lebih sesuai untuk penutup dalam ruang lembap, pemasangan luar atau persekitaran di mana rintangan kakisan penting dari semasa ke semasa. Keluli karbon sesuai dengan aplikasi kabinet dalaman yang kering di mana keperluan kemasan adalah lebih standard.

Warna pengapit pada Engsel Keluli Tahan Karat Tersembunyi Sepenuhnya — hitam atau merah — ialah perbezaan kosmetik tanpa perbezaan dalam bahan atau kapasiti beban antara keduanya. Pengapit merah kadangkala digunakan sebagai penunjuk visual pada garisan kabinet tertentu atau untuk membezakan kedudukan engsel pada kepungan berbilang pintu; pengapit hitam adalah lalai yang lebih biasa. Sama ada cara, prestasi adalah sama.

Senario Aplikasi

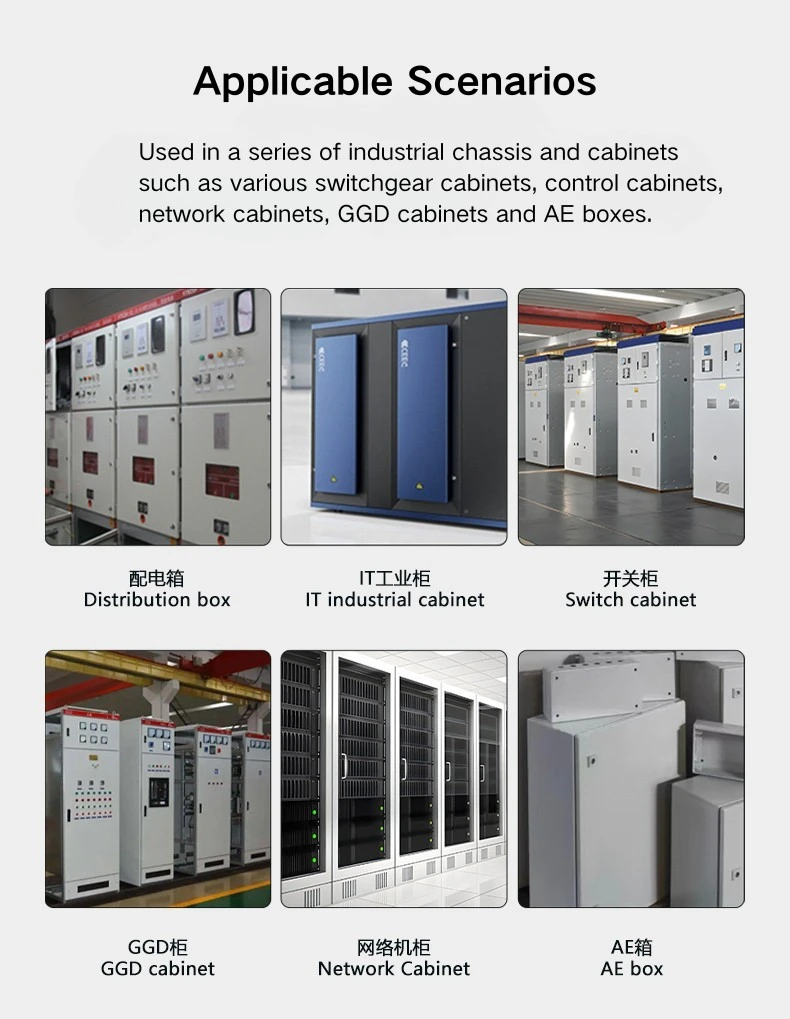

Engsel Keluli Tahan Karat Tersembunyi Sepenuhnya digunakan pada kabinet pengedaran, penutup peralatan kawalan, dan panel suis yang memerlukan bahagian luar pintu yang bebas daripada perkakasan. Profil yang disembunyikan sepenuhnya memastikan engsel tidak kelihatan apabila pintu ditutup, yang sesuai dengan kabinet yang dipasang di lokasi yang boleh dilihat — bilik pelayan, bilik kawalan atau ruang utiliti awam — di mana perkakasan engsel terdedah akan kelihatan tidak pada tempatnya.

Keserasian dengan bingkai kabinet Rittal menjadikan Engsel Keluli Tahan Karat Tersembunyi Sepenuhnya pilihan drop-in yang mudah untuk pengilang atau penyepadu yang sudah bekerja dengan sistem bingkai tersebut. Varian keluli tahan karat mengendalikan keperluan kakisan penutup luar atau kelembapan tinggi, dan pilihan keluli karbon meliputi sebahagian besar binaan kabinet pengedaran dalaman standard di mana kos dan keadaan persekitaran adalah sederhana.

Soalan Lazim

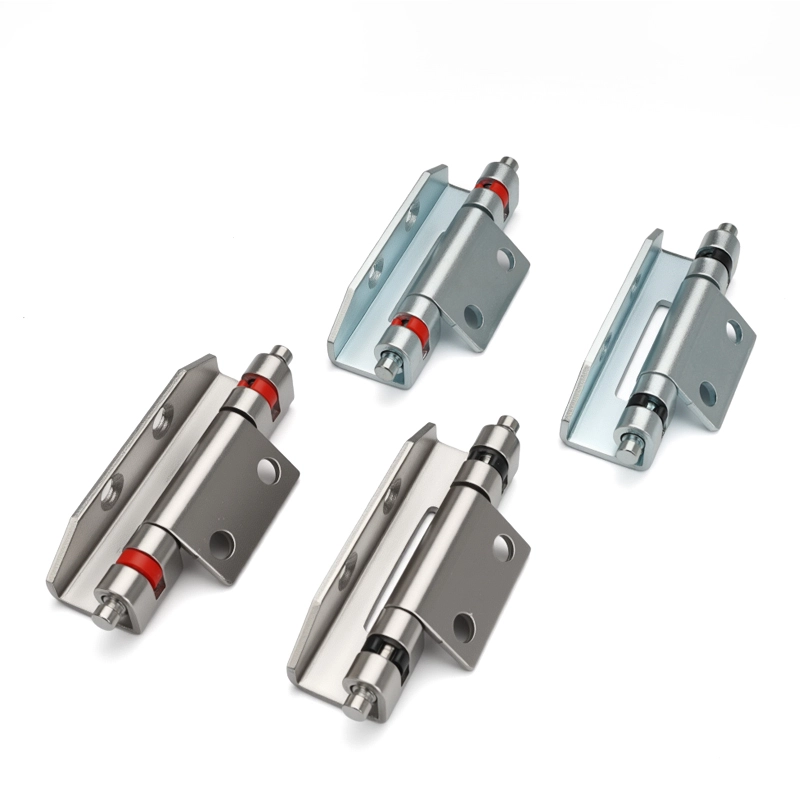

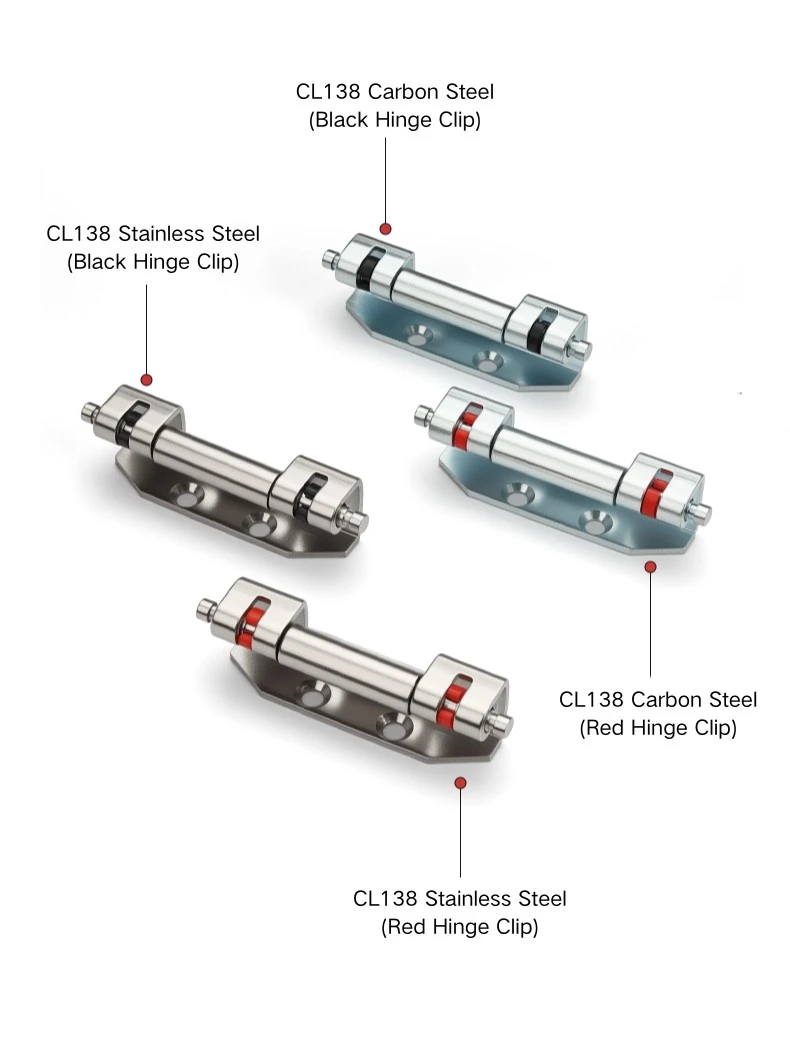

S1: Apakah varian yang tersedia untuk CL138?

CL138 didatangkan dalam empat varian: keluli karbon dengan pengapit hitam, keluli karbon dengan pengapit merah, keluli tahan karat dengan pengapit hitam dan keluli tahan karat dengan pengapit merah. Warna pengapit adalah kosmetik sahaja — tiada perbezaan fungsi antara hitam dan merah.

S2: Apakah sudut bukaan CL138?

Engsel tersembunyi CL138 dibuka kepada 90°, yang meliputi keperluan akses standard untuk kabinet pengedaran dan pintu kepungan kawalan.

S3: Bagaimanakah CL138 dipasang?

CL138 dikimpal — plat pelekap dikimpal pada panel pintu semasa fabrikasi kabinet, dan badan engsel menyambung saluran bingkai. Tiada pilihan pemasangan skru untuk model ini.

S4: Adakah CL138 serasi dengan kabinet Rittal?

Ya, engsel tersembunyi CL138 serasi dengan bingkai kabinet Rittal. Geometri penglibatan saluran engsel sesuai dengan profil bingkai Rittal.

S5: Apakah yang ditunjukkan oleh warna pengapit?

Pengapit hitam dan merah adalah varian warna sahaja — bahan dan kapasiti beban adalah sama untuk kedua-duanya. Merah kadangkala digunakan sebagai penunjuk visual untuk membezakan kedudukan engsel atau garis kabinet; hitam ialah pilihan lalai yang lebih biasa.

S6: Apakah bahan yang perlu saya pilih untuk penutup luar?

Versi keluli tahan karat CL138 ialah pilihan yang tepat untuk penutup luar, persekitaran lembap atau pemasangan di mana rintangan kakisan adalah keperluan jangka panjang. Keluli karbon sesuai dengan aplikasi kabinet pengedaran dalaman standard.
