Engsel Boleh Alih Panel Agihan

Bagi mereka yang menyumber perkakasan kabinet kawalan daripada Yitai Lock dalam kuantiti, siri Engsel Alih Alih Panel Pengedaran CL250 berbaloi untuk dibandingkan merentas model sebelum membuat pesanan, memandangkan reka bentuk struktur adalah konsisten tetapi dimensi berbeza antara model. Reka bentuk boleh tanggal bermakna pintu boleh ditanggalkan tanpa alat setelah dipasang, yang merupakan ciri praktikal untuk barisan pemasangan dan penyelenggaraan medan. Kedua-dua kaedah pemasangan — skru dan kimpalan — disokong, jadi engsel sesuai dengan kebanyakan aliran kerja fabrikasi tanpa pengubahsuaian.

Pilihan dan Dimensi Model

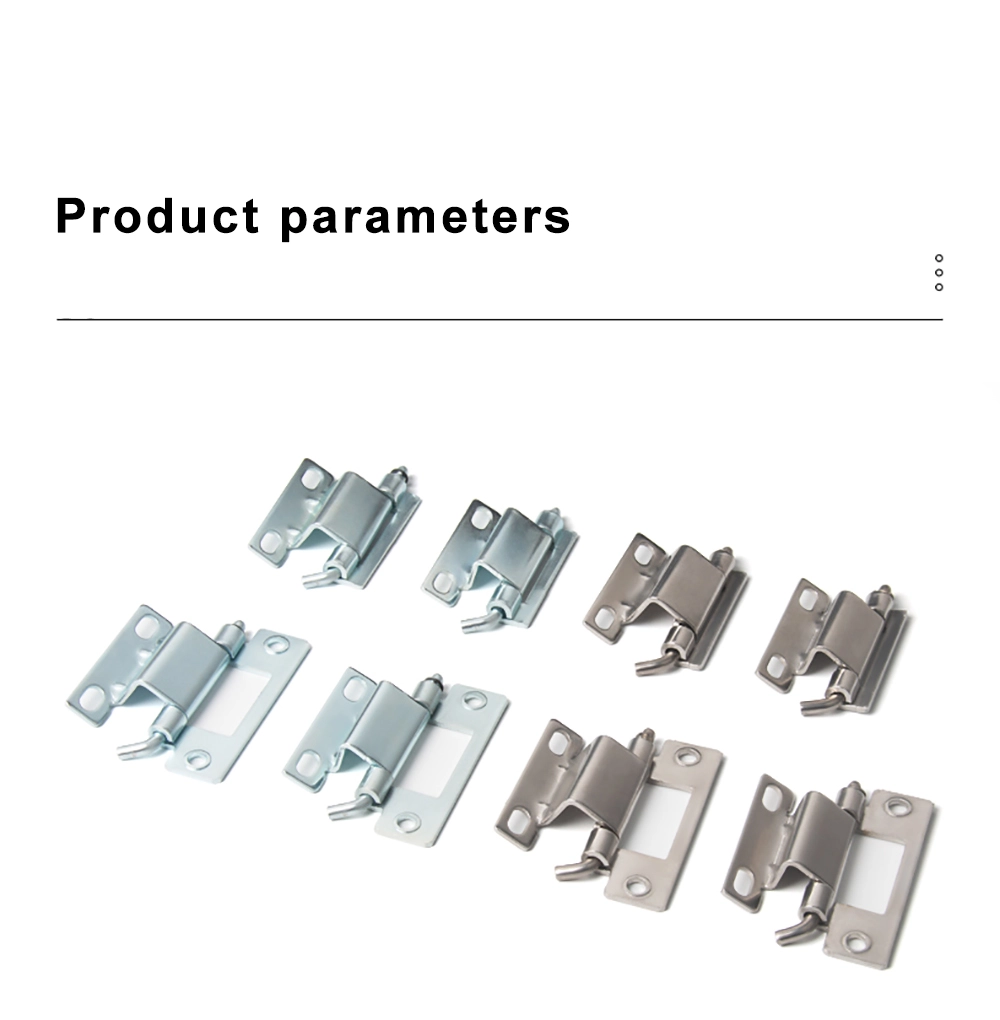

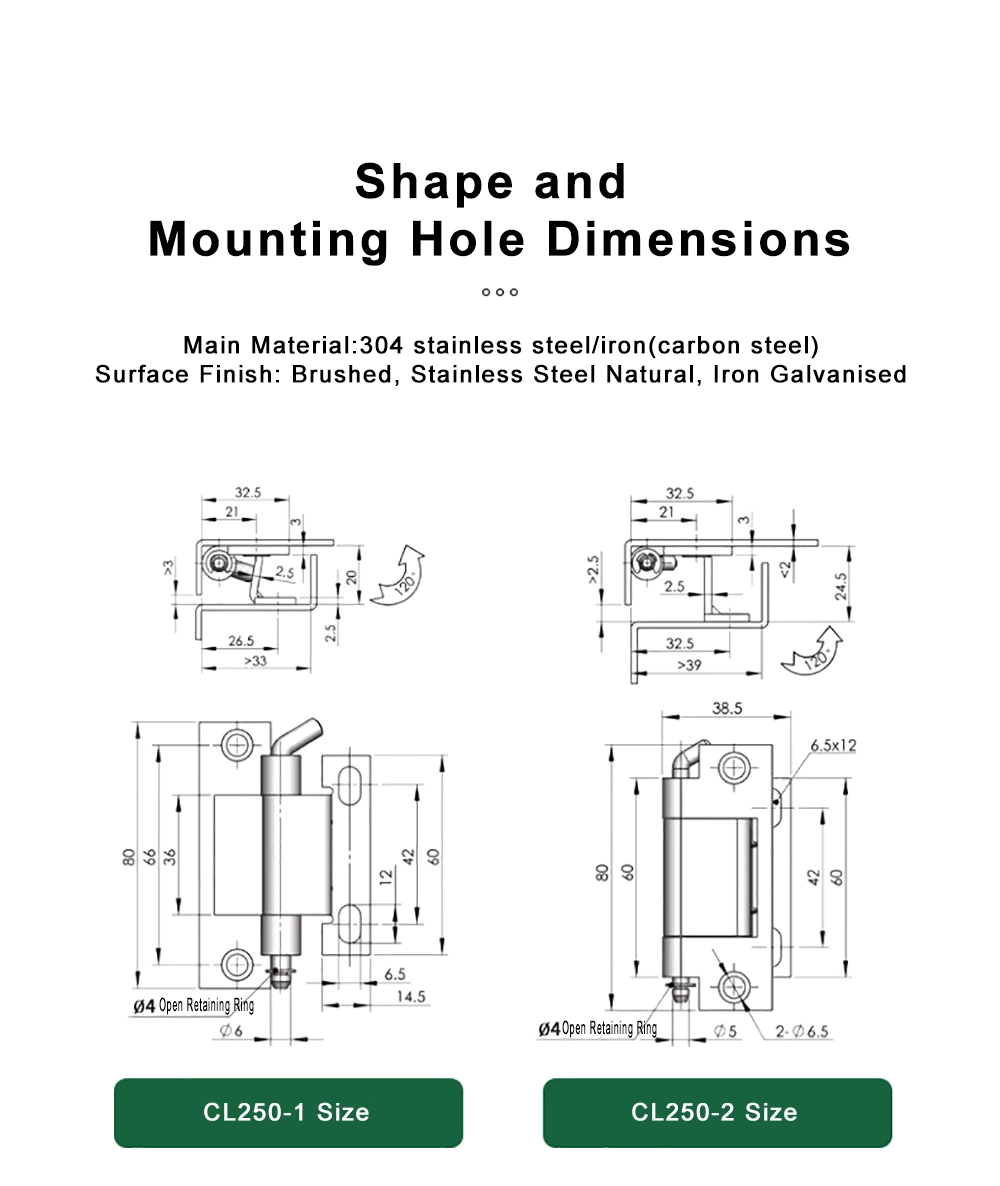

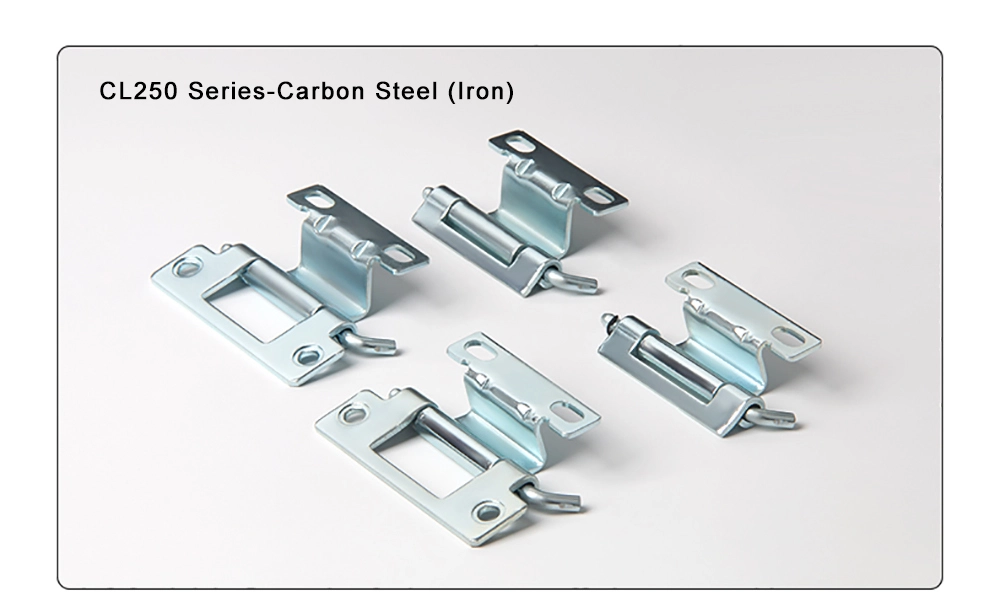

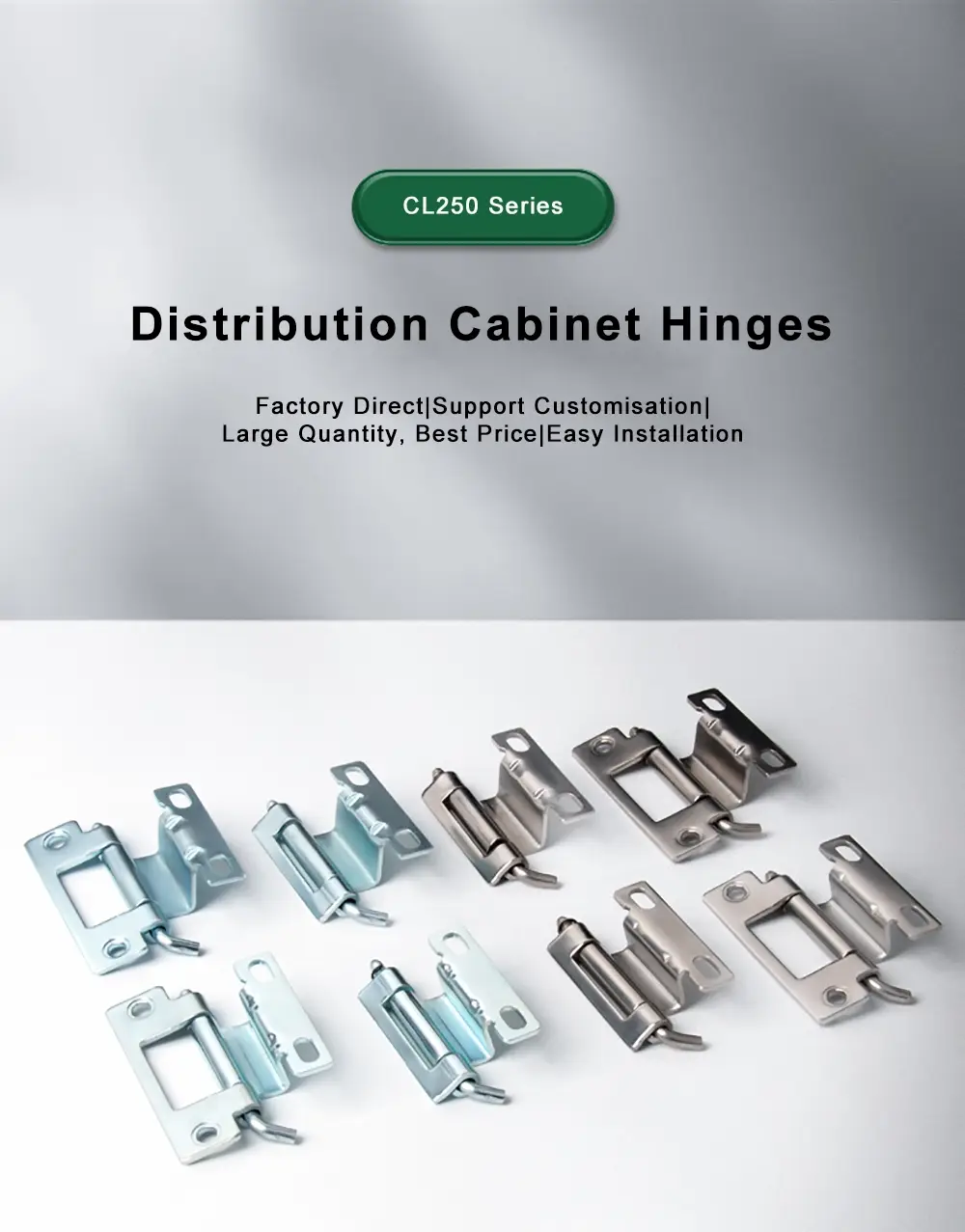

Siri CL250 Engsel Boleh Alih Panel Pengedaran merangkumi empat model dengan struktur asas yang sama tetapi saiz yang berbeza. CL250-1 mempunyai ketinggian keseluruhan 80 mm dengan badan engsel 66 mm, jumlah kedalaman 33 mm, dan diameter tong Φ6 mm. CL250-2 berkongsi ketinggian keseluruhan 80 mm dan menggunakan panjang badan 60 mm, kedalaman 39 mm atau lebih, dan tong Φ5 mm dengan dua lubang pelekap Φ6.5 mm dengan jarak 6.5 × 12 mm.

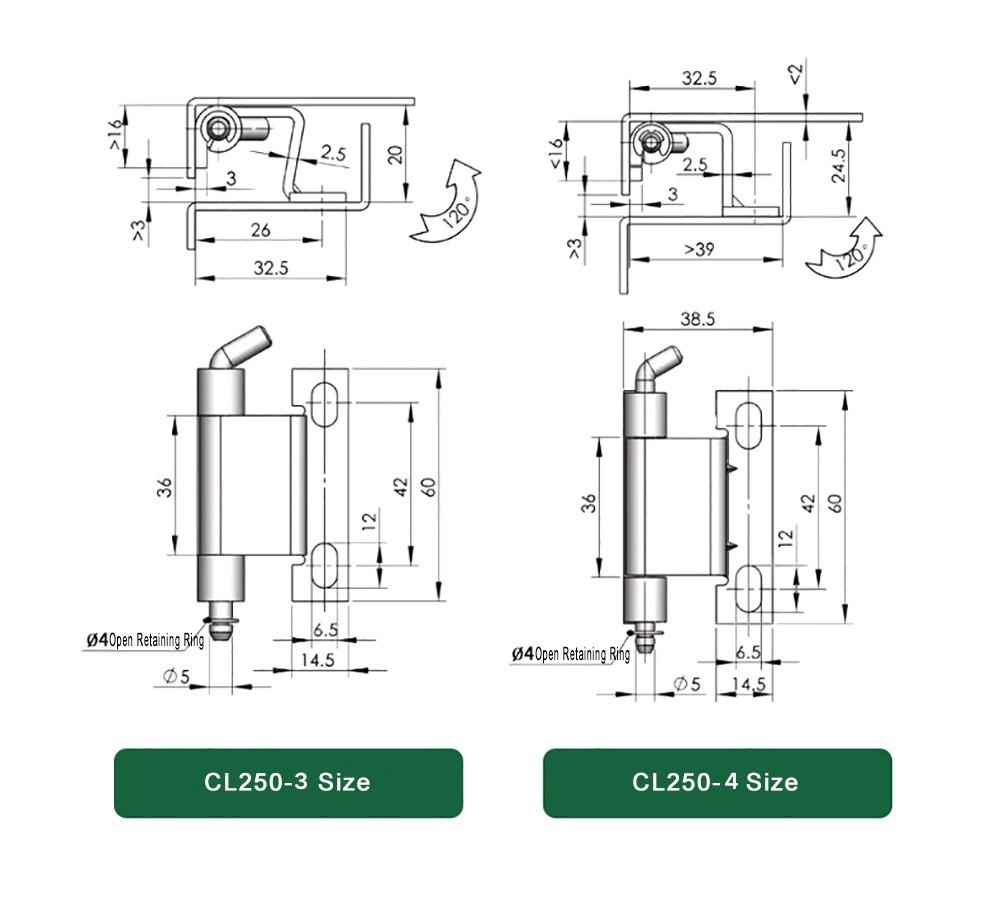

CL250-3 dan CL250-4 adalah pilihan yang lebih padat dalam julat Engsel Boleh Alih Panel Pengedaran. Kedua-duanya mempunyai ketinggian badan engsel 36 mm dan ketinggian keseluruhan 60 mm, dengan lebar tapak 14.5 mm dan laras Φ5 mm. CL250-3 mempunyai kedalaman 32.5 mm manakala CL250-4 mencapai 38.5 mm. Keempat-empat model menggunakan gelang penahan terbuka Φ4 untuk mengikat pin pada tempatnya.

Jenis Rod dan Sudut Bukaan

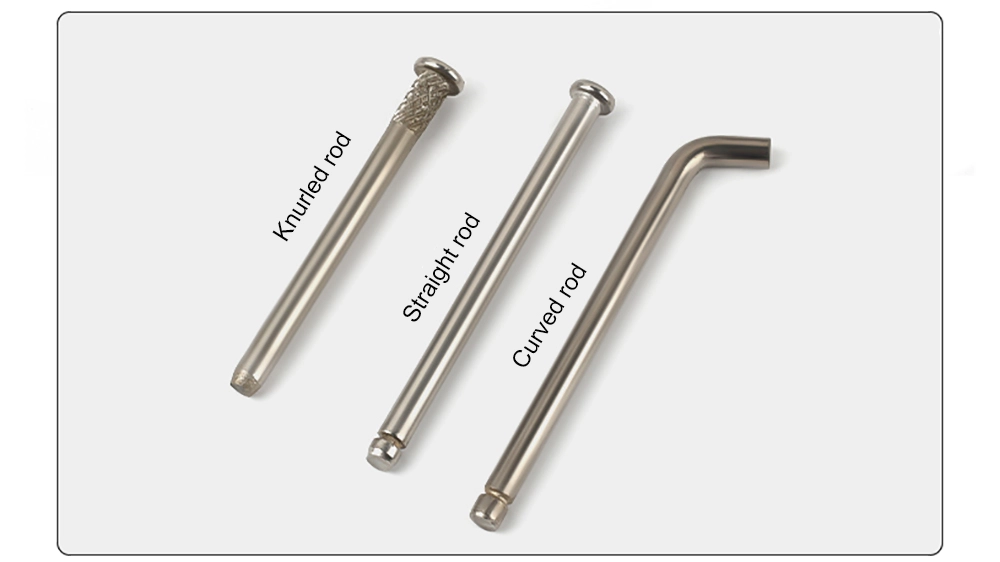

Salah satu perincian yang lebih praktikal mengenai Engsel Boleh Alih Panel Pengedaran ialah pilihan tiga jenis rod: knurled, lurus dan melengkung. Rod knurled menambah tekstur cengkaman pada pin, yang membantu menahan longgar di bawah getaran. Batang lurus adalah pilihan standard dan sesuai dengan kebanyakan aplikasi kepungan umum. Batang melengkung dibentuk untuk memudahkan penyingkiran pin dengan tangan, yang boleh berguna di mana engsel diakses dengan kerap atau dalam ruang yang sempit.

Semua jenis rod pada Engsel Boleh Alih Panel Agihan berfungsi dengan gelang penahan terbuka Φ4 yang sama yang mengunci pin sebaik sahaja didudukkan. Sudut pembukaan merentasi keseluruhan siri CL250 adalah kira-kira 120°, yang memberikan kelegaan yang mencukupi untuk kebanyakan keperluan akses pintu kabinet tanpa memerlukan ayunan penuh 180°.

Pemasangan dan Pemasangan

Engsel Boleh Alih Panel Agihan menyokong dua kaedah pemasangan — pemasangan skru dan kimpalan — yang bermaksud ia boleh digunakan dalam kedua-dua kepungan kepingan logam fabrikasi dan pemasangan kabinet bolt-bersama. Untuk pemasangan skru, CL250-1 menggunakan slot tunggal Φ6.5 mm, manakala model CL250-2 dan CL250-3/4 menggunakan slot bujur atau dua lubang yang membenarkan beberapa pelarasan kedudukan semasa pemasangan.

Setelah dipasang, Engsel Boleh Alih Panel Pengedaran membenarkan daun pintu ditanggalkan dengan menarik pin — tiada alat diperlukan. Ini menjadikannya sangat sesuai untuk penutup yang memerlukan pengalihan pintu berkala untuk akses pendawaian atau penyelenggaraan dalaman. Cincin penahan memastikan pin tidak longgar semasa penggunaan biasa, jadi tiada risiko pintu tercabut secara tiba-tiba pada pertengahan operasi.

Senario Aplikasi

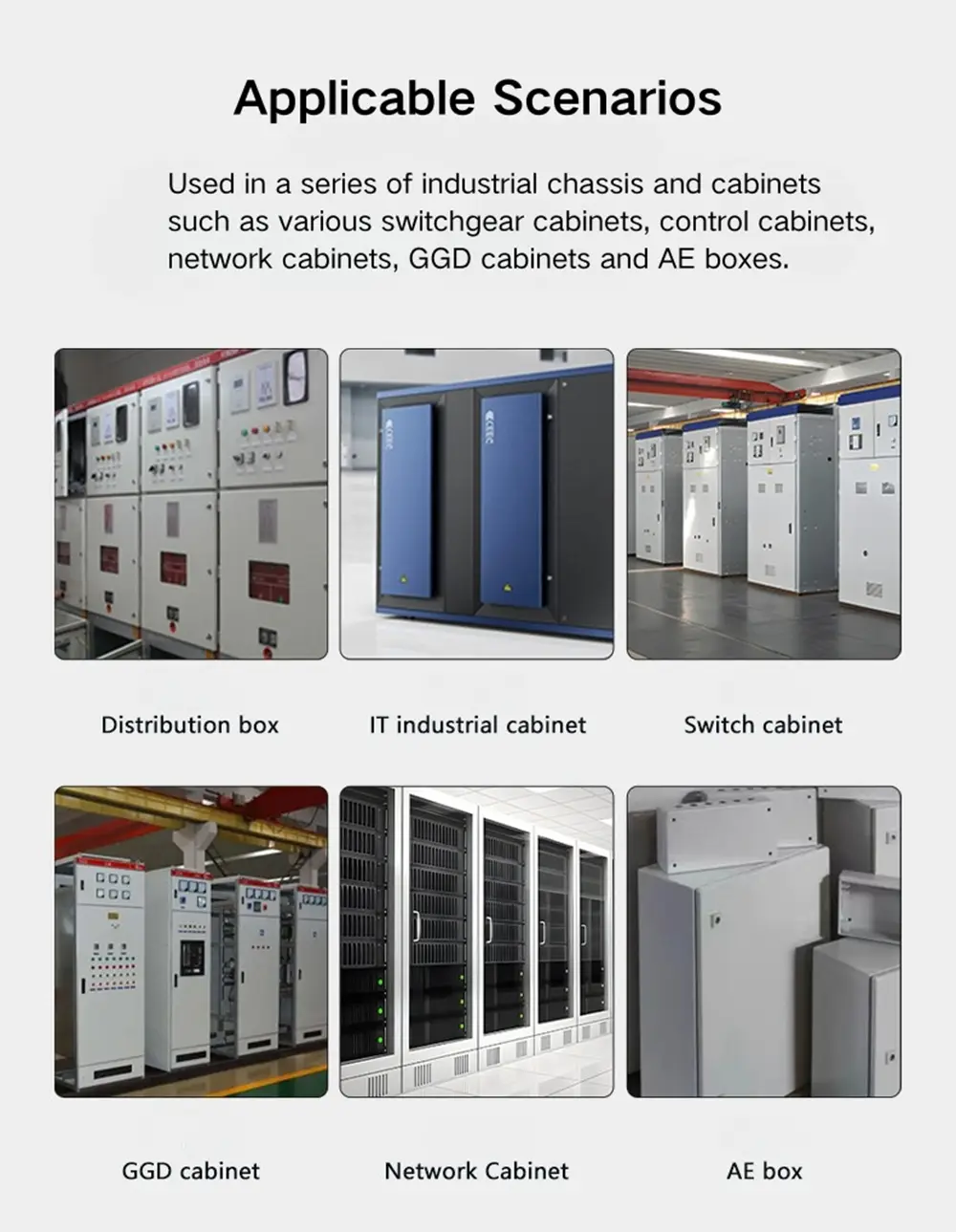

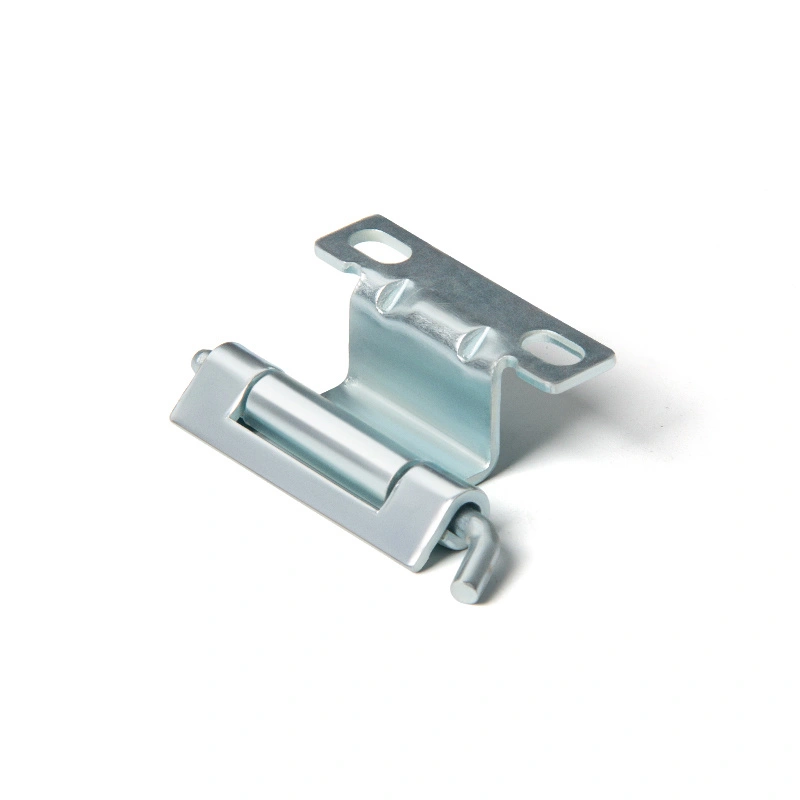

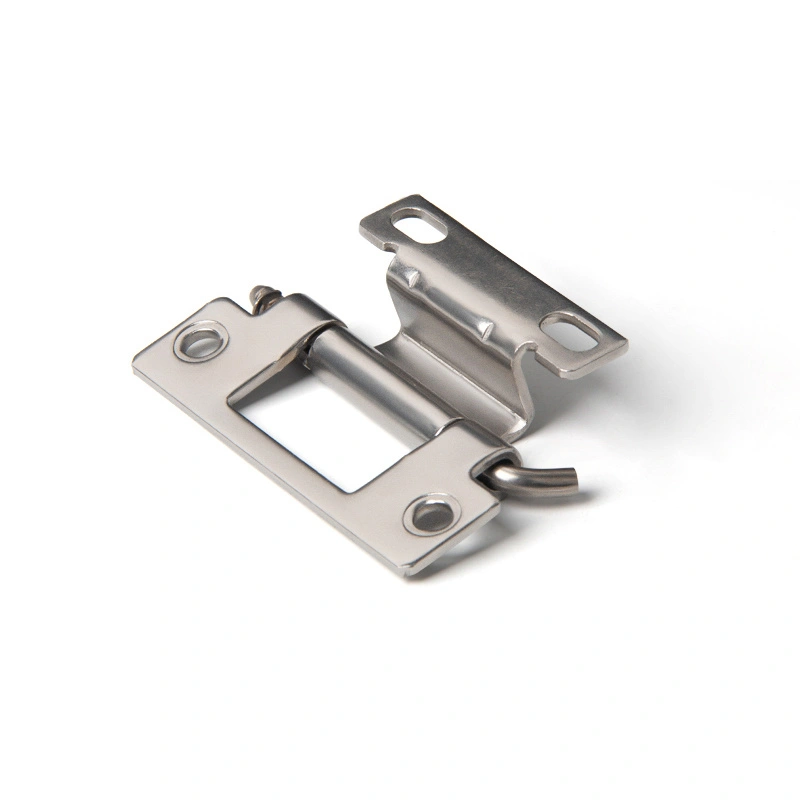

Engsel Boleh Alih Panel Pengedaran paling kerap muncul pada kotak pengedaran, pintu kabinet kawalan dan penutup peralatan industri — di mana-mana pintu perlu ditanggalkan dengan bersih tanpa membuka bingkai. Sudut bukaan 120° cukup untuk akses selesa ke bahagian dalam panel dalam kebanyakan pemasangan, dan memandangkan kedua-dua pemasangan skru dan kimpalan disokong, ia sesuai dengan kebanyakan tetapan fabrikasi kabinet tanpa sebarang pelarasan. Di bahagian material, Engsel Boleh Alih Panel Pengedaran keluli karbon bersalut zink adalah pilihan untuk kandang dalaman standard dalam keadaan kering. Versi keluli tahan karat 304 ialah pilihan yang lebih baik untuk suis luaran, pemasangan pantai atau di mana-mana sahaja kabinet akan menghadapi kelembapan atau kakisan dari semasa ke semasa. Versi keluli tahan karat 304 adalah lebih sesuai untuk suis luaran, pemasangan pantai atau sebarang aplikasi di mana kepungan terdedah kepada kelembapan atau keadaan menghakis dari semasa ke semasa.

Soalan Lazim

S1: Apakah model yang disertakan dalam siri CL250?

Siri CL250 termasuk empat model: CL250-1, CL250-2, CL250-3 dan CL250-4. Semuanya berkongsi reka bentuk struktur dan sudut bukaan yang sama — perbezaan di antara mereka adalah dalam saiz dan konfigurasi lubang pelekap. Pilih berdasarkan dimensi panel pintu anda dan keperluan beban.

S2: Apakah sudut pembukaan engsel CL250?

Kesemua empat model CL250 terbuka kepada kira-kira 120°. Ini konsisten merentas siri penuh tanpa mengira saiz atau bahan model.

S3: Apakah jenis rod yang tersedia?

Engsel CL250 boleh didapati dengan tiga jenis rod: knurled, lurus dan melengkung. Batang knurled menahan longgar di bawah getaran; batang lurus adalah pilihan standard; rod melengkung memudahkan penyingkiran pin dengan tangan dalam pemasangan yang ketat atau kerap diakses.

S4: Bagaimanakah pin itu selamat setelah dipasang?

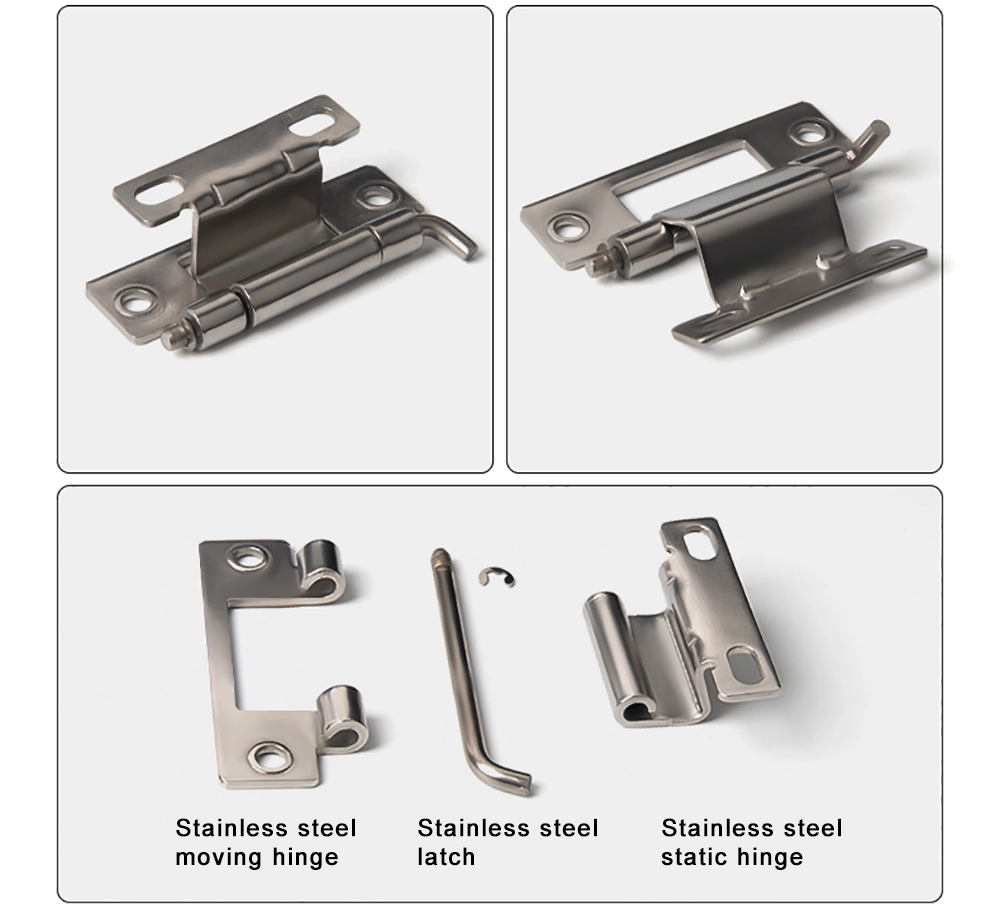

Semua model CL250 menggunakan gelang penahan terbuka Φ4 untuk mengunci pin engsel pada tempatnya semasa penggunaan biasa. Pin boleh dikeluarkan dengan tangan apabila penyingkiran pintu diperlukan, tanpa memerlukan alat.

S5: Apakah kaedah pemasangan yang disokong?

Engsel CL250 boleh dipasang dengan pemasangan skru atau kimpalan, bergantung pada kaedah fabrikasi kabinet anda. Konfigurasi lubang pelekap berbeza mengikut model — rujuk lukisan dimensi untuk butiran saiz slot dan jarak.

S6: Apakah bahan yang ada?

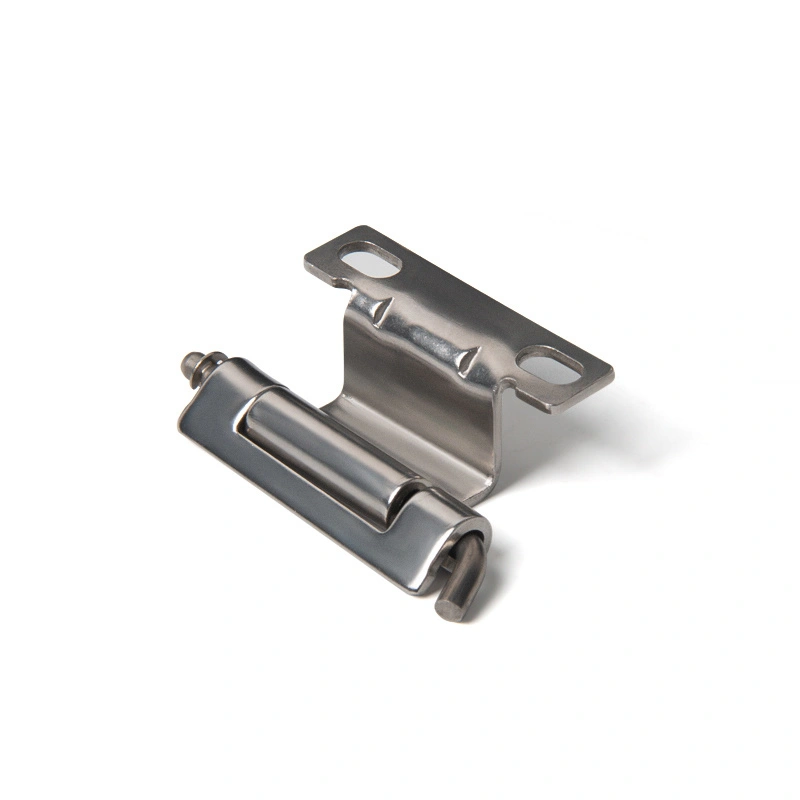

Engsel CL250 datang dalam keluli karbon bersalut zink dan keluli tahan karat 304. Keluli karbon sesuai dengan persekitaran dalaman yang kering; Keluli tahan karat 304 ialah pilihan yang tepat untuk penutup luar, ruang kelembapan tinggi atau persekitaran industri yang menghakis.
