Engsel Tersembunyi dengan Stud

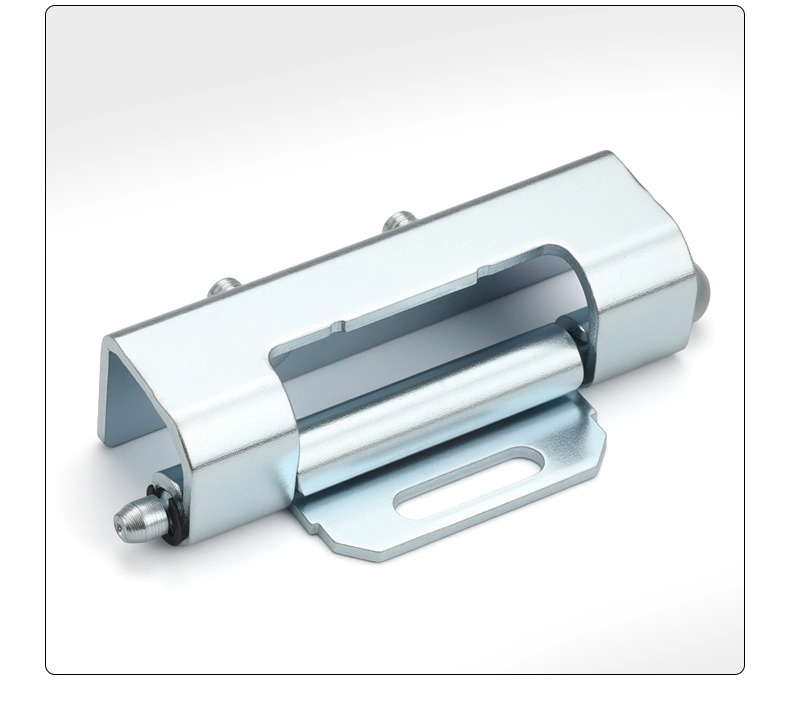

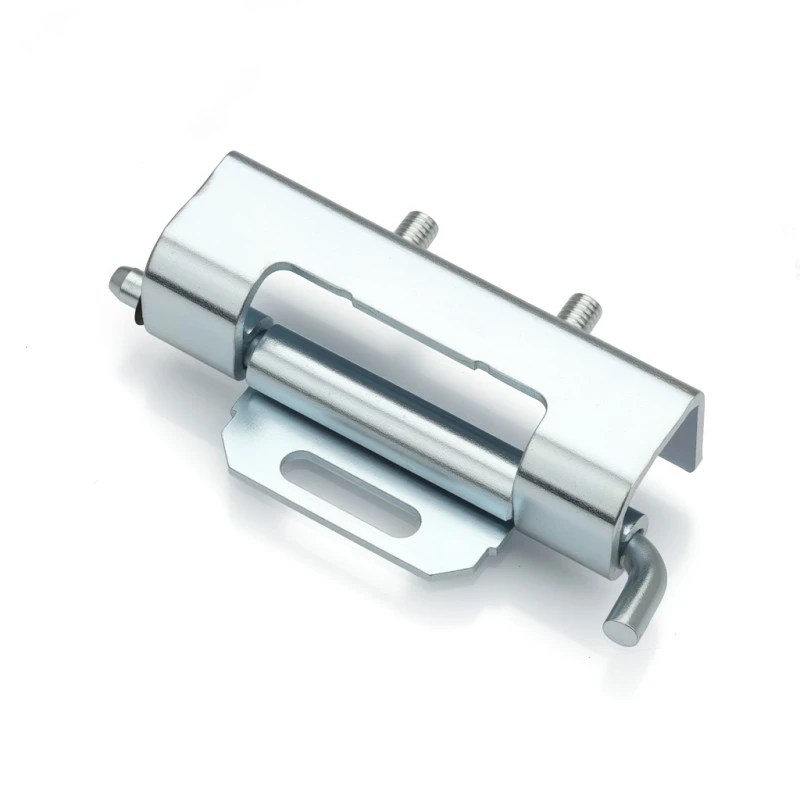

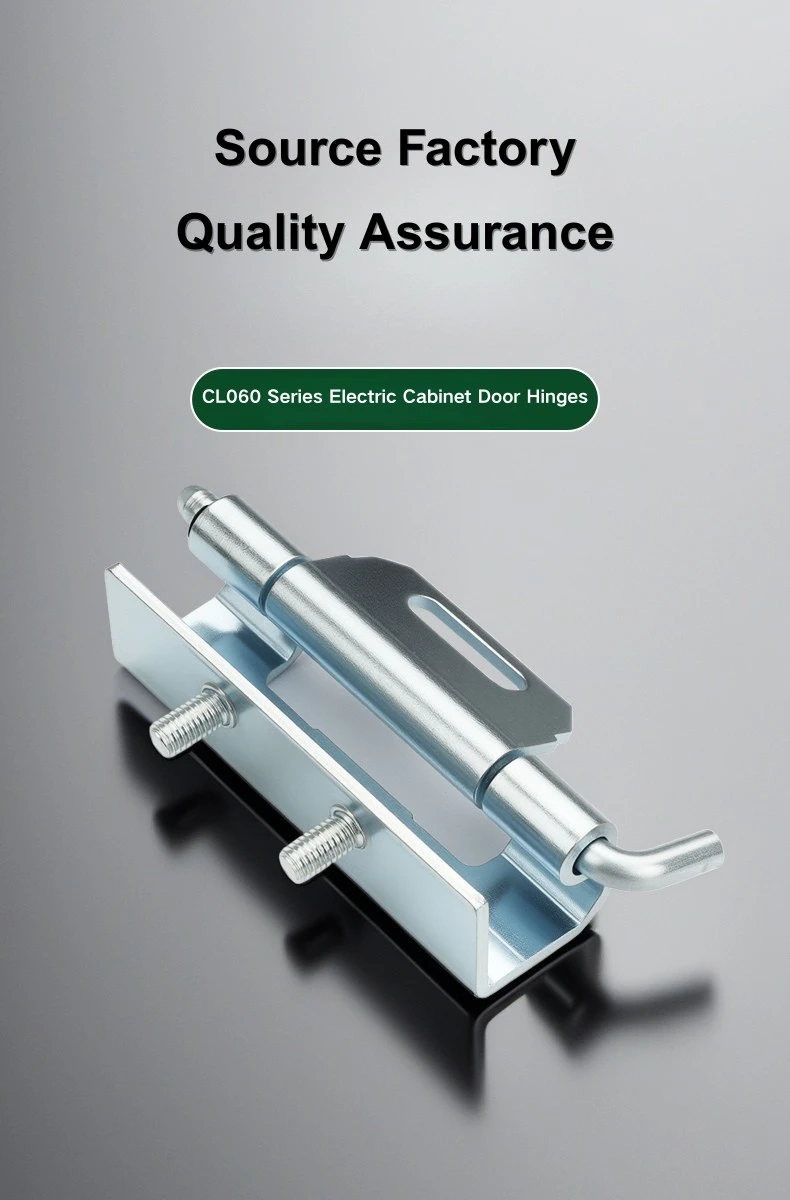

Bagi sesiapa yang mendapatkan engsel kepungan boleh tanggal daripada Yitai Lock, Engsel Tersembunyi dengan Stud CL060 mengendalikan kedua-dua kimpalan dan pelekap nat, dan skru sudah disertakan. Terdapat slot 19.8 mm pada sayap pelekap supaya anda boleh memperhalusi kedudukan sebelum menguncinya — berguna apabila anda memerlukan pintu untuk digantung lurus. Panjang keseluruhan datang pada 86 mm dengan badan engsel 70 mm dan tong Φ5 mm.

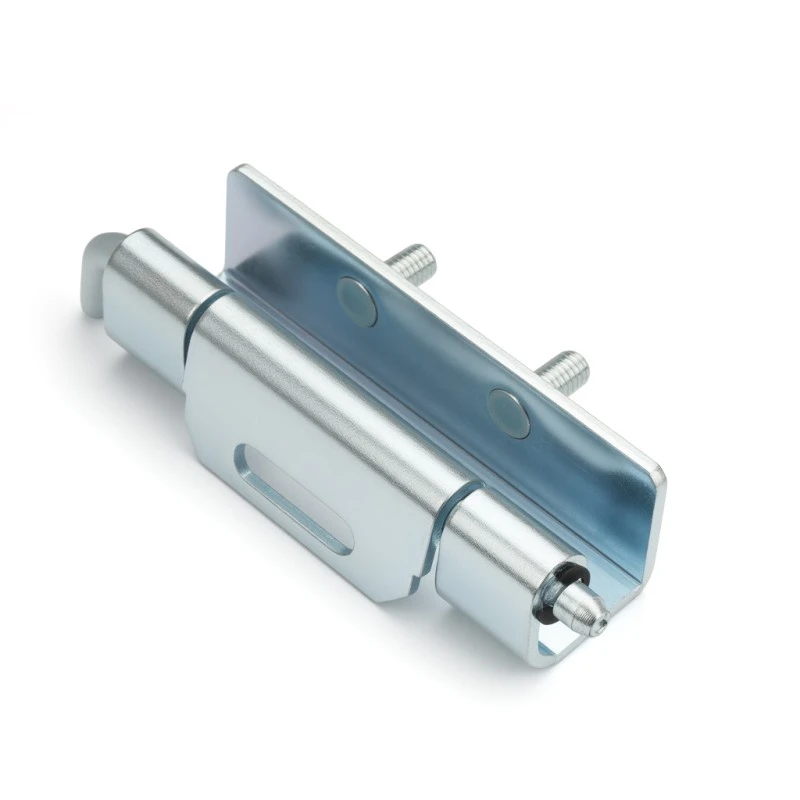

Struktur dan Dimensi

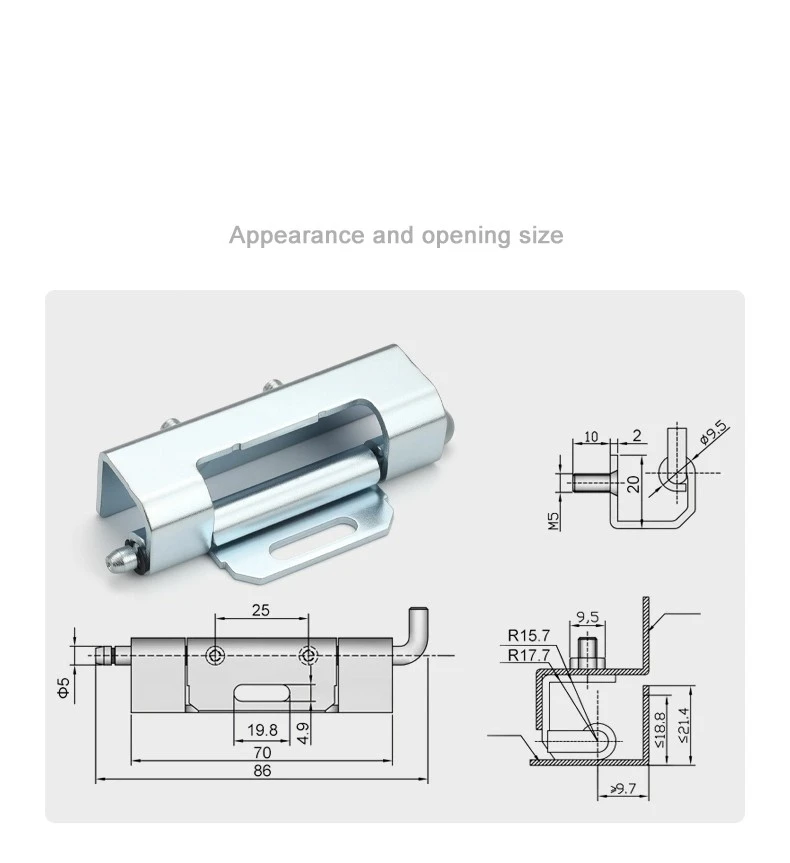

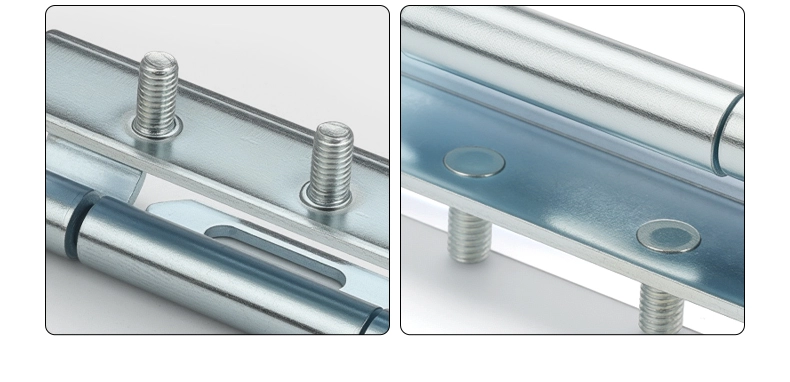

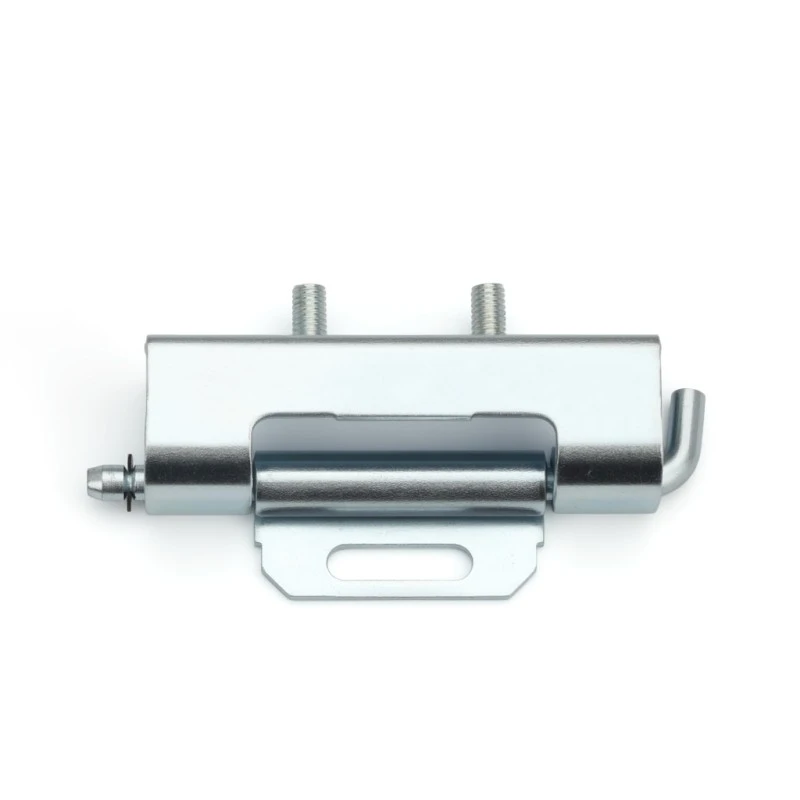

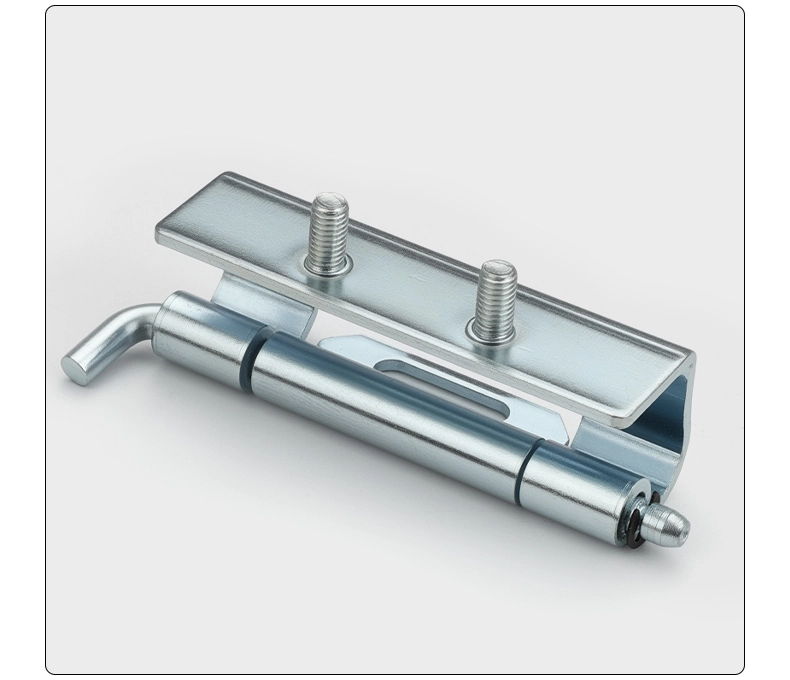

Engsel Tersembunyi dengan Stud berjalan 86 mm secara keseluruhan, dengan badan utama mengambil 70 mm daripada itu dan sayap pelekap menutupi yang lain. Tong ialah Φ5 mm, dan stud itu sendiri mempunyai kepala Φ9.5 mm, aci 10 mm, bahu 2 mm dan benang M5 — mudah untuk terlibat dengan nat saluran bingkai.

Untuk keserasian bingkai, Engsel Tersembunyi dengan Stud direka untuk saluran dengan jejari dalaman R15.7 hingga R17.7 mm, kedalaman kelegaan panel pintu ≤18.8 mm, jangkauan sisi ≤21.4 mm, dan bukaan bingkai >9.7 mm. Badan engsel adalah 22.6 mm lebar dan sayap pelekap adalah 25 mm lebar — cukup padat untuk duduk dengan bersih di dalam bingkai tanpa menonjol melepasi muka pintu.

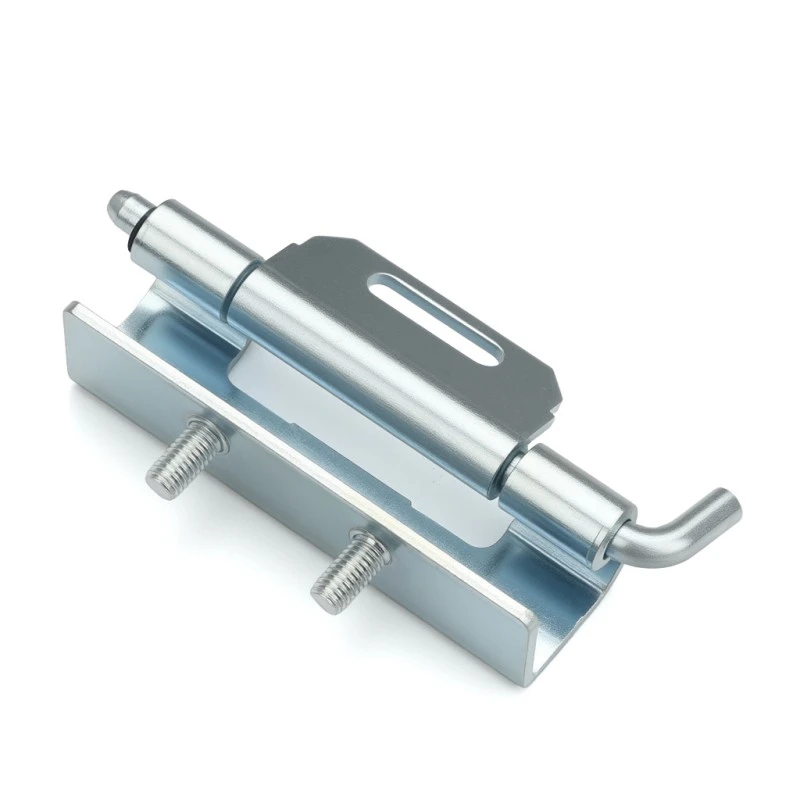

Pemasangan dan Pemasangan

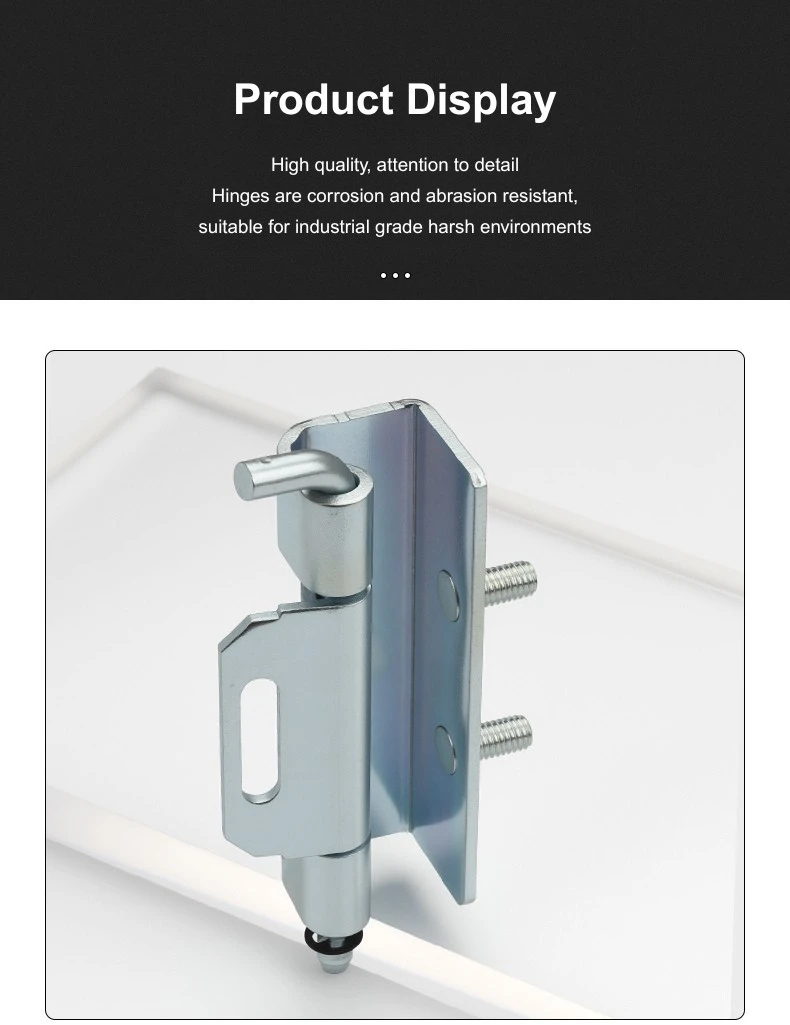

Engsel Tersembunyi dengan Stud masuk dengan gabungan kimpalan dan pelekap nat. Sayap pelekap akan dikimpal pada panel pintu semasa fabrikasi, dan hujung stud melibatkan saluran bingkai menggunakan skru M5 yang disertakan. Slot 19.8 mm pada sayap memberi anda sedikit ruang untuk mengalihkan kedudukan engsel sebelum mengetatkan segala-galanya, yang menjadikan penjajaran pintu menjadi kurang rumit semasa pemasangan.

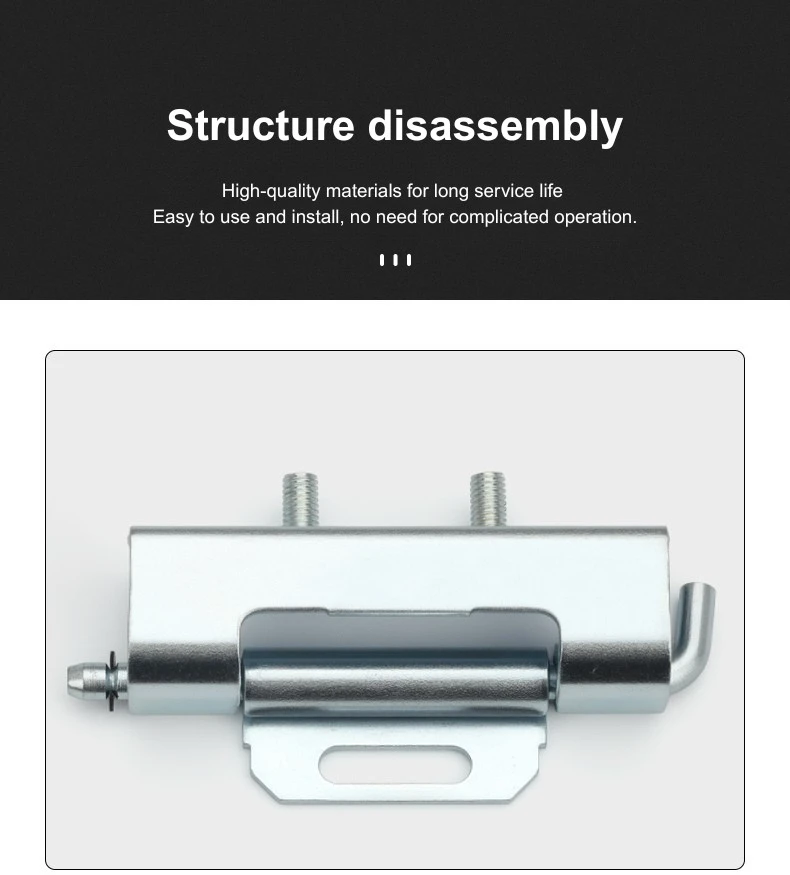

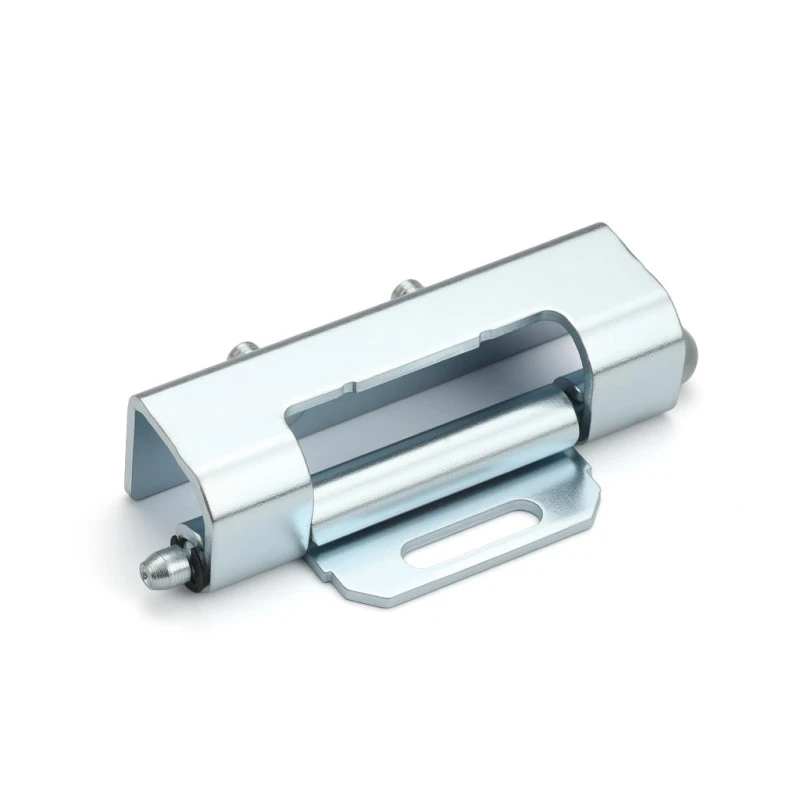

Setelah semuanya dipasang pada tempatnya, Engsel Tersembunyi dengan Stud masih membenarkan pintu tercabut apabila diperlukan — cuma tanggalkan stud daripada saluran bingkai dan pintu terangkat bebas. Sayap yang dikimpal kekal pada panel pintu secara kekal, jadi menanggalkan pintu tidak menjejaskan pemasangan engsel sama sekali. Ia adalah ciri berguna untuk kabinet yang memerlukan pintu ditanggalkan untuk pendawaian berjalan atau akses dalaman.

Senario Aplikasi

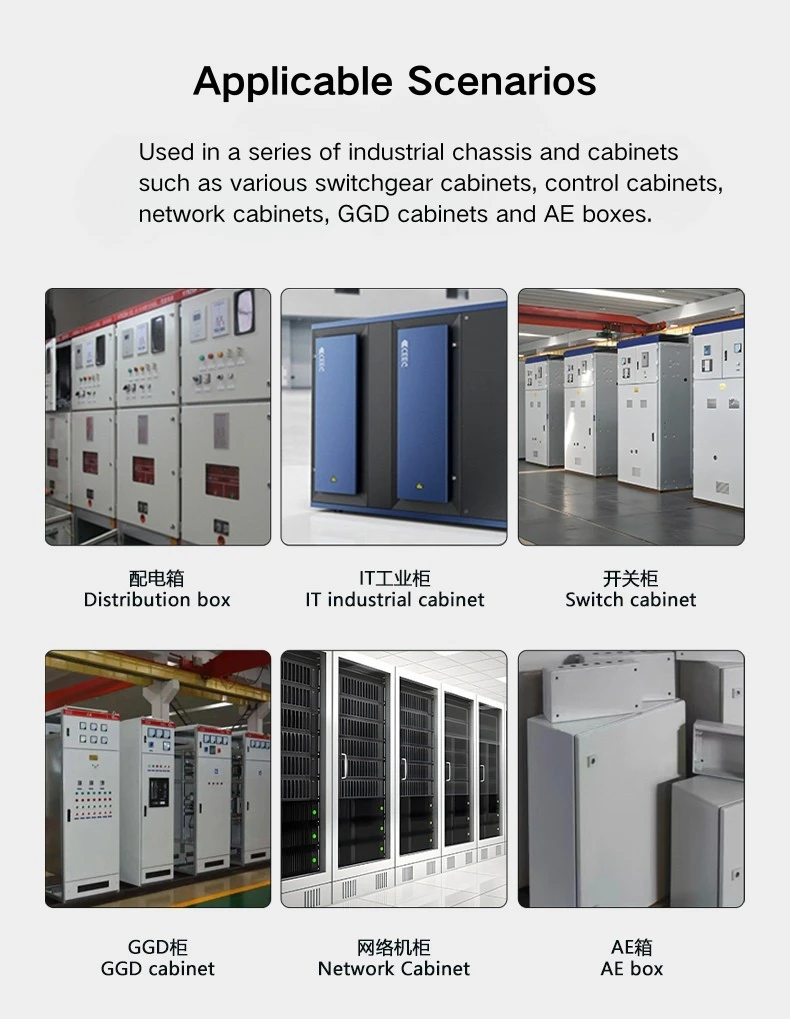

Engsel Tersembunyi dengan Stud paling kerap muncul pada pintu panel pengedaran, penutup gear suis, pintu kabinet rangkaian dan kabinet peralatan perindustrian yang menjaga kebersihan luaran adalah penting. Memandangkan engsel terletak di dalam bingkai, tiada apa-apa yang kelihatan di luar apabila pintu ditutup — tiada tong yang menonjol, tiada sayap yang terdedah.

Bahagian boleh tanggal pada Engsel Tersembunyi dengan Stud juga berguna untuk kabinet yang dipasang di bengkel dan dihantar ke tapak — pintu boleh tercabut untuk pengangkutan dan dihidupkan semula setelah kabinet berada dalam kedudukannya. Kemasan keluli karbon tergalvani sesuai untuk persekitaran industri dalaman standard, dan pada 86 mm engselnya sesuai dengan dimensi saluran bingkai yang biasanya anda temui pada penutup pengedaran dan suis.

Soalan Lazim

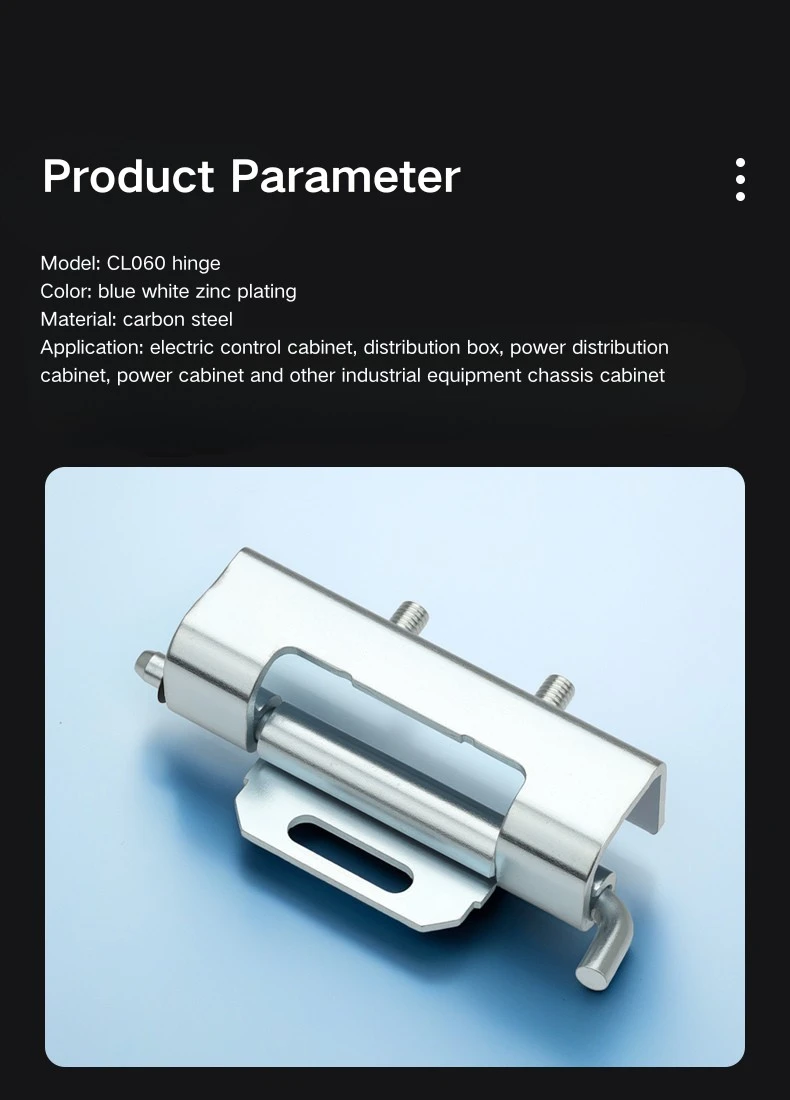

S1: Apakah saiz keseluruhan engsel CL060?

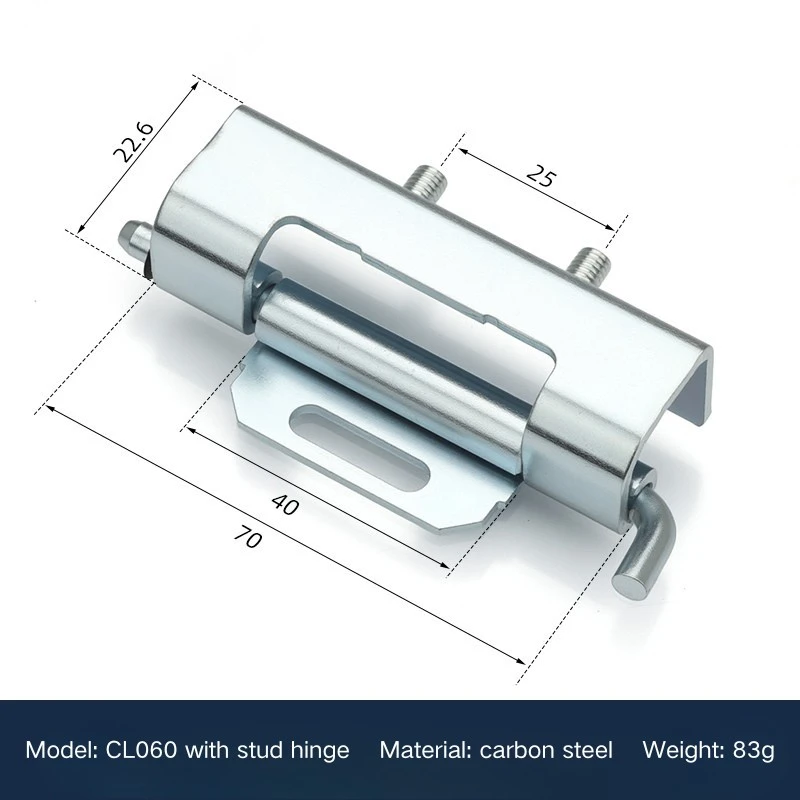

Engsel tersembunyi CL060 mempunyai panjang keseluruhan 86 mm, panjang badan engsel 70 mm, dan diameter tong Φ5 mm. Sayap pelekap adalah 25 mm lebar dan badan engsel adalah 22.6 mm lebar. Jumlah berat ialah 83g.

S2: Apakah bahan yang diperbuat daripada CL060?

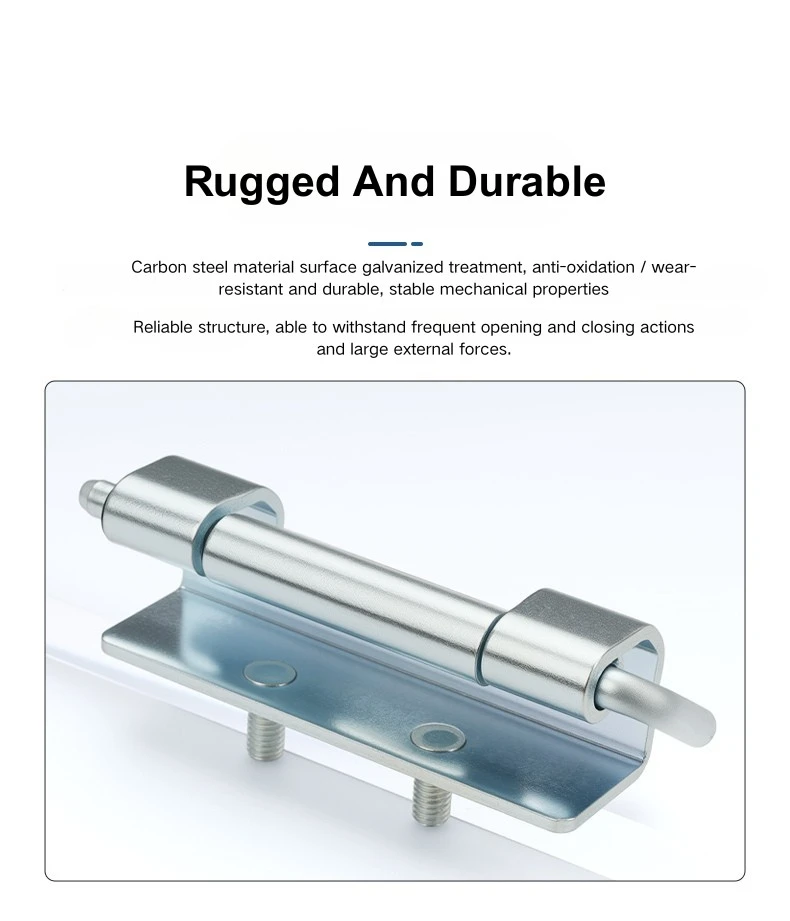

CL060 diperbuat daripada keluli karbon dengan kemasan tergalvani. Ia kini tersedia dalam satu spesifikasi sahaja.

S3: Bagaimanakah CL060 dipasang?

CL060 menggunakan gabungan kimpalan dan pelekap nat. Sayap pelekap dikimpal pada panel pintu, dan stud menghubungkan saluran bingkai menggunakan skru M5 yang disertakan. Lubang pelekap berlubang membenarkan pelarasan kedudukan sebelum penetapan akhir.

S4: Apakah dimensi stud?

Stud mempunyai diameter kepala Φ9.5 mm, panjang aci 10 mm, bahu 2 mm, dan berulir M5. Ia melibatkan saluran bingkai dengan bukaan >9.7 mm.

S5: Apakah dimensi saluran bingkai yang sesuai dengan CL060?

Engsel tersembunyi CL060 muat dalam saluran bingkai dengan jejari dalaman R15.7 hingga R17.7 mm. Kelegaan kedalaman panel pintu ialah ≤18.8 mm dan jumlah capaian sisi ialah ≤21.4 mm.

S6: Apakah jenis kepungan yang sesuai untuk CL060?

CL060 digunakan pada pintu panel pengedaran, penutup gear suis, kabinet rangkaian industri dan pintu kabinet peralatan mekanikal — di mana-mana sahaja engsel yang boleh ditanggalkan dan tersembunyi diutamakan berbanding pilihan yang dipasang di permukaan.
