Engsel Kabinet Bengkok 90 Darjah

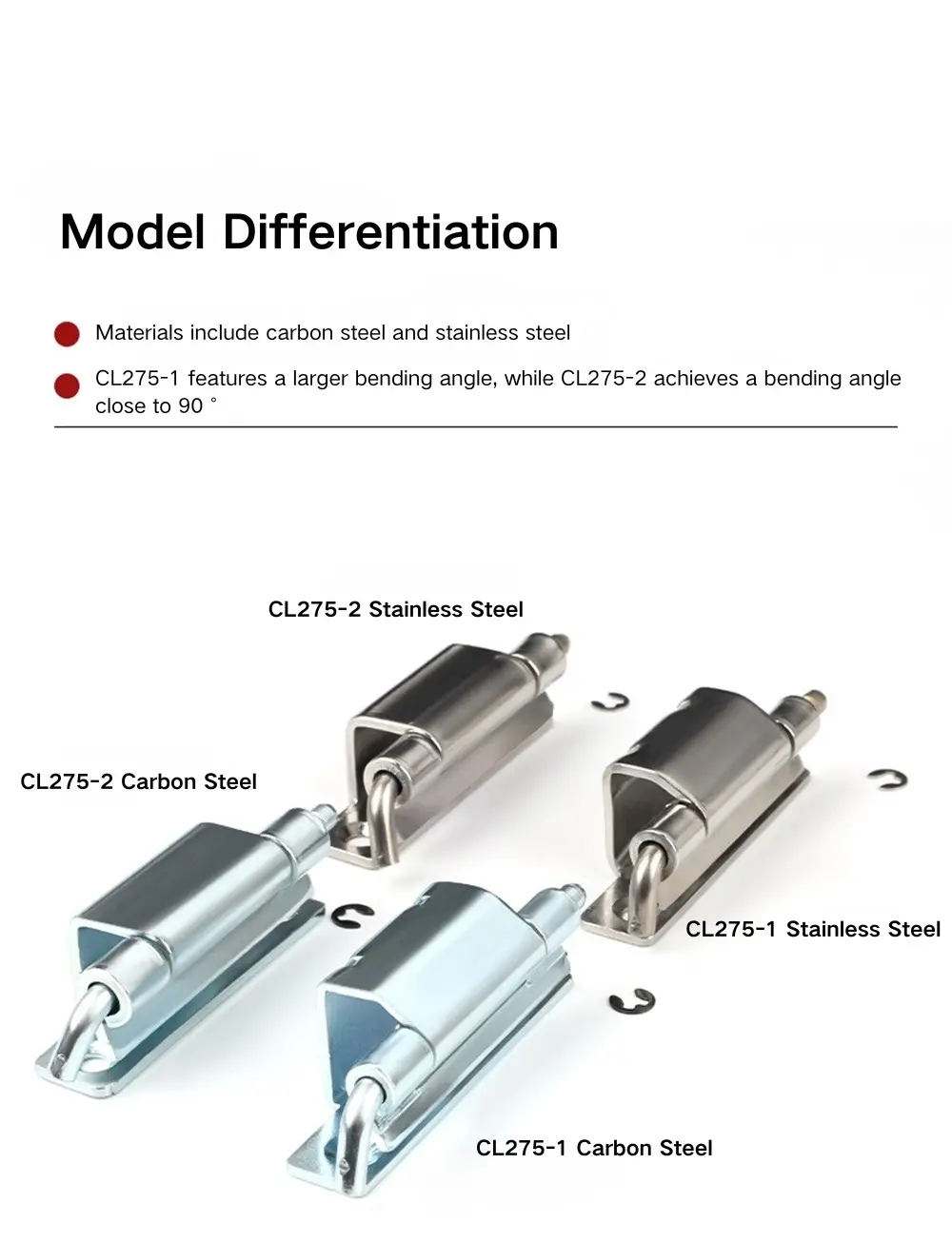

Bagi pembeli yang mendapatkan engsel penutup tersembunyi daripada Yitai Lock, 90 Degree Bend Cabinet Hinge CL275 siri meliputi dua sudut bukaan merentas tiga modelnya — 120° pada CL275-1, dan 90° pada kedua-dua CL275-2 dan CL275-3. CL275-2 dan CL275-3 berkongsi jejak mendatar yang sama tetapi berbeza dalam dimensi sisinya, jadi pilihan antara kedua-duanya datang ke panel pintu dan geometri bingkai khusus kepungan anda. Ketiga-tiganya menggunakan laras Φ5 mm dengan gelang penahan terbuka Φ4 untuk pengekalan pin.

Pilihan dan Dimensi Model

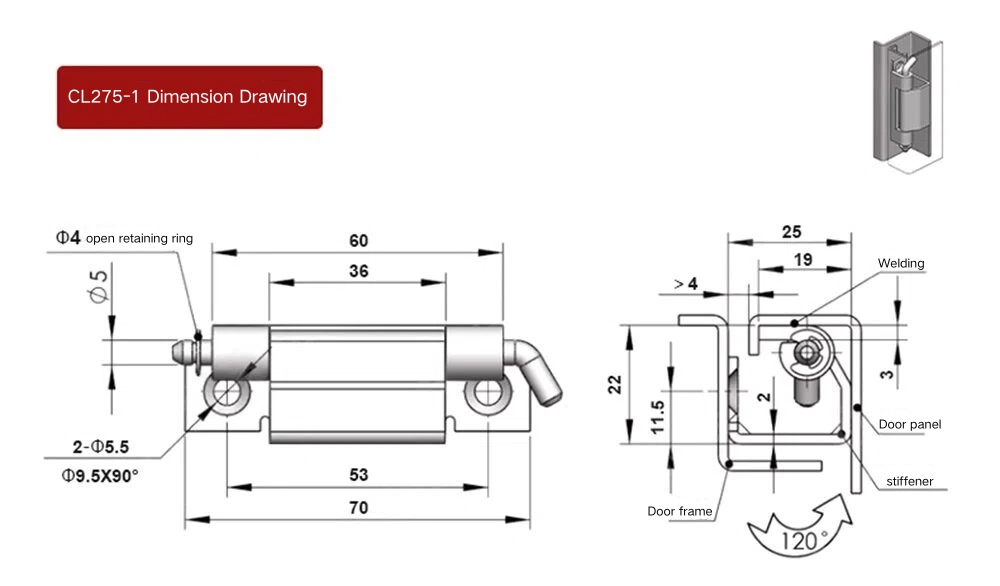

Engsel Kabinet Bend 90 Darjah CL275-1 ialah model terbesar, dengan panjang keseluruhan 70 mm dan badan engsel 60 mm. Jarak dalam antara sayap pelekap ialah 53 mm, diameter tong ialah Φ5 mm, dan dua lubang pelekap ialah Φ5.5 mm dengan sinki kaunter Φ9.5×90°. CL275-1 dibuka kepada 120°, menjadikannya pilihan yang tepat di mana hayunan pintu yang lebih luas diperlukan.

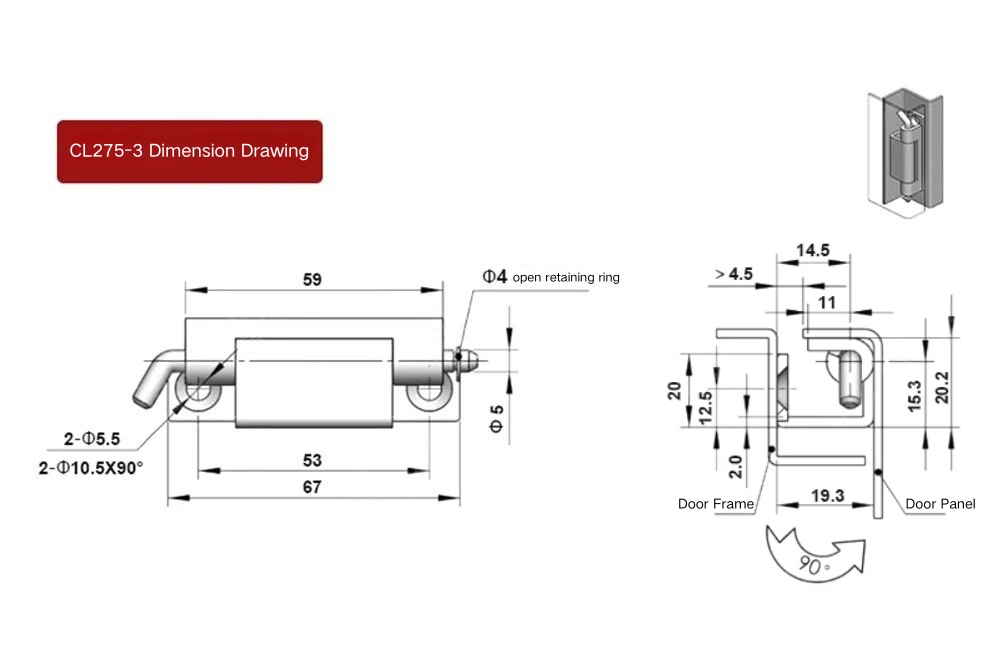

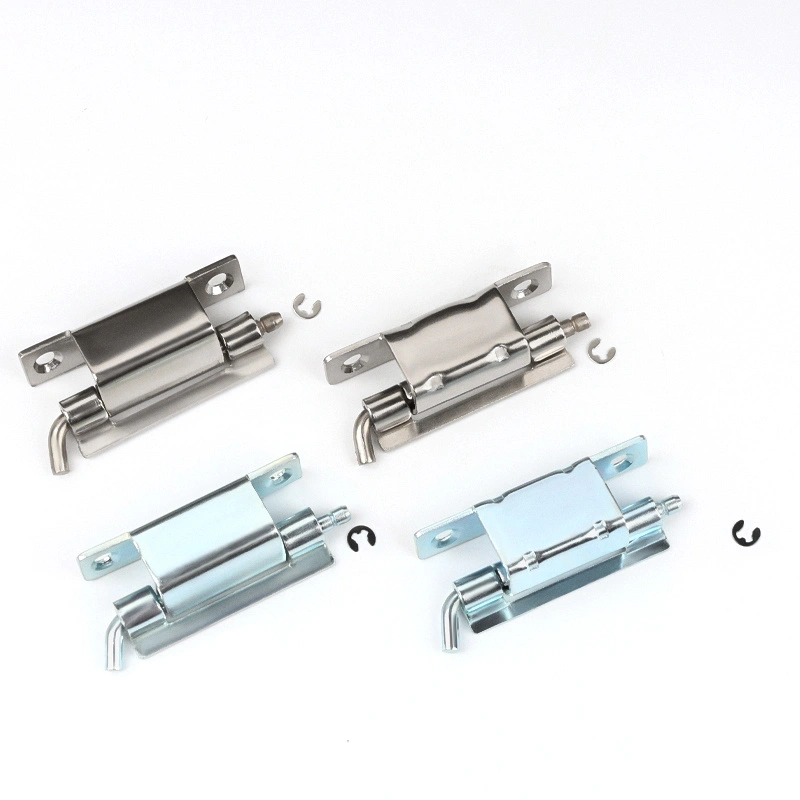

CL275-2 dan CL275-3 kedua-duanya terbuka kepada 90° dan berkongsi rentang dalam 53 mm dan laras Φ5 mm, tetapi berbeza dalam dimensi keseluruhan dan konfigurasi lubang. CL275-2 mempunyai panjang keseluruhan 67 mm dengan badan 59 mm dan menggunakan dua lubang Φ5.5 mm bersama dua lubang countersink Φ10.5×90°. CL275-3 mempunyai badan 60 mm dan panjang keseluruhan 67 mm dengan dua lubang pelekap Φ5.2 mm. Profil sisi CL275-3 juga berbeza daripada CL275-2, dengan kedalaman penglibatan bingkai pintu 19.3 mm dan jumlah ketinggian sisi 20.2 mm — butiran yang penting apabila memasang Engsel Kabinet Bend 90 Darjah ke dalam saluran bingkai tertentu.

Struktur dan Pemasangan

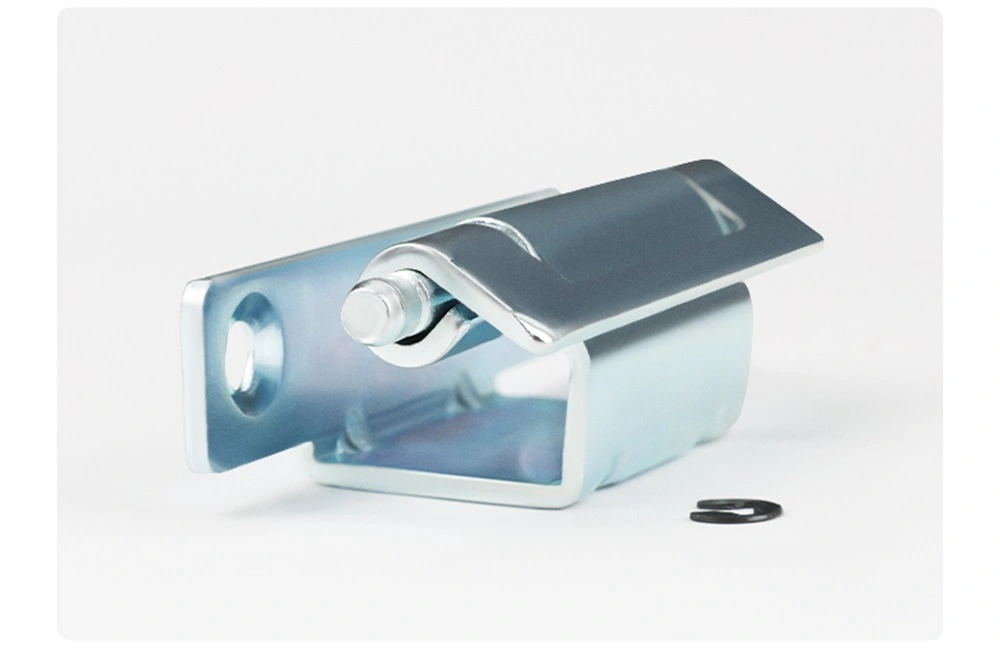

Ketiga-tiga model Engsel Kabinet Bend 90 Darjah dipasang dengan mengimpal. Reka bentuk sayap bengkok bermaksud satu sisi tempat duduk engsel menentang bahagian dalam saluran bingkai pintu dan satu lagi menentang panel pintu, dengan tong engsel terletak di ceruk dalam profil bingkai dan bukannya pada muka kabinet. Kedudukan yang tersembunyi inilah yang memisahkan CL275 daripada engsel yang dipasang di permukaan standard.

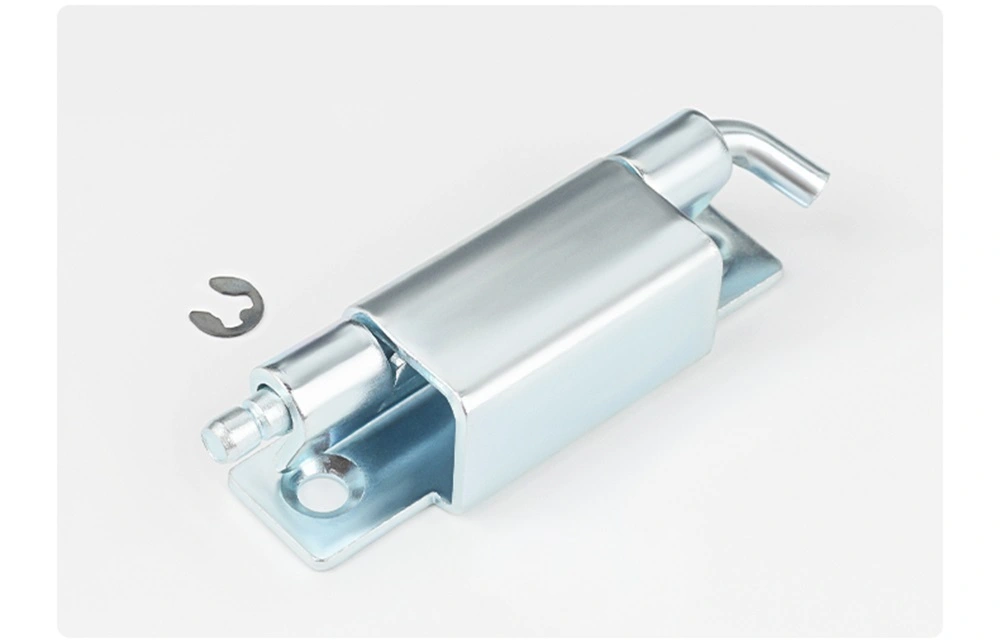

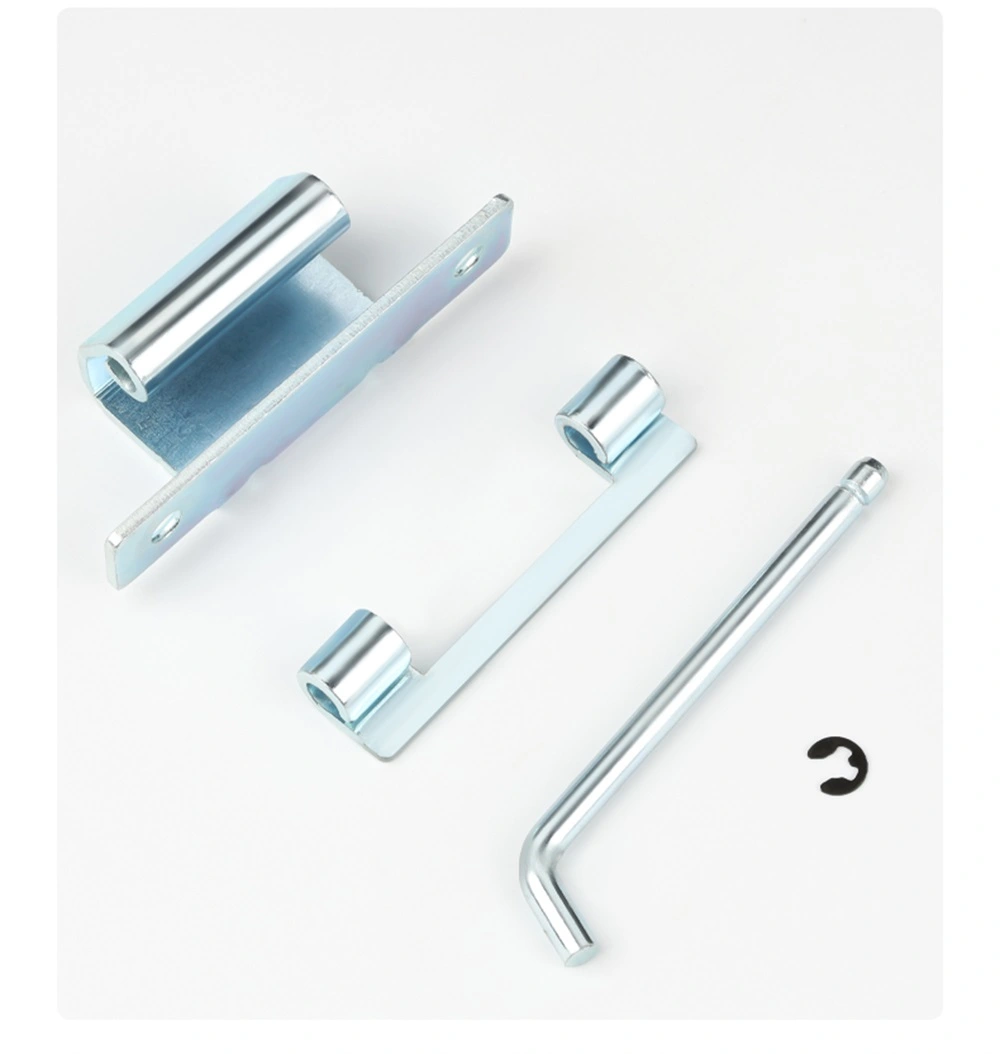

Engsel Kabinet Bend 90 Darjah menggunakan gelang penahan terbuka Φ4 pada ketiga-tiga model untuk memastikan pin di tempatnya semasa operasi. Daun pintu boleh ditanggalkan dengan menanggalkan gelang penahan dan menarik pin — tiada alatan diperlukan — yang berguna untuk kabinet yang memerlukan pengalihan pintu sekali-sekala untuk akses dalaman atau penyelenggaraan. Pemasangan yang dikimpal mengekalkan sayap tetap kekal berlabuh pada bingkai, jadi pengalihan pintu berulang tidak menjejaskan pelekap.

Rawatan Bahan dan Permukaan

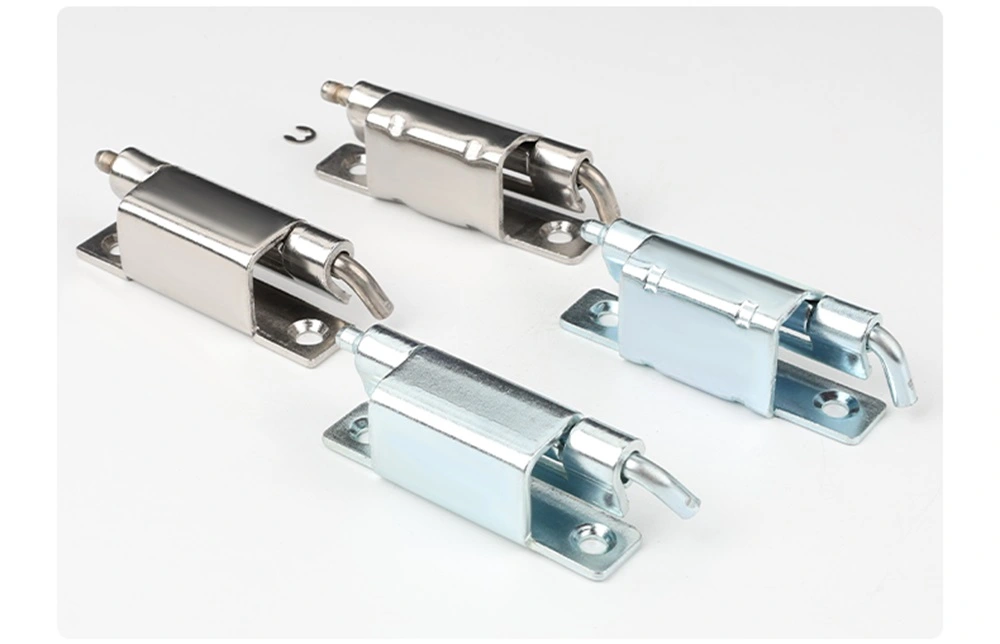

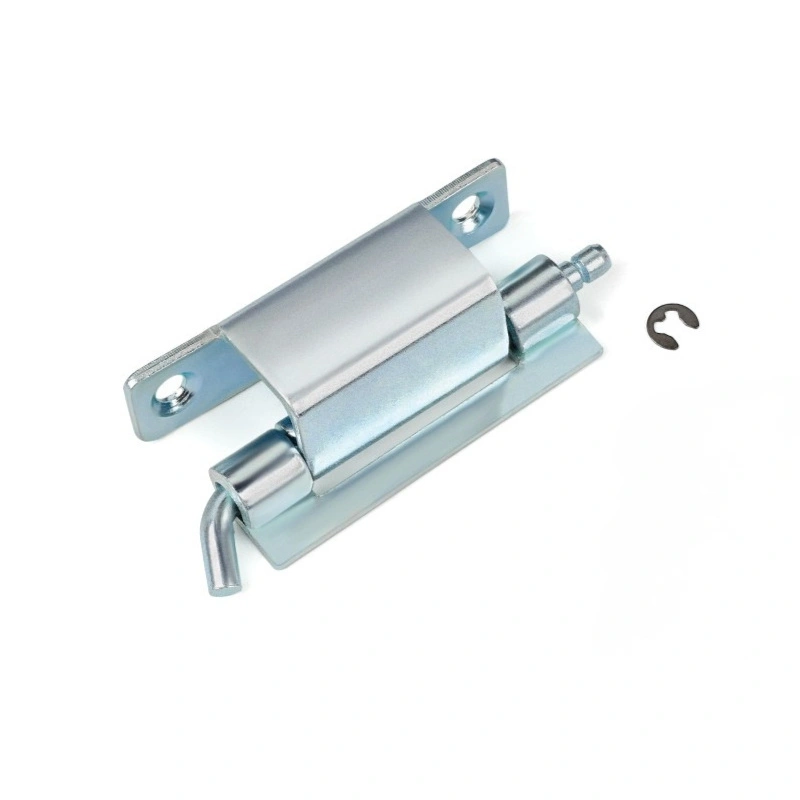

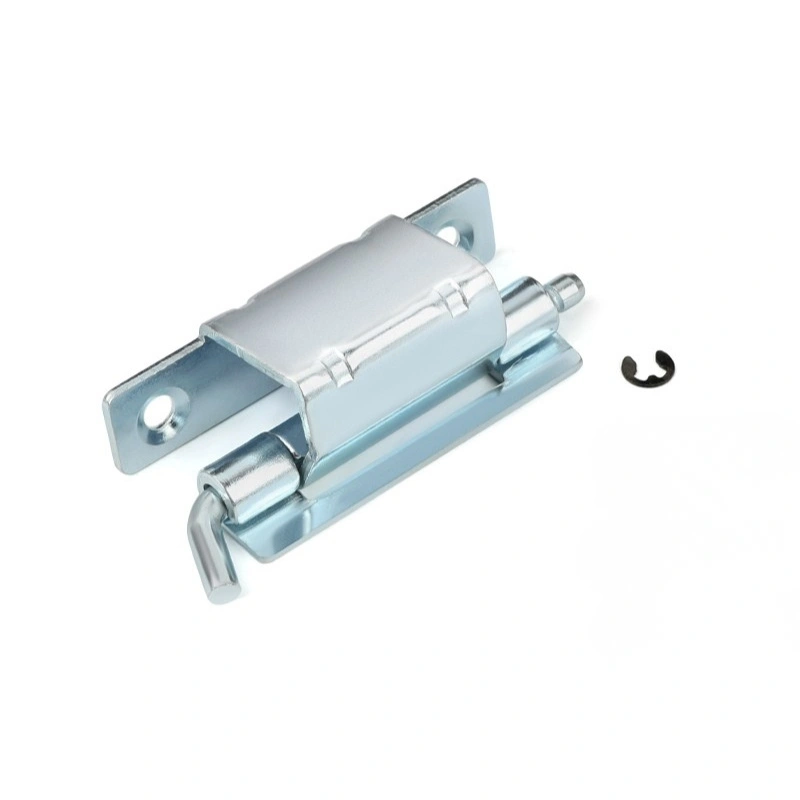

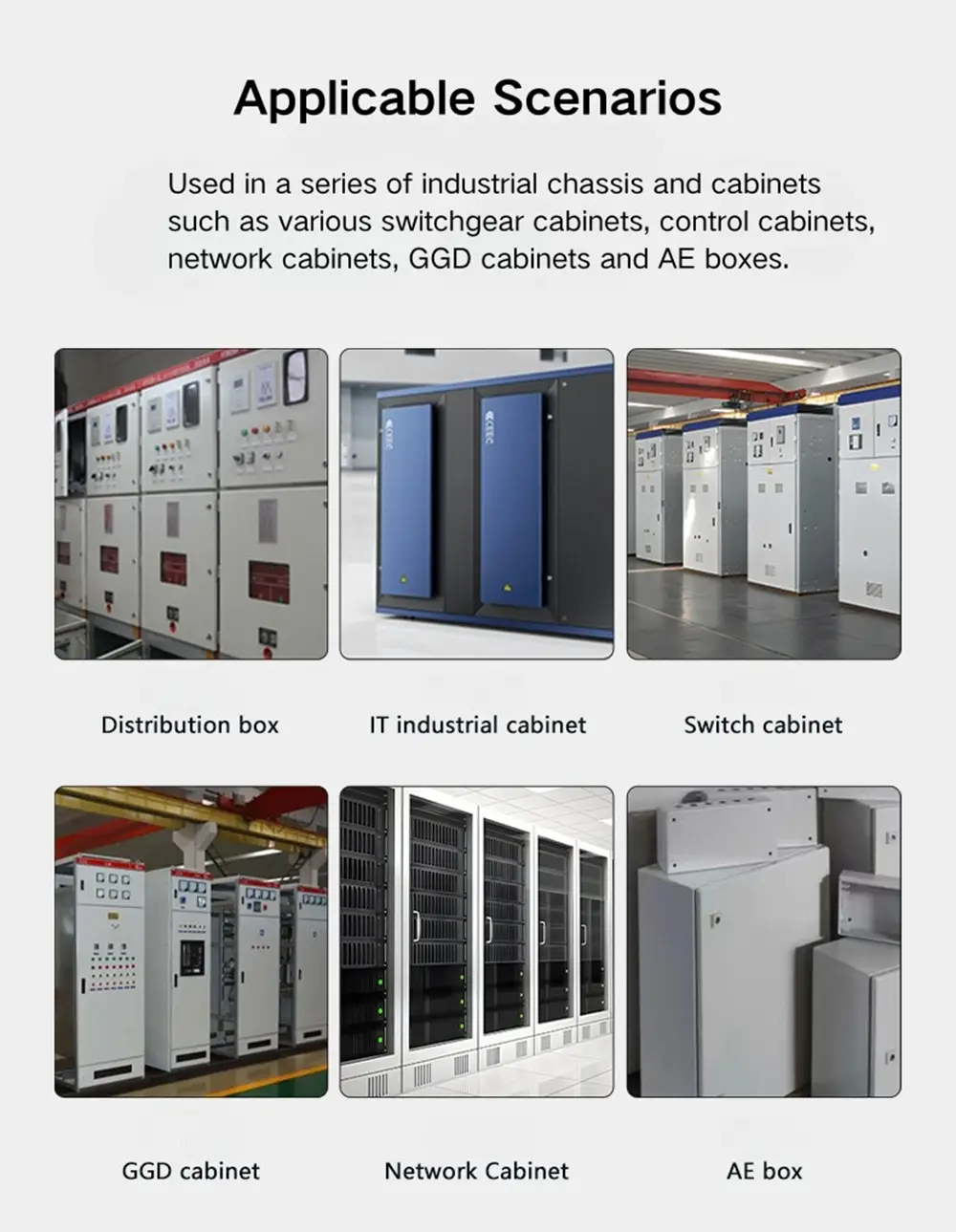

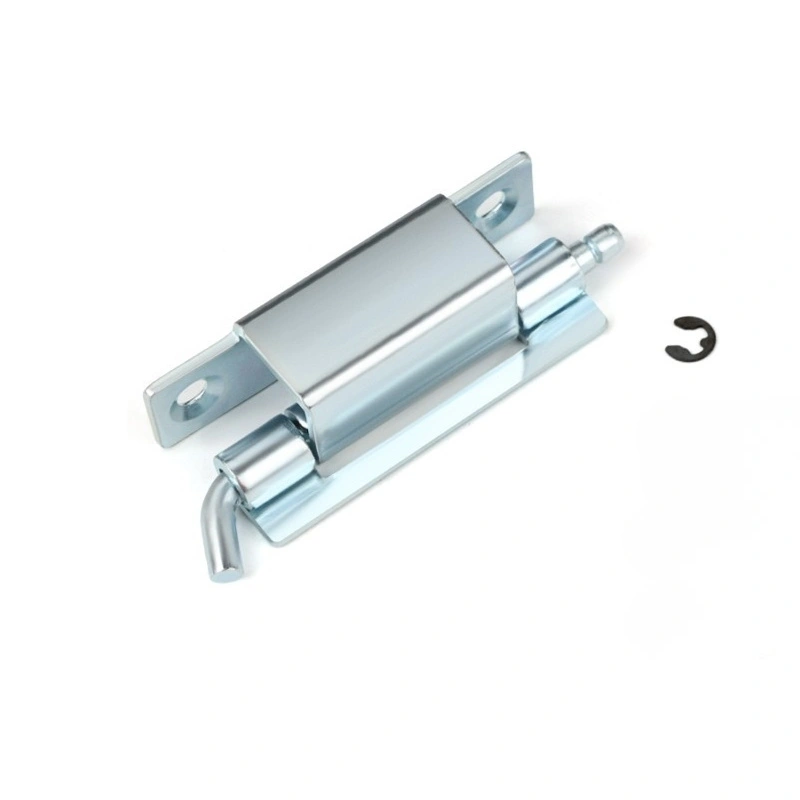

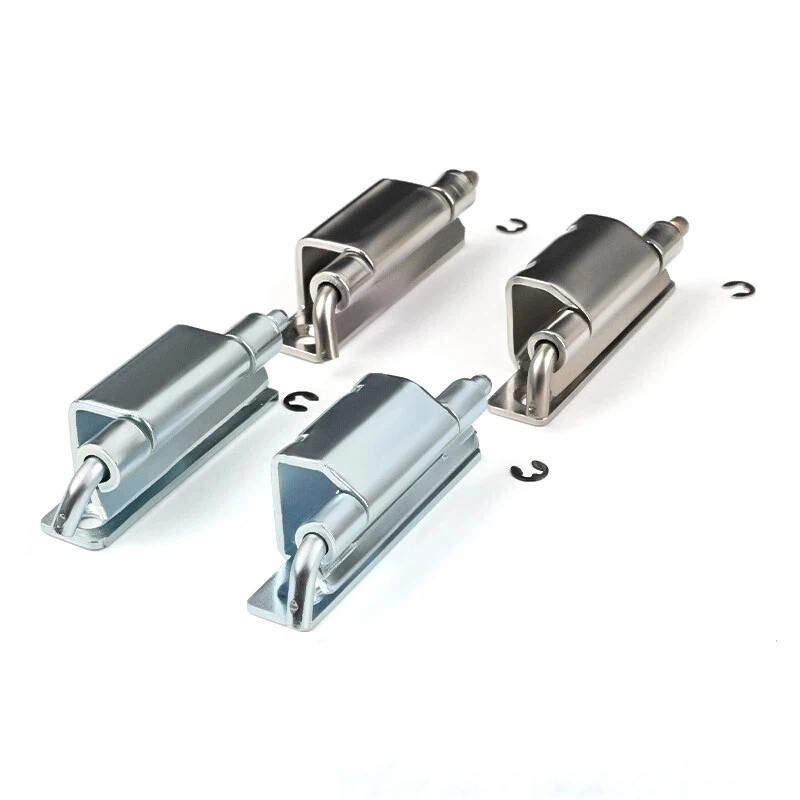

Engsel Kabinet Bend 90 Darjah boleh didapati dalam keluli karbon tergalvani dan keluli tahan karat 304. Versi keluli karbon membawa penyaduran zink yang menyediakan perlindungan kakisan yang mencukupi untuk penutup dalaman dalam persekitaran kering atau terkawal iklim. Ia adalah pilihan standard untuk kebanyakan aplikasi kabinet elektrik dan kotak pengedaran di mana pemasangan adalah di dalam rumah dan kelembapan bukan faktor.

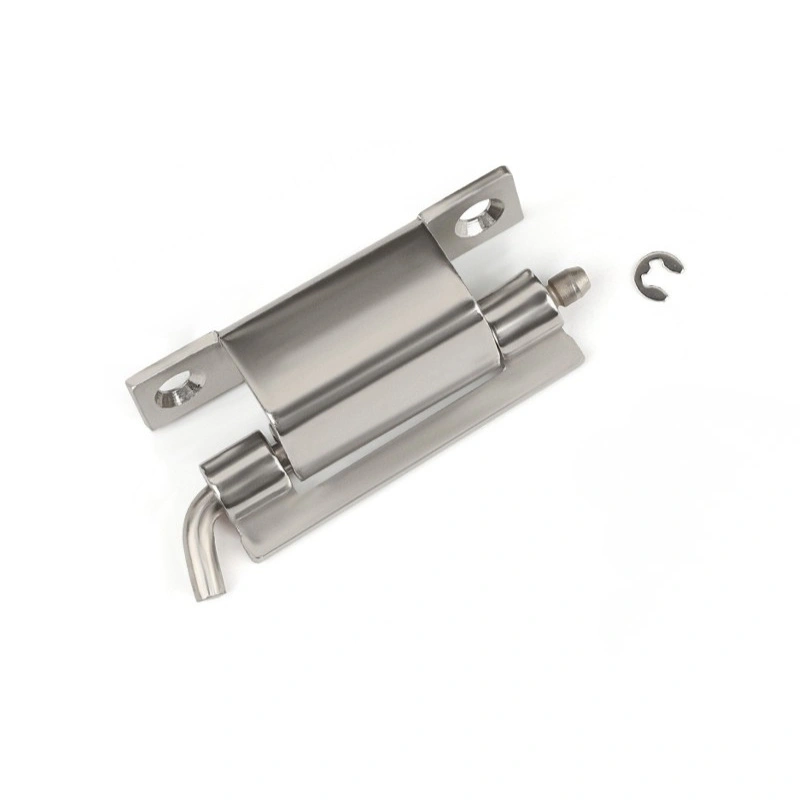

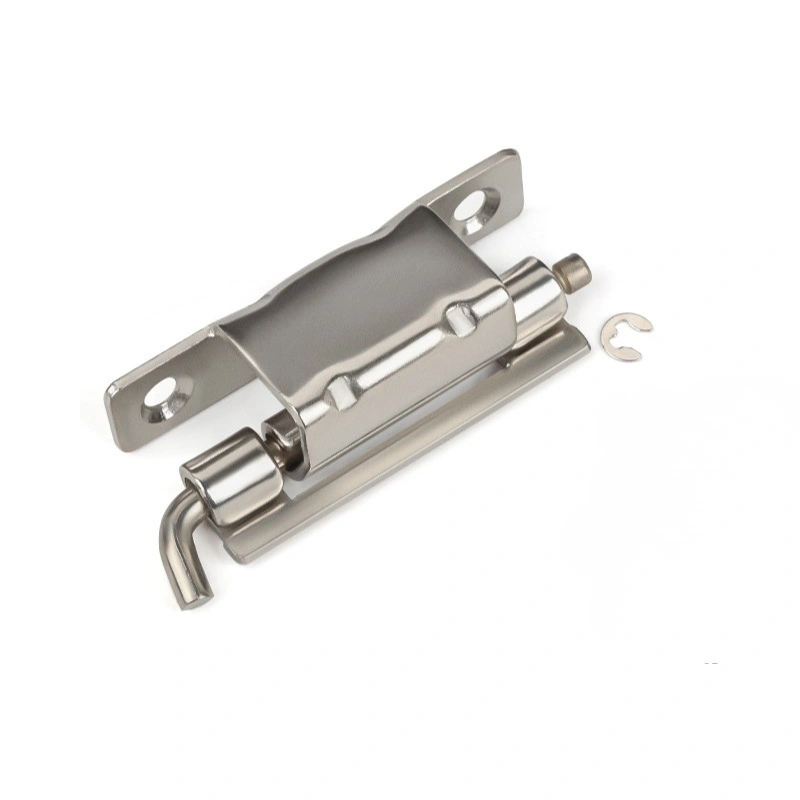

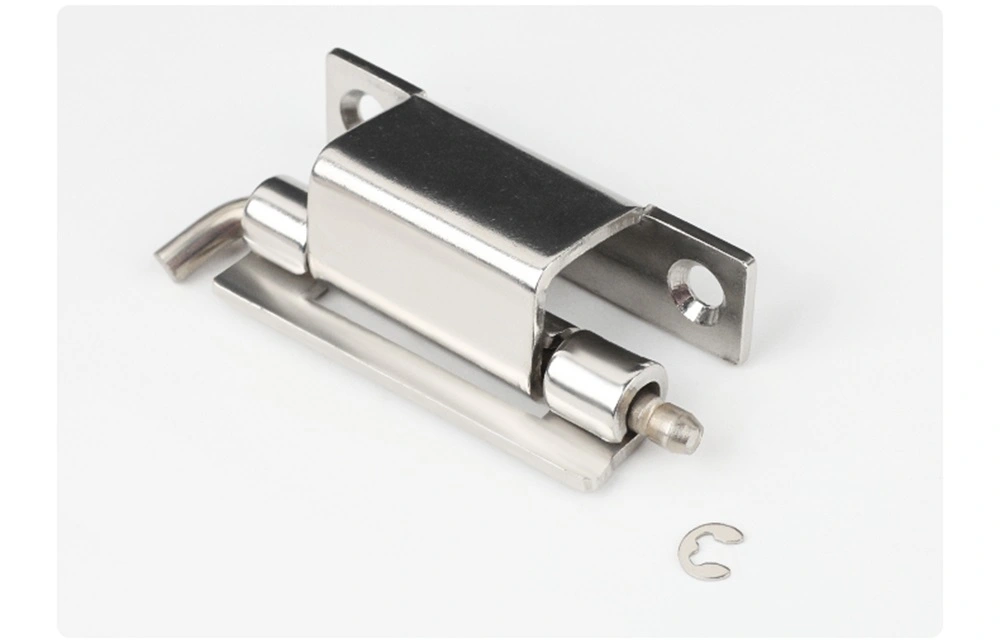

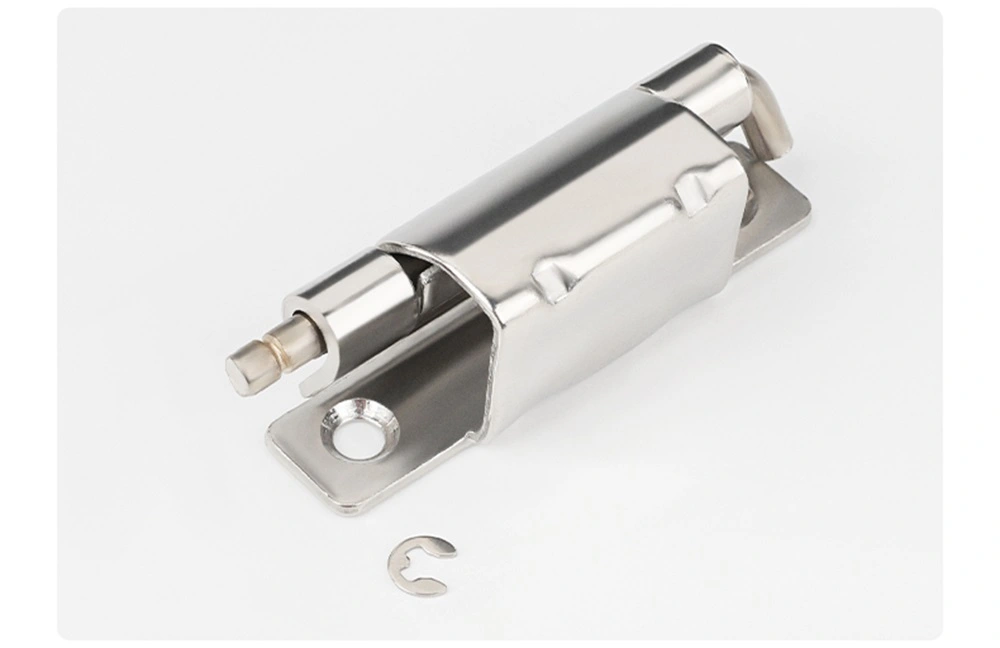

Engsel Kabinet Bengkok 90 Darjah keluli tahan karat 304 ialah pilihan yang lebih baik apabila kepungan terdedah kepada kelembapan, keadaan luar atau persekitaran dengan kelembapan tinggi. Keluli tahan karat juga cenderung untuk ditentukan apabila kemasan luaran kabinet menjadi pertimbangan, kerana ia mengekalkan penampilannya lebih baik dari semasa ke semasa daripada keluli karbon tergalvani dalam keadaan yang mencabar. Kedua-dua bahan boleh didapati di ketiga-tiga model CL275.

Soalan Lazim

S1: Apakah tiga model dalam siri CL275 dan bagaimana ia berbeza?

Siri CL275 termasuk CL275-1, CL275-2 dan CL275-3. CL275-1 dibuka kepada 120° dan merupakan model terbesar dengan panjang keseluruhan 70 mm. CL275-2 dan CL275-3 kedua-duanya terbuka kepada 90° dan berkongsi dimensi mendatar yang sama, tetapi berbeza dalam profil sisi dan konfigurasi lubang pelekap. Ketiganya adalah engsel yang dikimpal dengan tong Φ5 mm.

S2: Apakah sudut pembukaan setiap model?

CL275-1 dibuka kepada 120°. CL275-2 dan CL275-3 kedua-duanya terbuka kepada 90°. Sudut pembukaan ditetapkan oleh geometri lenturan sayap engsel dan tidak boleh dilaraskan selepas pemasangan.

S3: Bagaimanakah engsel CL275 dipasang?

Ketiga-tiga model CL275 dipasang dengan kimpalan. Sayap bengkok dikimpal pada bingkai kabinet atau panel pintu semasa fabrikasi. Tiada pilihan pemasangan skru dalam siri ini.

S4: Bagaimanakah pin engsel dikekalkan dan bolehkah pintu ditanggalkan?

Semua model CL275 menggunakan cincin penahan terbuka Φ4 untuk memastikan pin di tempatnya. Untuk mengeluarkan pintu, tanggalkan gelang penahan dan tarik pin — tiada alat diperlukan. Tapak yang dikimpal kekal pada bingkai, jadi pintu boleh dikeluarkan dan dipasang semula tanpa menjejaskan pemasangan engsel.

S5: Apakah bahan yang ada?

Engsel kabinet lentur CL275 datang dalam keluli karbon tergalvani dan keluli tahan karat 304. Keluli karbon sesuai dengan penutup dalaman dan kering; keluli tahan karat adalah pilihan yang lebih baik untuk pemasangan luar atau persekitaran dengan pendedahan kelembapan biasa.

S6: Apakah perbezaan antara CL275-2 dan CL275-3?

Kedua-dua model berkongsi dimensi mendatar yang sama dan sudut bukaan 90°, tetapi profil sisinya berbeza. CL275-3 mempunyai kedalaman penglibatan bingkai pintu 19.3 mm dan ketinggian sisi 20.2 mm, manakala CL275-2 mempunyai kelegaan sisi yang berbeza sesuai dengan geometri saluran bingkai yang berbeza. Pilih berdasarkan bingkai pintu dan dimensi panel khusus anda.
